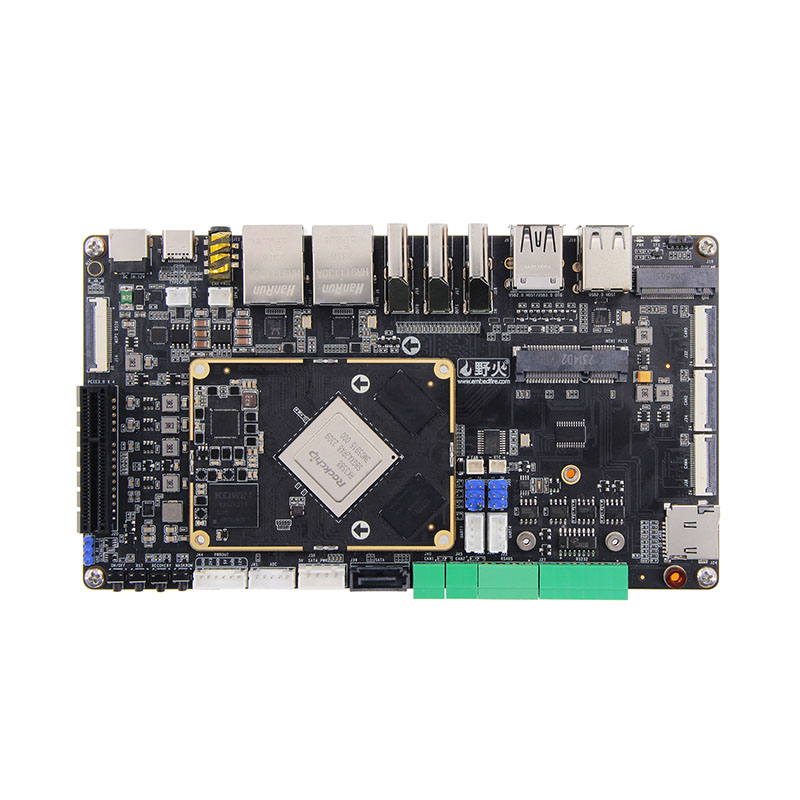

Rockchip RK3588 Motherboard Komputer Single-Board

Ciri -ciri RKK3588

Ini adalah pembangunan komputer papan tunggal RockChip RK3588, mudah digunakan dan berkembang. Papan teras yang sepadan boleh digunakan secara langsung dengan papan induk ini. Penyesuaian sokongan, menyokong papan teras gred perindustrian dan batch motherboard.

 Proses lanjutan 8nm, seni bina 64-bit 8-teras, prestasi tinggi, penggunaan kuasa rendah

 ARM Mali-G610 MC4 GPU, Modul Percepatan Grafik 2D Dedicated

 6tops NPU, membolehkan pelbagai senario AI

 Pengekodan video 8K dan penyahkodan, output paparan 8k

 Antara muka paparan berbilang terbina dalam, menyokong paparan pelbagai skrin

 Keupayaan pemprosesan imej super, ISP 48MP, sokongan untuk pelbagai input kamera

 Antara muka berkelajuan tinggi yang kaya (PCIe, Type-C, SATA, Gigabit Ethernet), mudah berkembang

 Android dan Linux OS

Parameter produk

Rockchip RK3588 Motherboard Parameter Komputer Single Board

 Penyambung: Penyambung Lelaki: DF40C-100DP-0.4V (51) Penyambung Perempuan: DF40C-100DS-0.4V (51)

 Cip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops Power Power) BTB membawa kepada 400 pin, jarak 0.5mm, membawa kepada semua I0

 Memori: 4/8/16GB, LPDDR4/4X

 Penyimpanan: 32/64/128GB.EMMC

RK3588 Parameter Baseboard

 Penyambung: Lelaki: DF40C-100DP-0.4V (51) Perempuan: DF40C-100DS-0.4V (51)

 Antara muka kuasa: input 12V@2A DC, antara muka DC*1; Antara muka output kuasa*1

 Ethernet: port rangkaian gigabit*2, sokongan 10/100/1000Mbps kadar penghantaran data

 HDMI: HDMI12.0 Input*1, sehingga 3840x2160@60fps; HDMI2.1 Output*2, menyokong pelbagai skrin dengan skrin lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)

 MIPI-DSI: antara muka skrin MIPI*2 (depan*1, belakang*1), boleh dipasang ke skrin mipi liar, menyokong pelbagai skrin dengan skrin lain; Mod MIPI Single Resolusi Maksimum 1920*1080@60Hz

 MIPI-CSI: Antara Muka Kamera MIPI*6 (Depan*3, Kembali*3), boleh dipasang ke kamera MIPI Wildfire

 USB2.0: USB-HOSTTYPE-A antara muka*3

 USB3.0: USB-OTGTYPE-A antara muka*1; Antara muka Type-C*1, boleh digunakan untuk pembakaran firmware, menyokong protokol DP1.4

 Antara muka PCLE: antara muka mini-pcle*1, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau separuh ketinggian, modul 4G atau modul antara muka mini-PCLE yang lain: antara muka PCLE3.0X4*1

 M.2 Interface: M.2Ekey Interface*1, menyokong M.2 E-Key Wireless Network Card Module; M.2 M Antara Muka Kunci*1, menyokong M.2 M-Key PCLE3.0*4LANES Spesifikasi 2280 HARD Disk

 Pemegang Kad TF: Pemegang Kad Micro SD (TF)*1, menyokong sistem boot kad TF, sehingga 512GB

 Pemegang Kad SIM: Pemegang Kad SIM*1, Fungsi Kad SIM perlu digunakan dengan Modul 4G

 Antara muka SATA: Antara muka SATA standard*1; SATA Power Interface*1, menyokong output 12V

 Bolehkah: Bolehkah*2

 ADC: Antara muka pemerolehan ADC*1

 Port Serial Debug:

 Port Serial Debug*1 (UART2), parameter lalai 1500000-8-N-1; UART Port Serial*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Pemilihan Pelompat antara muka*2

 Audio: Mikrofon Mic Onboard*1; Antara muka Speaker SPK*2, boleh menyambung output fon kepala penceramah 3W + Input Mikrofon 2-dalam-1*1

 Butang: Butang ON/OFF*1; Butang Maskrom*1; Butang pemulihan*1; Butang tetapkan semula*

 LED: penunjuk kuasa*1; Penunjuk Sistem*1

 Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan

 RTC: soket kuasa RTC*1

 Antara muka kipas: Pemasangan sokongan penyejukan kipas 5V atau 12V
