RK3588 Papan SBC Computer

Ini adalah lembaga untuk papan struktur RK3588 papan SBC komputer, mudah digunakan dan dibangunkan. Dengan sumber terbuka dan SDK percuma, papan mudah digunakan.

 RockChip RK3588 digunakan sebagai cip utama, dengan teknologi proses lanjutan 8nm, kekerapan utama boleh mencapai sehingga 2.4GHz, cortex-corbility 64-bit yang bersepadu, cortex-corbility 8-bit cortex dan decods 8 dan decods cortex dan decods 8-bit, Sokongan untuk input kamera berganda, dan sokongan untuk pelbagai skrin.

 8 Kuasa pengkomputeran NPU bebas terbina dalam boleh mencapai 6top, membolehkan pelbagai senario AI.

 Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perkakasan onboard seimbang, dan pelbagai aplikasi.

 High integration, with rich expansion interfaces, with dual Gigabit network ports, USB, M.2, PCle3.0X4, 5MiniPCle, HDMI, MIPI screen interface and MIPI camera interface, audio interface, infrared reception, TF card holder and other peripherals, can give full play to the performance of the processor and further expand the use of the board.

 Secara rasmi menyokong arus perdana Andriod 13, Debain, imej sistem operasi Ubuntu, dan boleh digunakan untuk pelbagai persekitaran aplikasi yang berbeza.

 Sumber terbuka sepenuhnya, menyediakan tutorial rasmi, lengkap kit pembangunan pemandu SDK, skema reka bentuk dan sumber lain, anda boleh memulakan tanpa bintik -bintik buta.

Ciri -ciri produk

 Bersedia untuk digunakan, menyokong pelbagai sistem operasi

 NPU bebas terbina dalam, kuasa pengkomputeran boleh mencapai 6top

Mengamalkan seni bina tiga teras, menyokong INT4/INT8/INT16/FP16/BF16/TF32, memberi kuasa kepada pelbagai senario AI

 Mudah mengekod dan menyahkod video 8K

Menyokong sehingga 8k@60 bingkai H.265/H.264/AV1/VP9/AVS2 Decoding Video dan 8K@30 Bingkai H.264/H.265 Pengekodan Video

 Paparan pelbagai skrin, mudah alih definisi tinggi

Menyokong paparan pelbagai skrin, menyokong sehingga 8k@60 bingkai + 4k@60 bingkai + 2k@60 bingkai (paparan tiga skrin) atau 4k@60 bingkai + 4k@60 bingkai + 4k@60 bingkai + 2k@60 bingkai (paparan empat skrin)

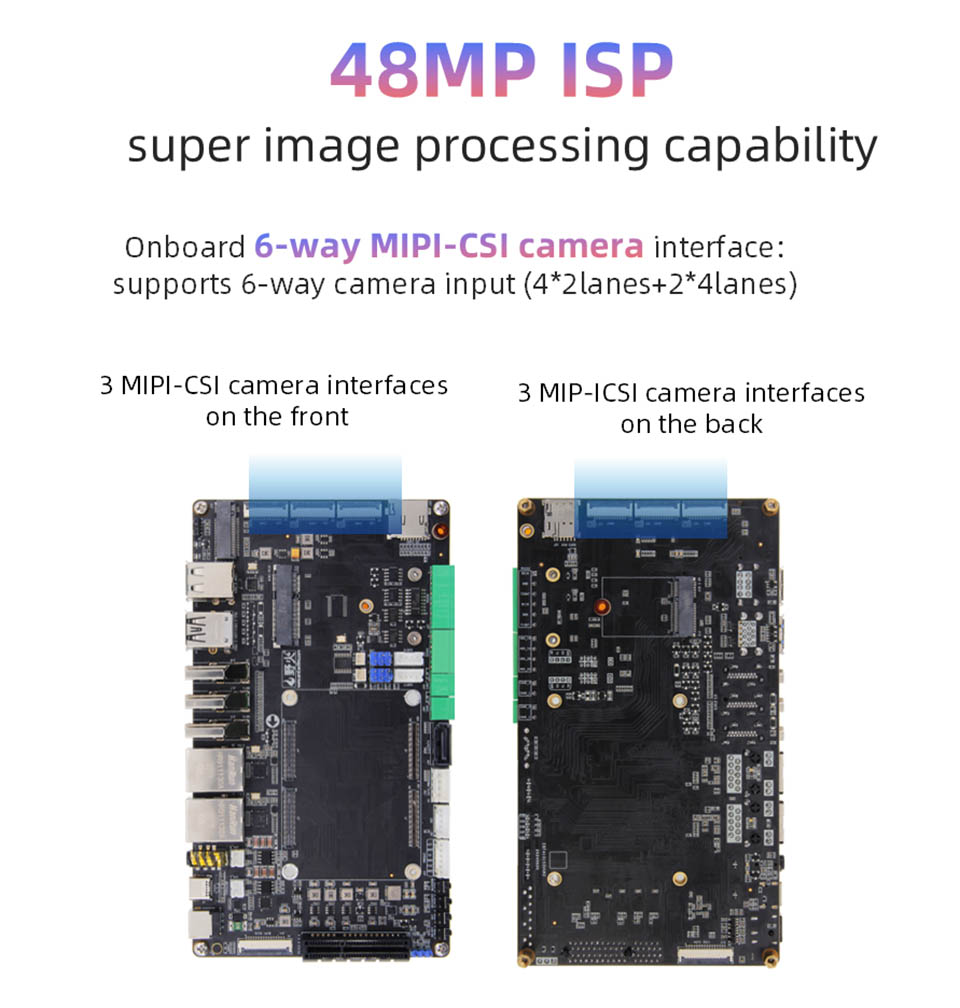

 48mpisp, keupayaan pemprosesan imej super

 Antara muka kamera Mipicsi 6-way di atas kapal,

Menyokong input kamera 6-cara (4*2lanes+2*4lanes), memenuhi keperluan pelbagai peranti

Parameter produk

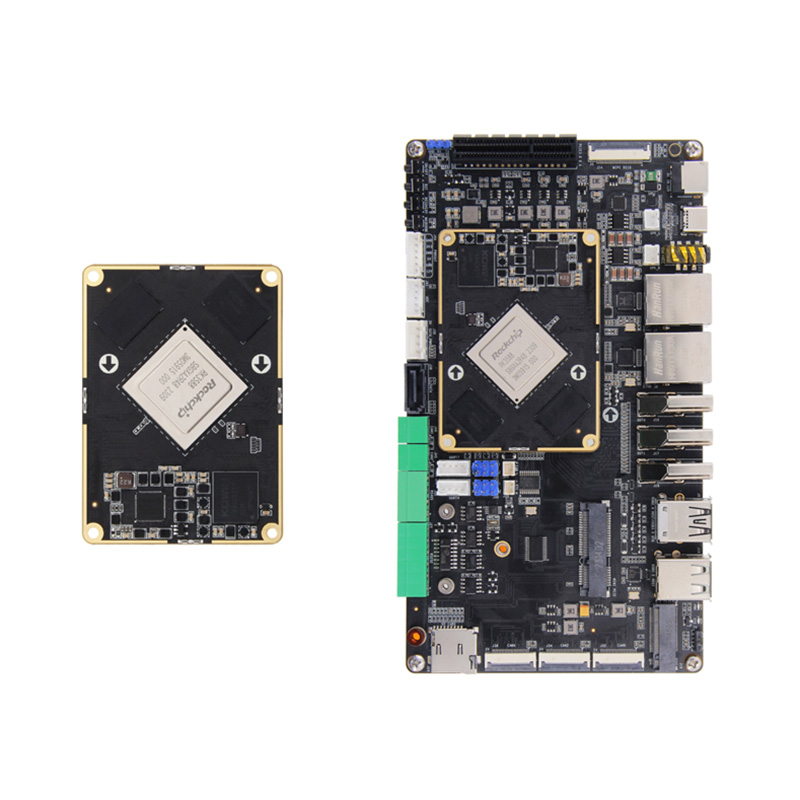

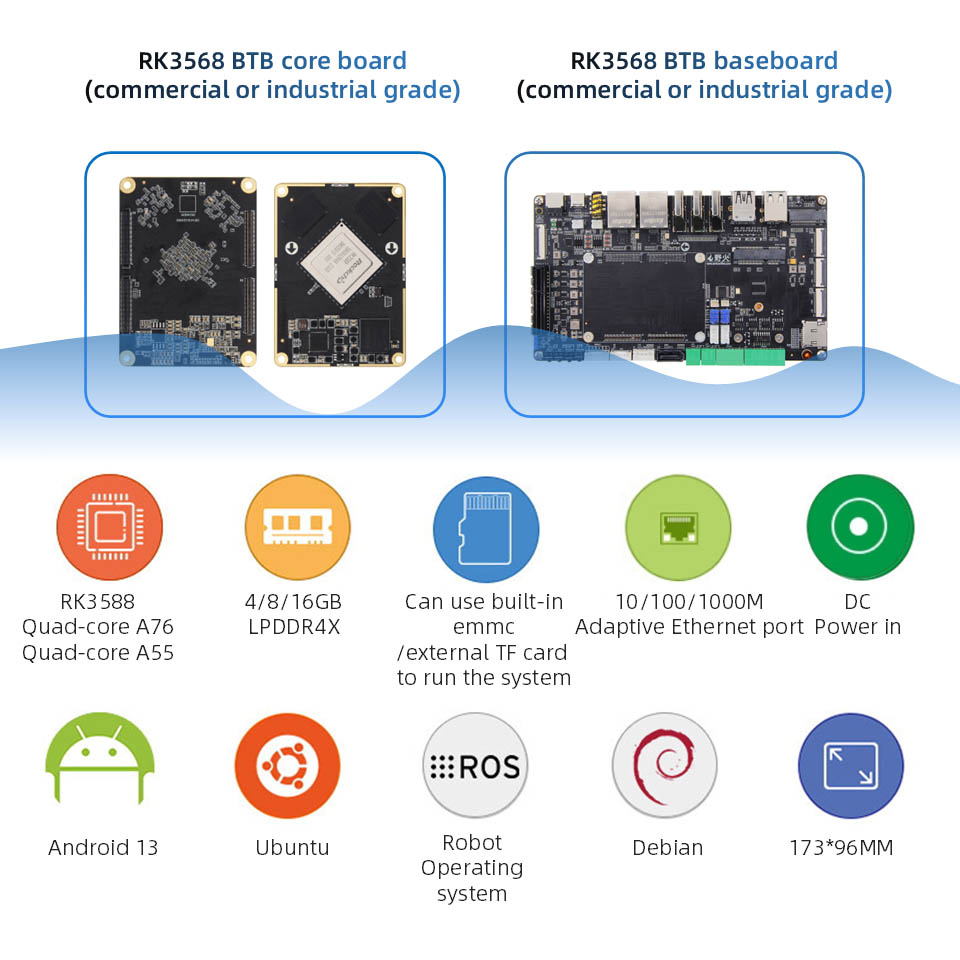

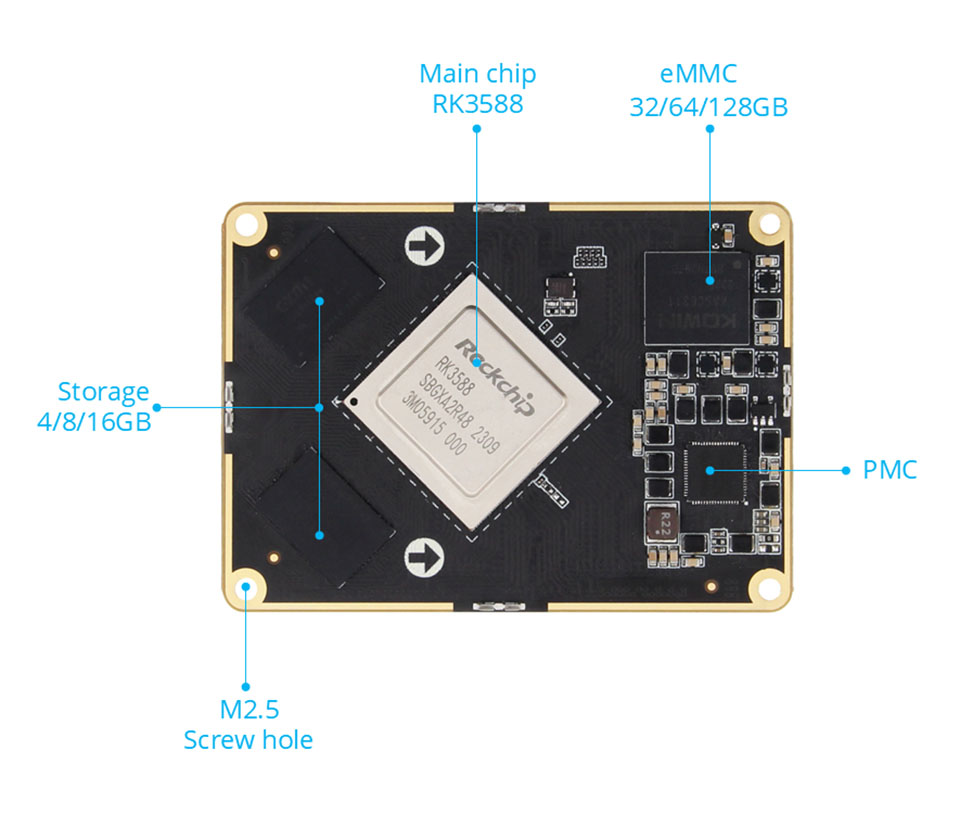

Parameter Lembaga Teras RK3588

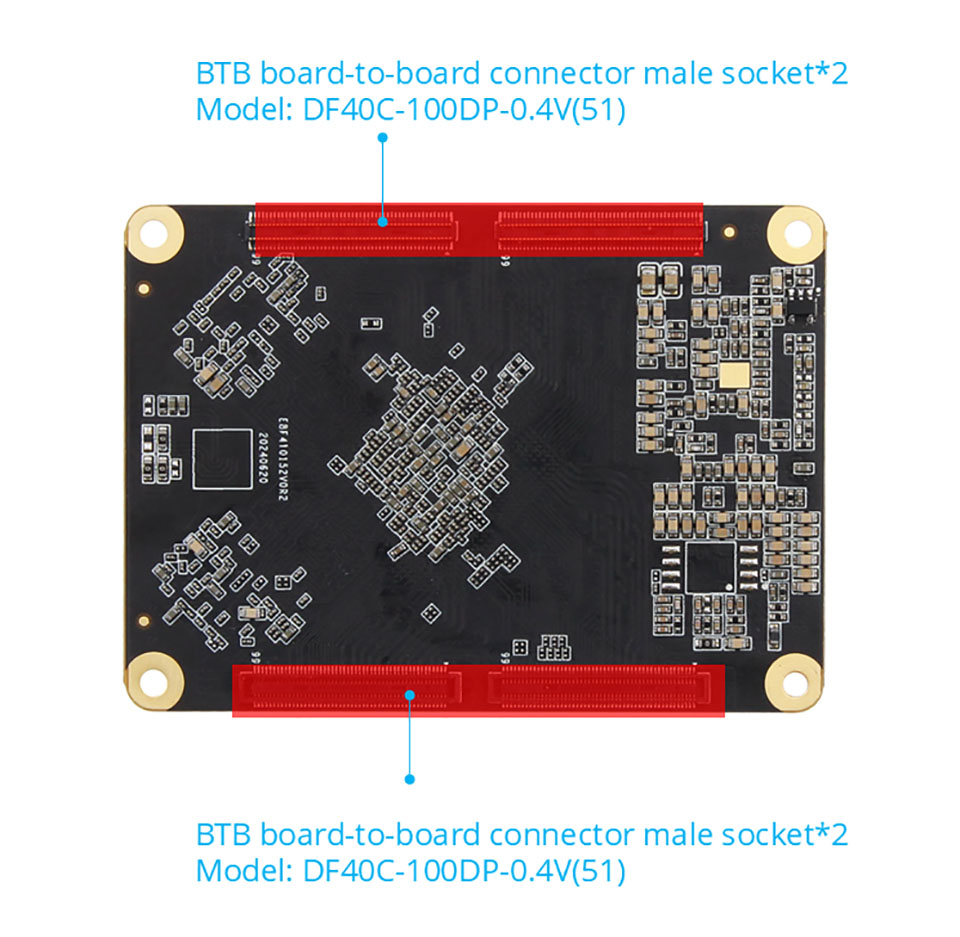

 Penyambung: Penyambung Lelaki: DF40C-100DP-0.4V (51) Penyambung Perempuan: DF40C-100DS-0.4V (51)

 Cip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops Power Power) BTB membawa kepada 400 pin, jarak 0.5mm, membawa kepada semua I0

 Memori: 4/8/16GB, LPDDR4/4X

 Penyimpanan: 32/64/128GB.EMMC

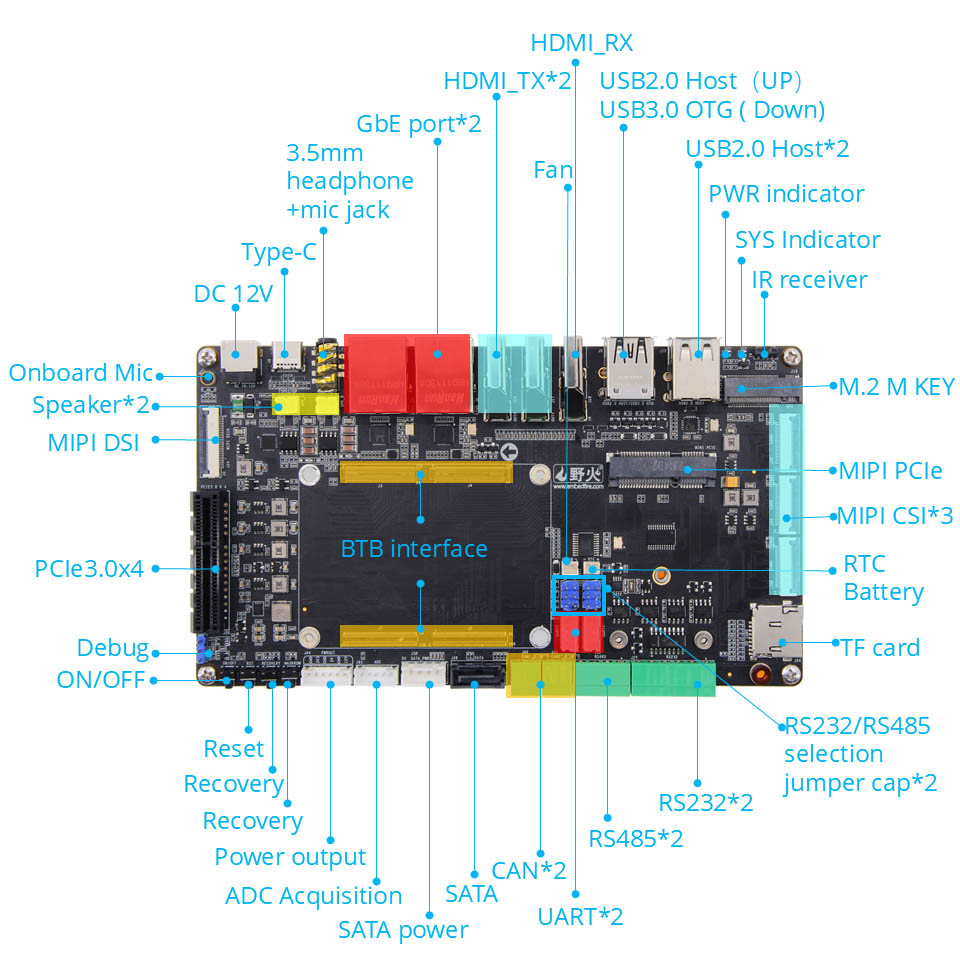

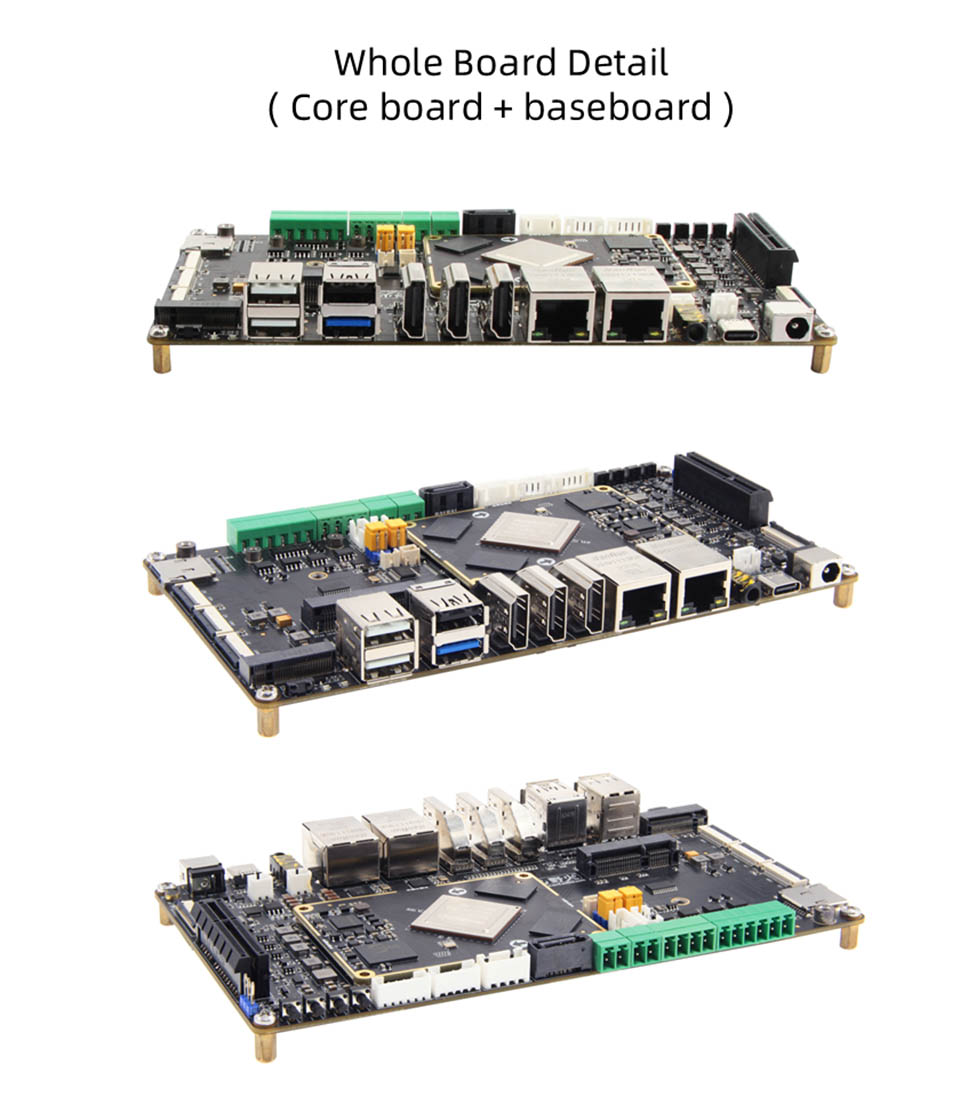

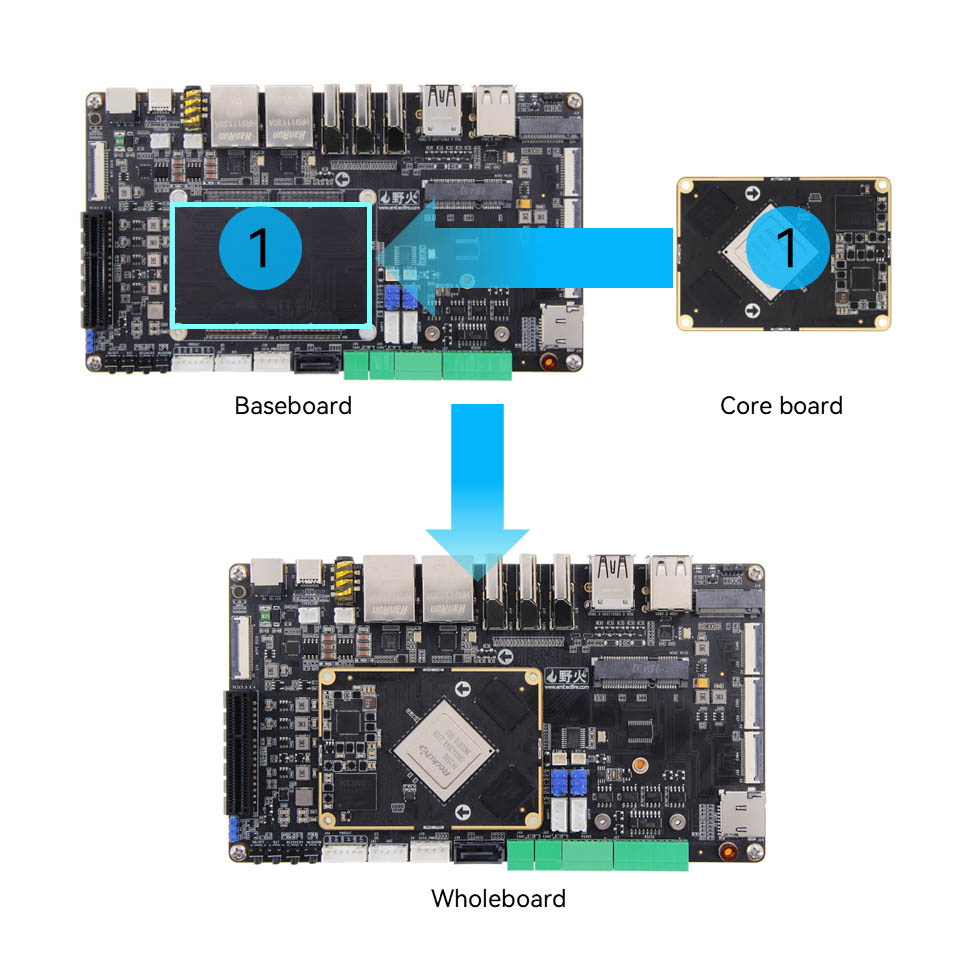

RK3588 Parameter Baseboard

 Penyambung: Lelaki: DF40C-100DP-0.4V (51) Perempuan: DF40C-100DS-0.4V (51)

 Antara muka kuasa: input 12V@2A DC, antara muka DC*1; Antara muka output kuasa*1

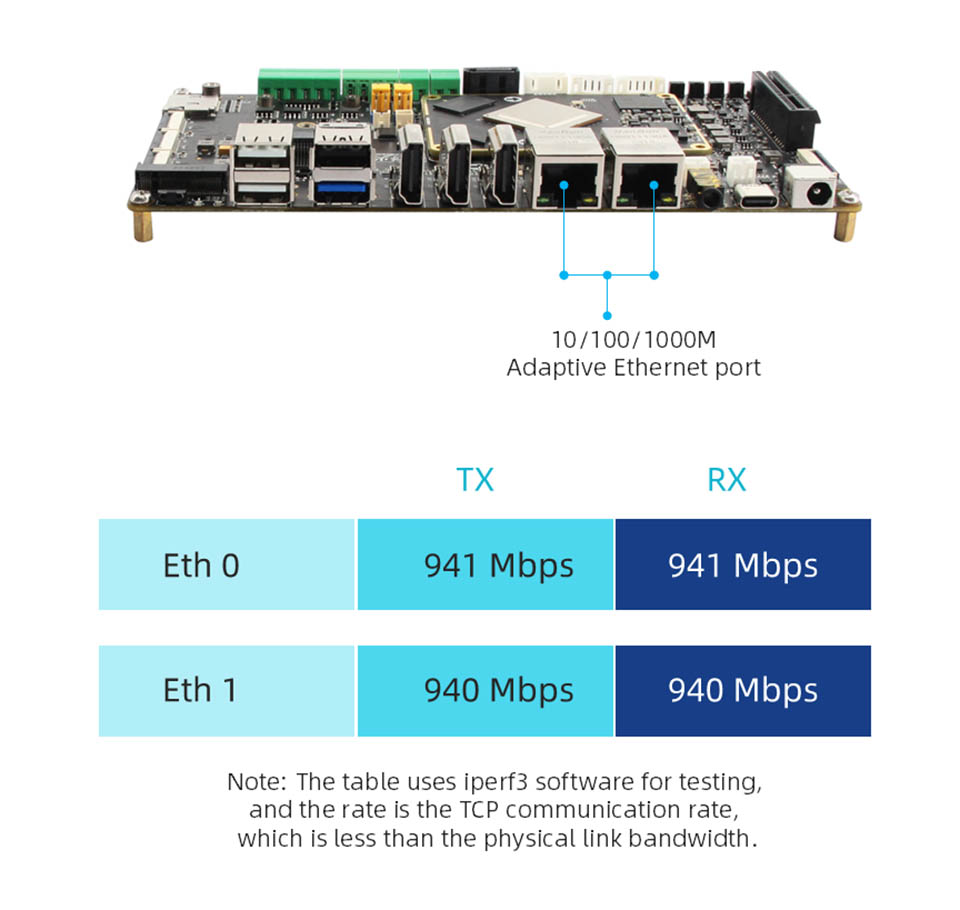

 Ethernet: port rangkaian gigabit*2, sokongan 10/100/1000Mbps kadar penghantaran data

 HDMI: HDMI12.0 Input*1, sehingga 3840x2160@60fps; HDMI2.1 Output*2, menyokong pelbagai skrin dengan skrin lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)

 MIPI-DSI: antara muka skrin MIPI*2 (depan*1, belakang*1), boleh dipasang ke skrin mipi liar, menyokong pelbagai skrin dengan skrin lain; Mod MIPI Single Resolusi Maksimum 1920*1080@60Hz

 MIPI-CSI: Antara Muka Kamera MIPI*6 (Depan*3, Kembali*3), boleh dipasang ke kamera MIPI Wildfire

 USB2.0: USB-HOSTTYPE-A antara muka*3

 USB3.0: USB-OTGTYPE-A antara muka*1; Antara muka Type-C*1, boleh digunakan untuk pembakaran firmware, menyokong protokol DP1.4

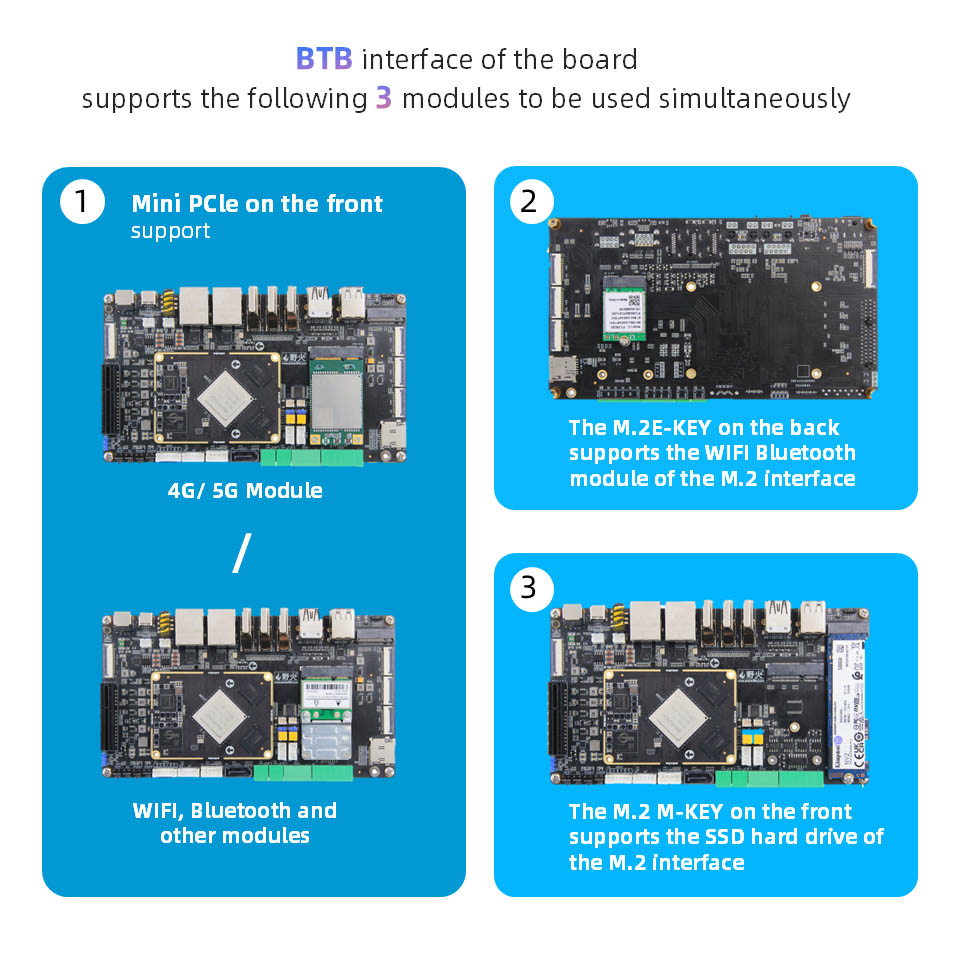

 Antara muka PCLE: antara muka mini-pcle*1, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau separuh ketinggian, modul 4G atau modul antara muka mini-PCLE yang lain: antara muka PCLE3.0X4*1

 M.2 Interface: M.2Ekey Interface*1, menyokong M.2 E-Key Wireless Network Card Module; M.2 M Antara Muka Kunci*1, menyokong M.2 M-Key PCLE3.0*4LANES Spesifikasi 2280 HARD Disk

 Pemegang Kad TF: Pemegang Kad Micro SD (TF)*1, menyokong sistem boot kad TF, sehingga 512GB

 Pemegang Kad SIM: Pemegang Kad SIM*1, Fungsi Kad SIM perlu digunakan dengan Modul 4G

 Antara muka SATA: Antara muka SATA standard*1; SATA Power Interface*1, menyokong output 12V

 Bolehkah: Bolehkah*2

 ADC: Antara muka pemerolehan ADC*1

 Port Serial Debug:

 Port Serial Debug*1 (UART2), parameter lalai 1500000-8-N-1; UART Port Serial*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Pemilihan Pelompat antara muka*2

 Audio: Mikrofon Mic Onboard*1; Antara muka Speaker SPK*2, boleh menyambung output fon kepala penceramah 3W + Input Mikrofon 2-dalam-1*1

 Butang: Butang ON/OFF*1; Butang Maskrom*1; Butang pemulihan*1; Butang tetapkan semula*

 LED: penunjuk kuasa*1; Penunjuk Sistem*1

 Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan

 RTC: soket kuasa RTC*1

 Antara muka kipas: Pemasangan sokongan penyejukan kipas 5V atau 12V
