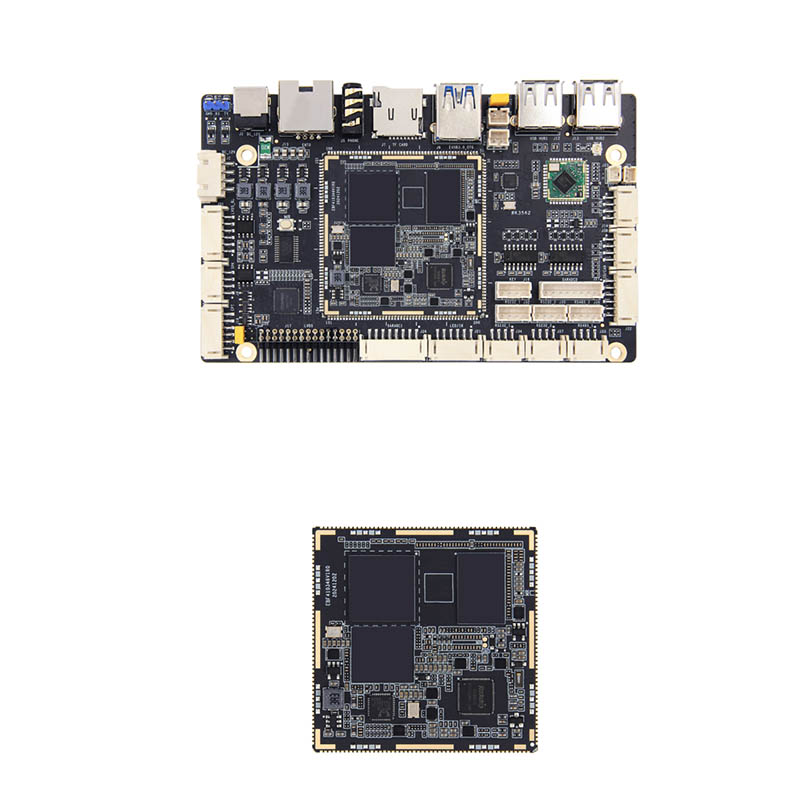

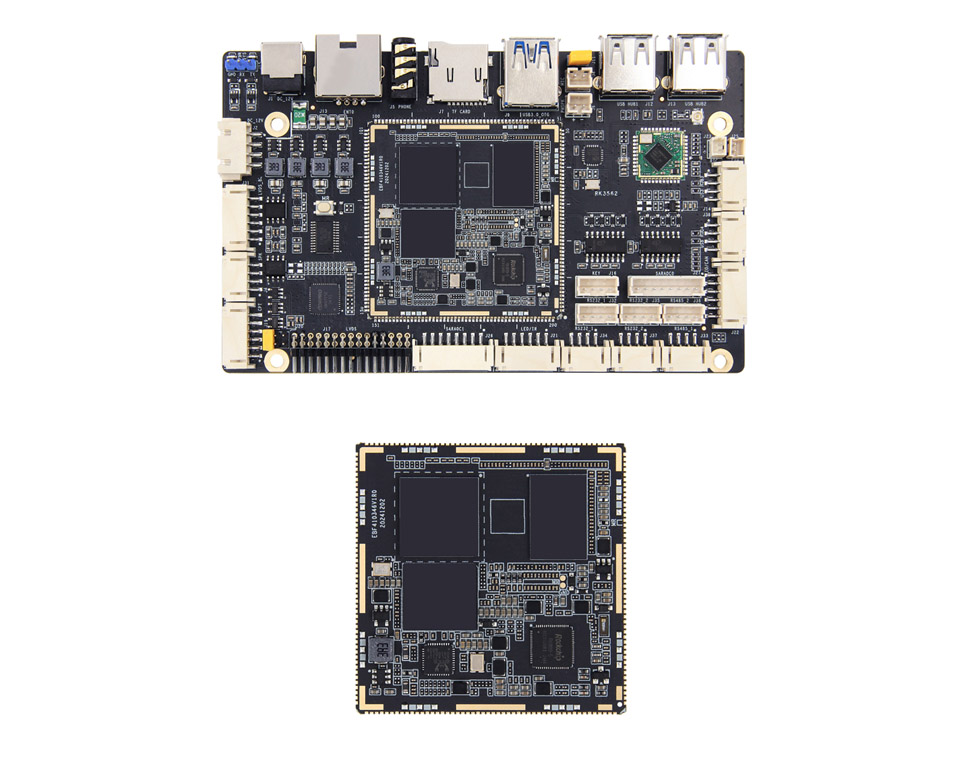

Lembaga Pembangunan RK3562J

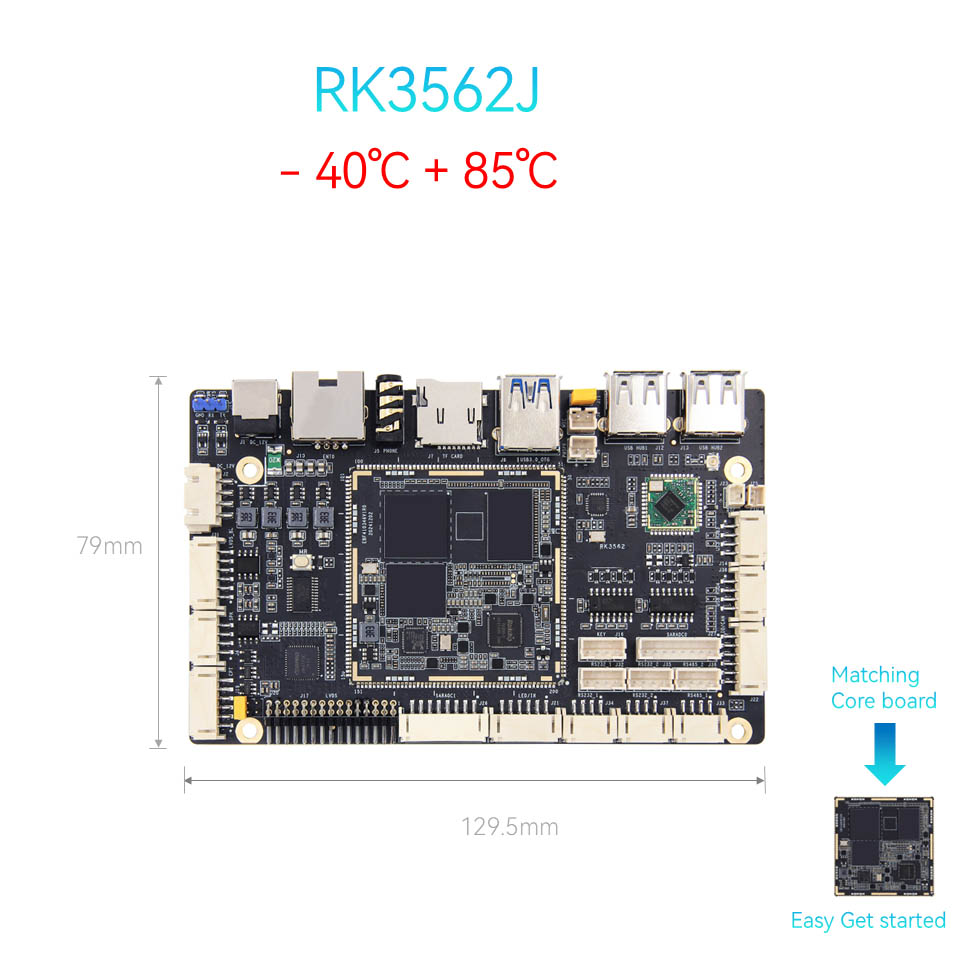

Thinkcore Technology RK3562J Lembaga Pembangunan menggunakan cip gred industri, boleh beroperasi dengan stabil untuk jangka masa yang panjang dalam julat suhu operasi -40 ° C hingga 85 ° C, memenuhi keperluan aplikasi paparan komersil di pelbagai persekitaran yang kompleks, seperti mesin pengiklanan luar, memaparkan peralatan membeli -belah di pusat membeli -belah dan tempat -tempat awam yang lain.

Ciri -ciri utama:

SOC berprestasi tinggi: Rockchip RK3562J Quad-Core Cortex-A55 @ 1.8GHz, sesuai untuk papan tanda digital, runcit pintar, dan kawalan perindustrian.

● Antara muka yang kaya: Sokongan dwi-paparan melalui MIPI CSI/DSI + LVD, USB berkelajuan tinggi 3.0, dan Wi-Fi 6 untuk sambungan latency ultra-rendah.

● Reka bentuk sumber terbuka: Fail sumber PCB Baseboard Sumber Open Sumber, dan SDK disediakan untuk penyesuaian pesat.

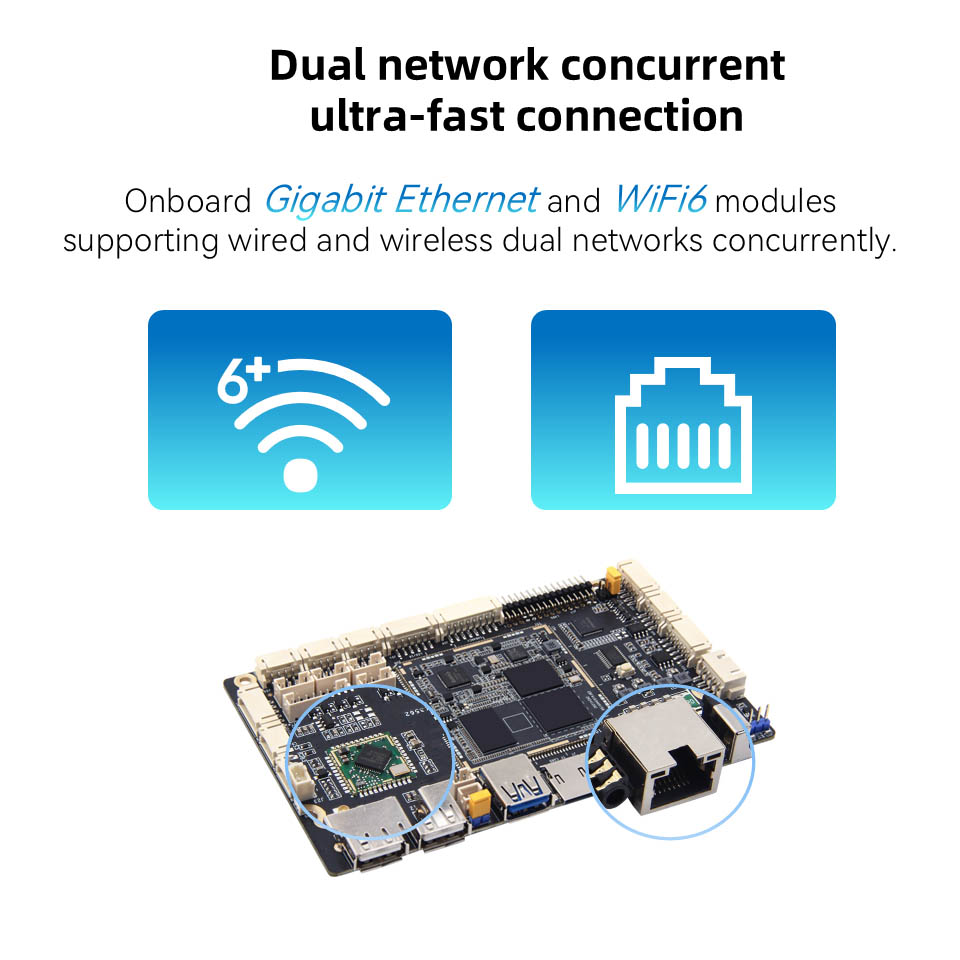

● Pelabuhan Ethernet Gigabit: port Ethernet gigabit dapat memberikan sokongan rangkaian yang efisien, stabil dan fleksibel untuk papan paparan komersial dan peralatan lain

● Kebolehpercayaan gred komersial: Sokongan Android/Linux yang stabil, disesuaikan untuk papan tanda digital 24/7 dan peranti kelebihan AIOT.

● Sokongan rasmi Sistem Operasi Mainstream Imej: Seperti Android, Debian, dan Ubuntu, yang boleh digunakan untuk lebih daripada 6 persekitaran aplikasi yang berbeza.

Mengapa Memilih Kami?

Perkakasan Sumber Terbuka: Ubah suai papan dasar dengan bebas-tiada halangan pelesenan.

Sokongan Teknikal: Sokongan teknikal dalam talian untuk membantu mempercepat pembangunan dan bantuan untuk integrasi OEM/ODM.

Kos efektif: Penyelesaian siap pakai dengan lebih cepat ke pasaran daripada pesaing.

Aplikasi: kios interaktif, pemain iklan, kotak streaming langsung, paparan komersil semua iklan, mesin siaran langsung

Parameter Produk:

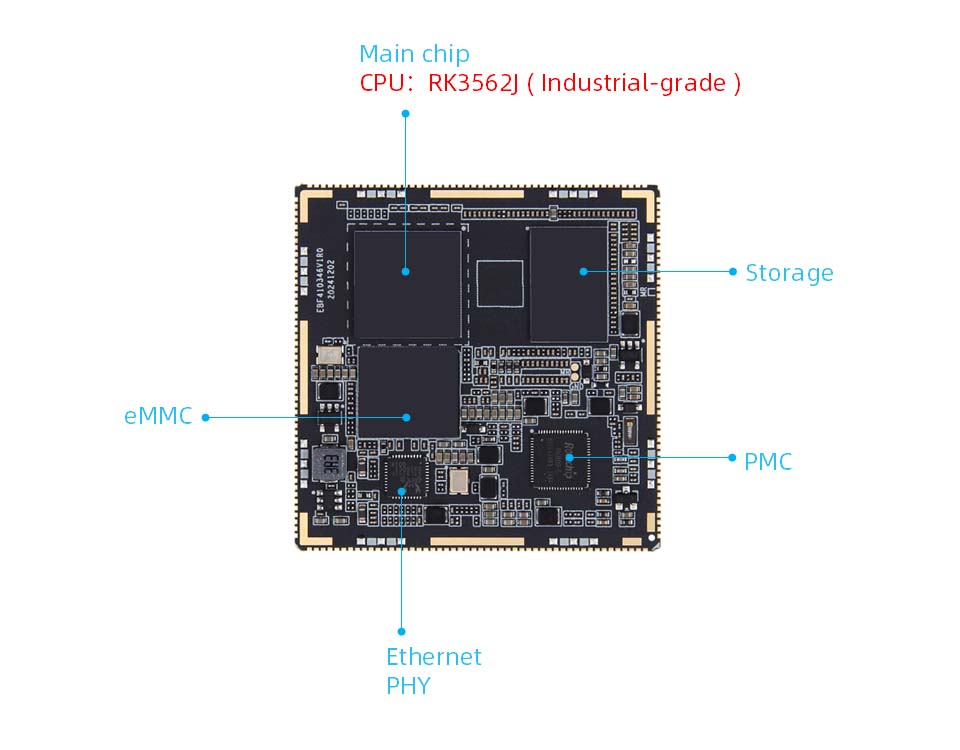

Konfigurasi Perkakasan Lembaga Teras RK3562J

● Cip utama

Model: RK3562/RK3562J

CPU: Quad-core Cortex-A53, sehingga 2.0GHz

GPU: Mali-G52

NPU: Kuasa Pengkomputeran 1Tops (RK3562J gred perindustrian tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (disesuaikan)

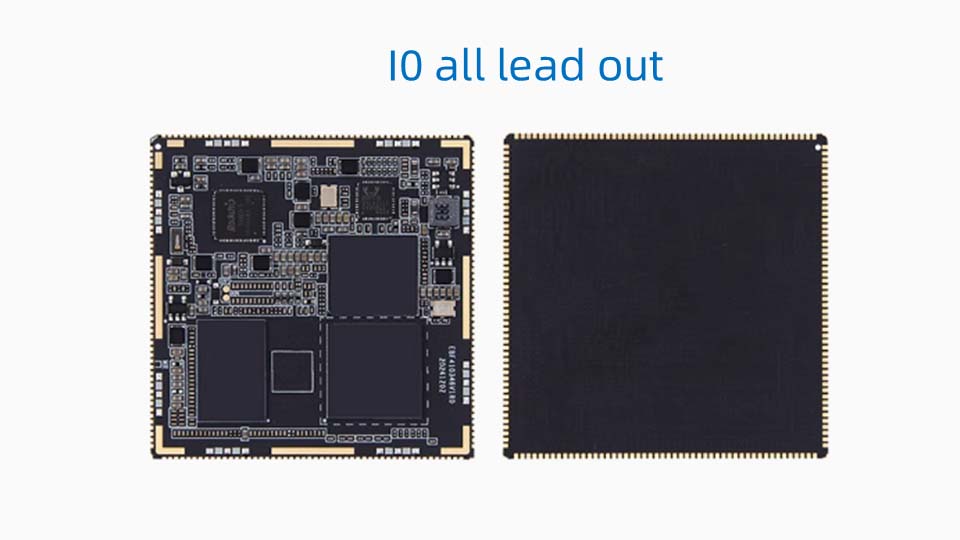

● Antara muka: Antara muka lubang setem, 10 petunjuk penuh

● PCB: 8 lapisan, reka bentuk emas rendaman hitam

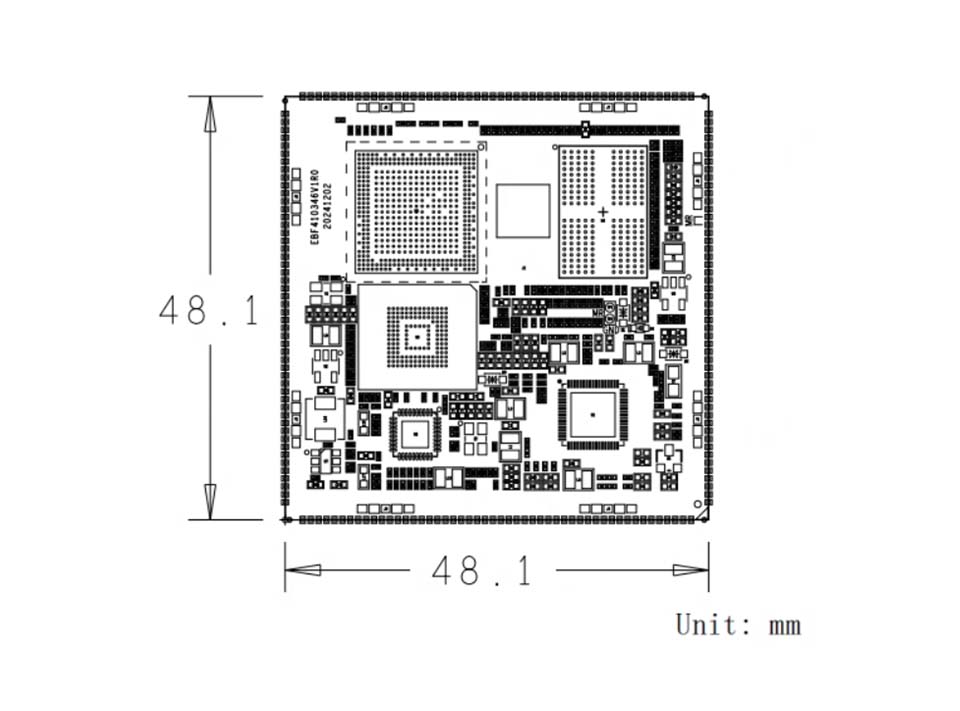

● Saiz: 48.1*48.1mm

Pin isyarat

● IO: 86 pin GPIO, termasuk 1 jam pembezaan, pin 3 butang dan 1 pin kawalan kuasa

● Pelabuhan Rangkaian: 1 Gigabit Ethernet

● Port Serial: 10

● 12c: 6

● SPI: 3

● Bolehkah: 2

● ADC: 13

● PWM: 15

● 12s: 2

● USB3.0 OTG: 1

● USB2.0 Hos: 1

● Kamera: Mipics12Lane*4

● SDMMC: 2

● SPK: 1

● Output audio: 1

● MIC: 1

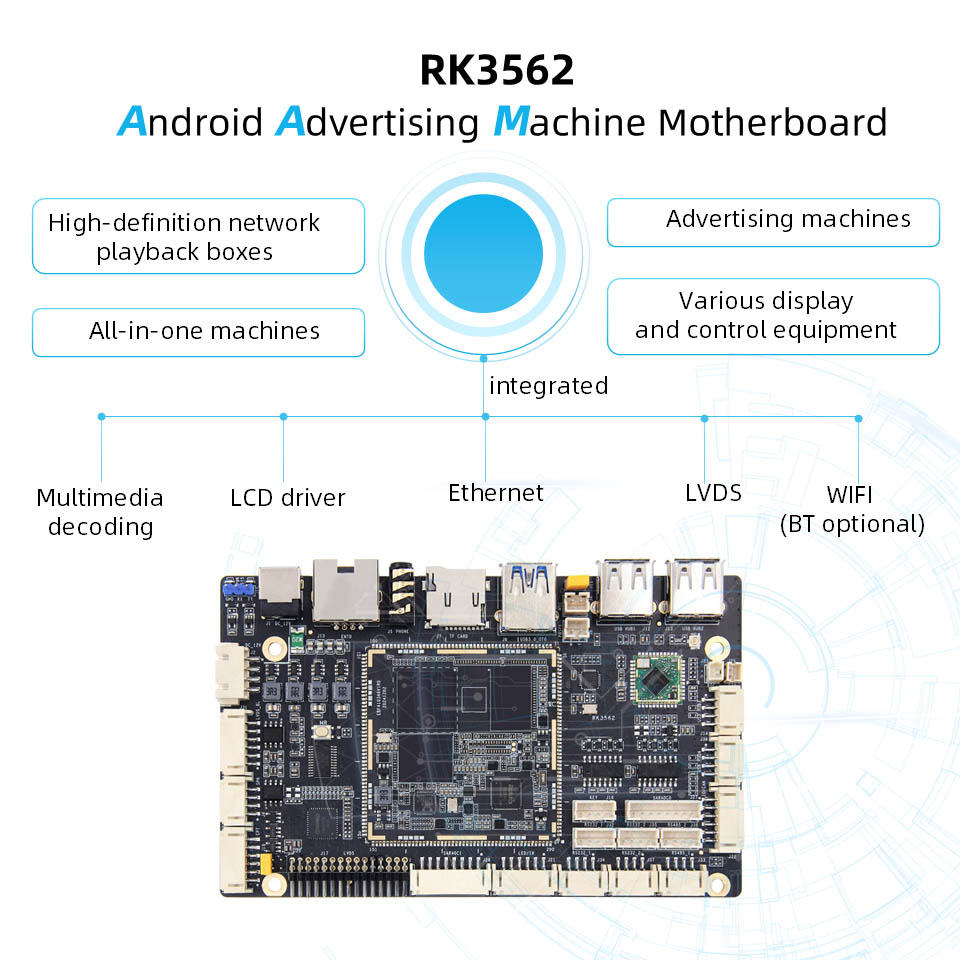

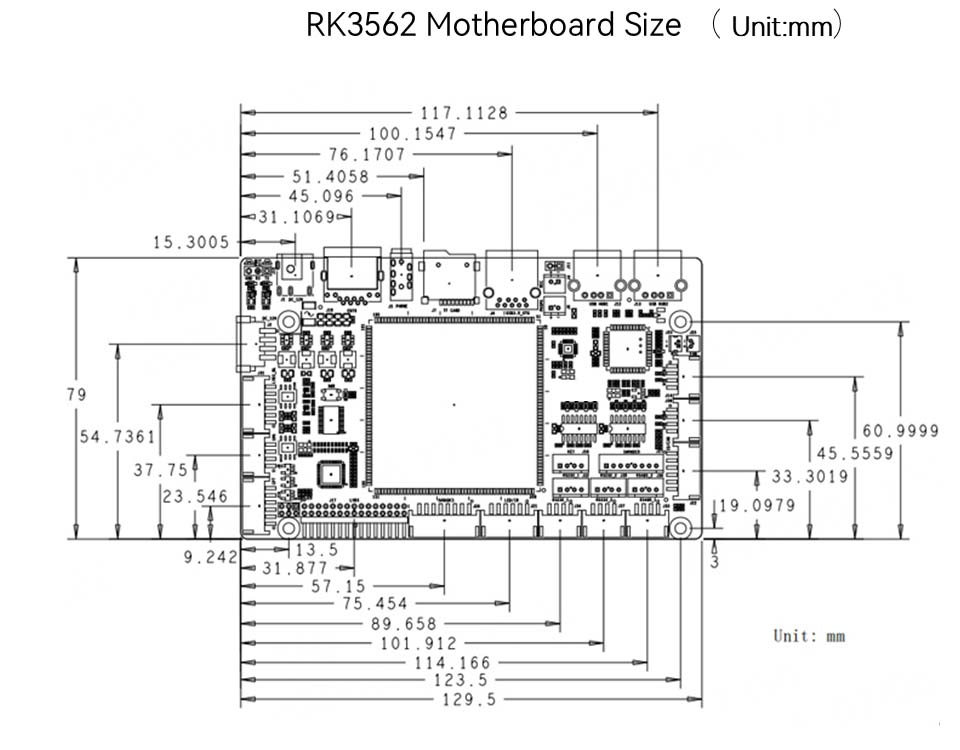

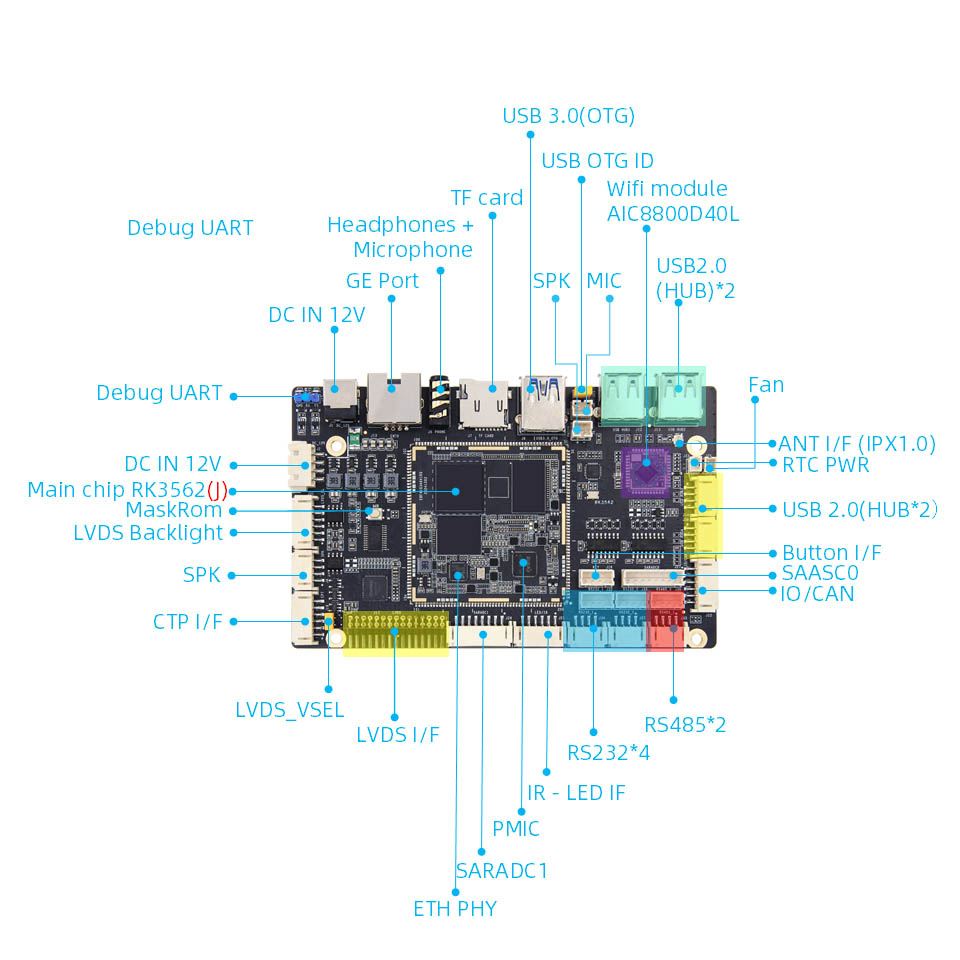

Konfigurasi Perkakasan RK3562J Motherboard

● Cip utama:

Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Kekerapan Utama Sehingga 2.0GHZGPU: Mali-G52NPU: 1TOPS POWER COMPUTING (RK3562J gred industri tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (disesuaikan)

● Antara muka kuasa: DC 12V@2A DC Input

● Ethernet: port rangkaian gigabit*1, menyokong kadar penghantaran data 10/100/1000Mbps

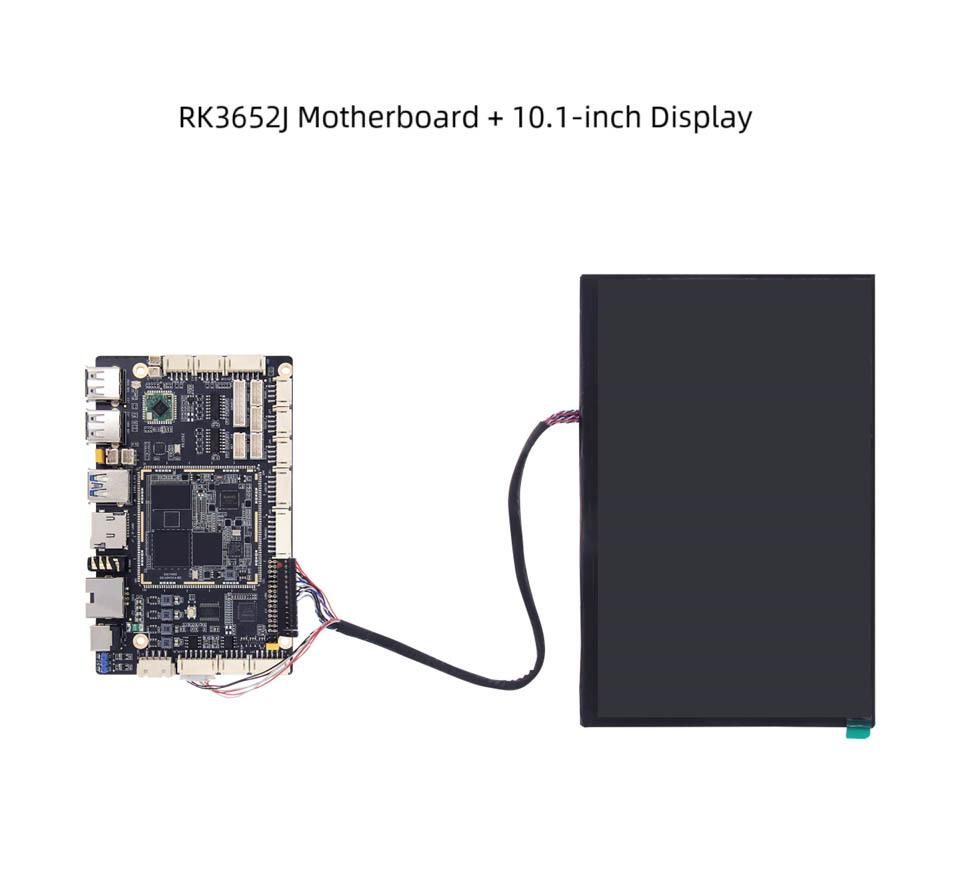

● LVD: 2*15pin antara muka skrin LVDS*1

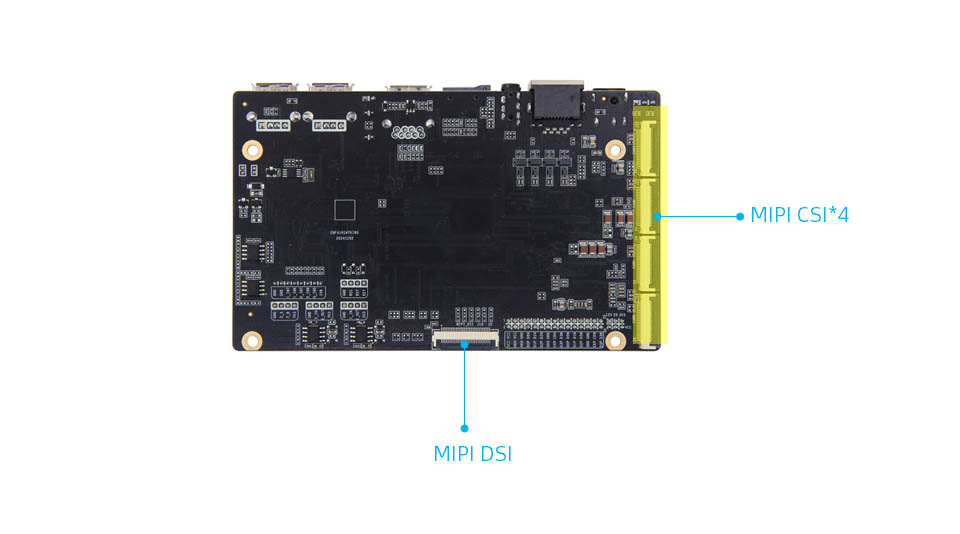

● MIPI-DSI: Antara muka skrin MIPI*1, antara muka MIPIDSI dan LVDS digunakan semula, dan lalai adalah untuk menyambung ke skrin LVDS. Sekiranya anda memilih untuk menyambung ke Mipidsi, anda perlu menukar perintang

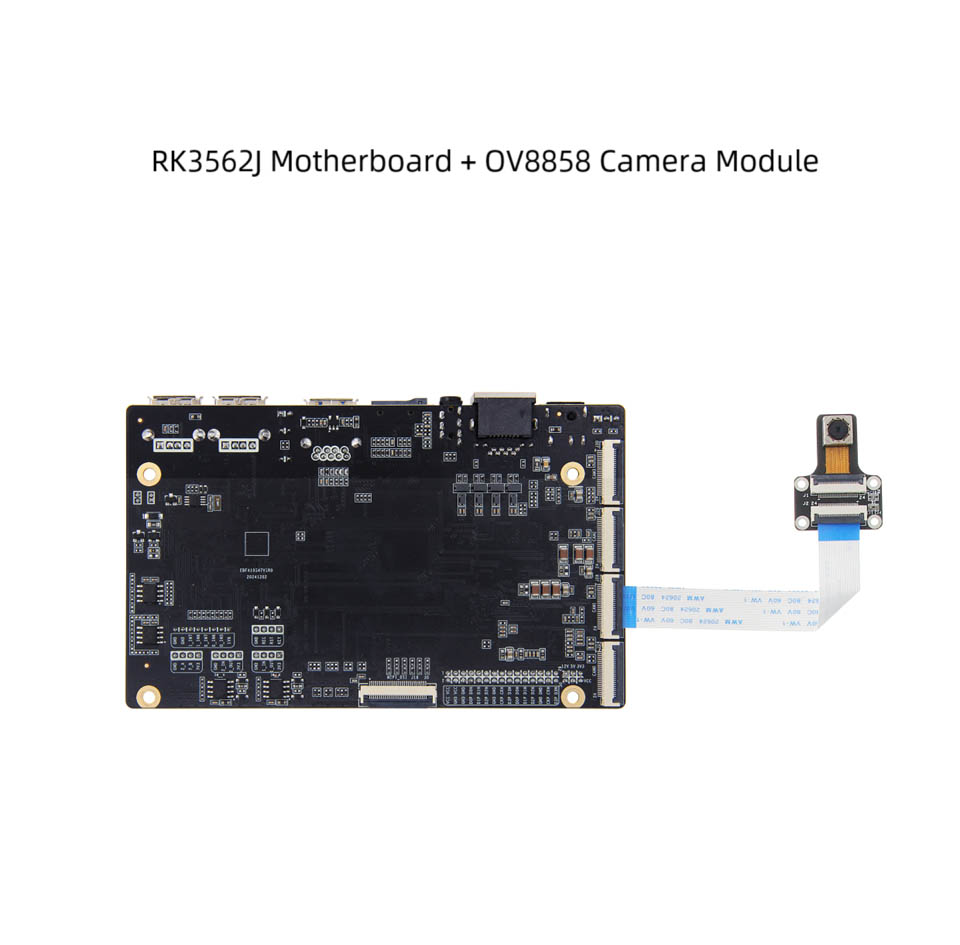

● MIPI-CSI: Antara Muka Kamera MIPI*4, boleh dipasang ke kamera IMX415/OV8858 (kombinasi lalai adalah kamera OV8858)

● Skrin sentuh kapasitif: antara muka skrin sentuh lvds*1

● Backlight LCD: LVD Backlight Interface*1

● Antara muka kuasa skrin: Antara muka pemilihan voltan LVDS*1

● USB2.0: Antara Muka Hub USB*4

● USB3.0: Antara muka USB OTG*1, lalai adalah mod peranti, mod boleh dipilih melalui topi pelompat

● WiFi: Modul WiFi6 onboard, Model: AIC8800D40L

● Pemegang Kad TF: Kad Sokongan Mikro SD (TF) untuk memulakan sistem, sehingga 512GB
