Lembaga Teras Allwinner H618

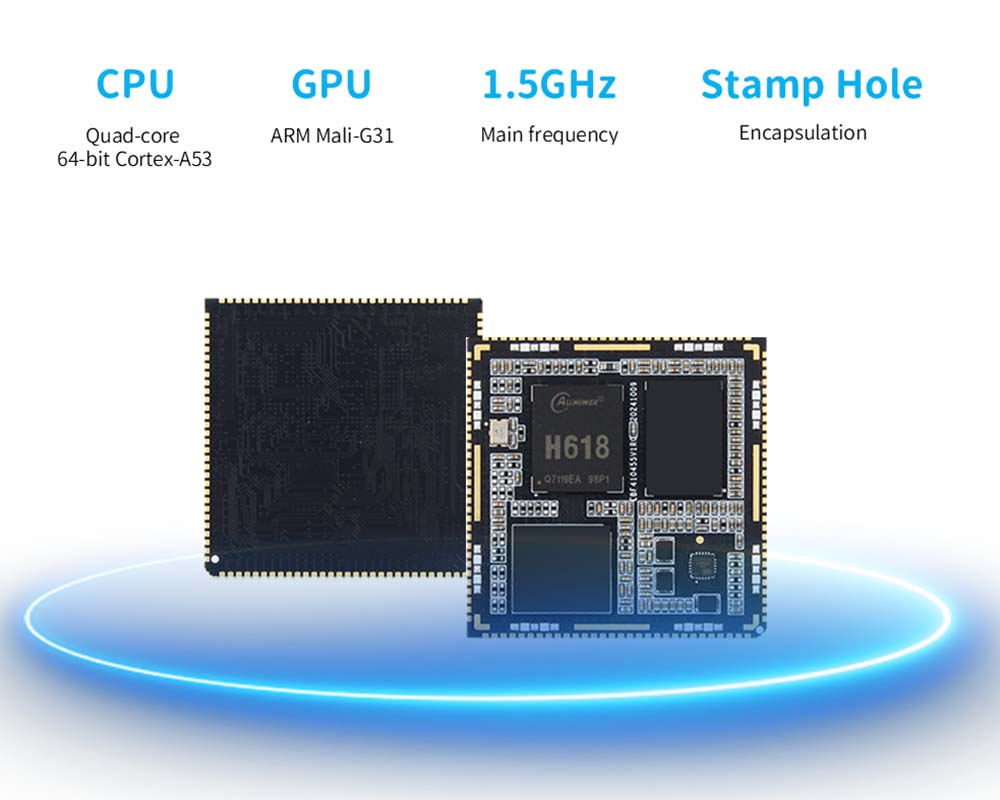

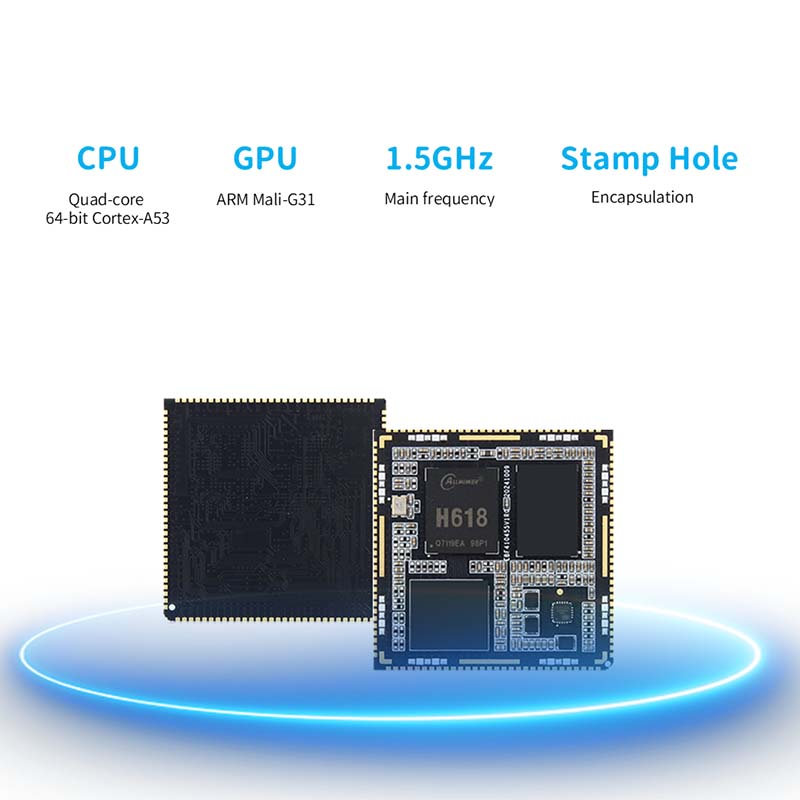

● Lembaga teras lubang setem A1 ini (TP-A1CS) menggunakan Allwinner H618 sebagai cip utama, pemproses Cortex-A53 64-bit, frekuensi utama 1.5GHz, bersepadu MALI-G31GPU, dengan antaramuka audio dan video yang kaya.

● Menyokong pengekodan dan penyahkodan format video berganda, menyokong sehingga 8K@24FPS H.265 DECODING dan 4K@25FPS H.264 pengekodan, dan menyokong sehingga 4K@60fps output paparan HDMI.

● Menyediakan dua pilihan memori dan penyimpanan, memori LPDDR4 pilihan 2GB/4GB, penyimpanan EMMC 3 pilihan 8GB/32GB.

● Mengadopsi reka bentuk antara muka lubang setem, papan hanya 40*40mm dalam saiz, kecil dan indah, dengan 6 lapisan emas perendaman hitam. Sebagai tambahan kepada DDR, EMMC Bus, LRADC, I0 dipimpin sepenuhnya

● Antara muka periferal kaya, dan lembaga teras membawa USB OTG/HOST, I2CSPI, PWM, I2S, HDMI, UART dan antara muka lain melalui sambungan lubang setem.

● Secara rasmi menyokong arus perdana Android TV, Debain, imej sistem operasi Ubuntu, dan boleh digunakan untuk lebih daripada 6 persekitaran aplikasi yang berbeza.

● Papan Luban Cat A110 yang sepadan dengan kit pembangunan pemacu SDK, dan maklumat tersebut adalah sumber terbuka sepenuhnya, yang mudah untuk pengguna menggunakan dan pembangunan sekunder.

Parameter Lembaga Teras H618

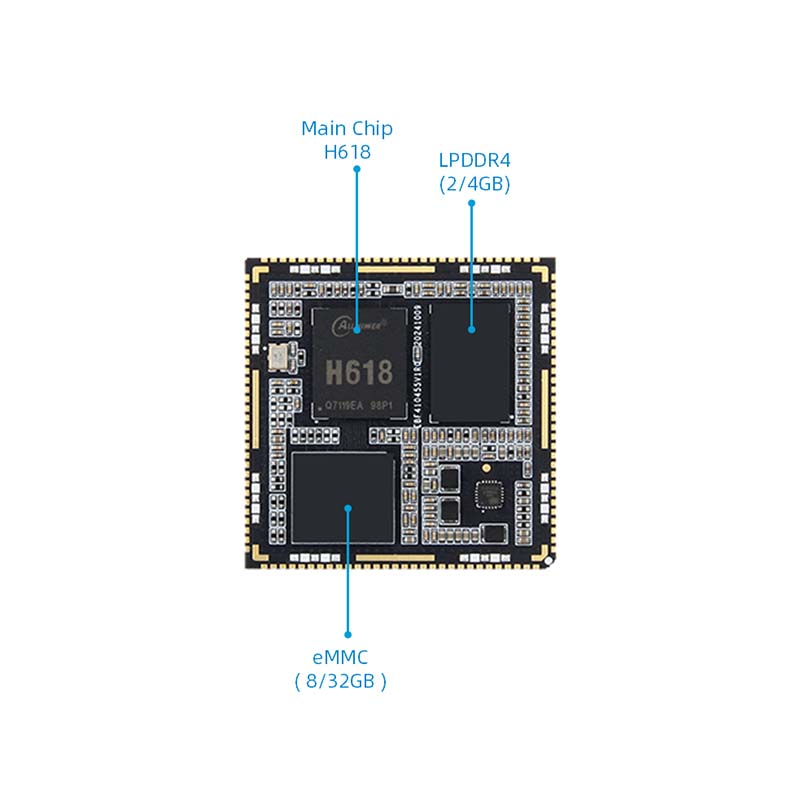

● Cip Utama: Allwinner H618

● CPU: 4-teras 64-bit Cortex-A53

● Copp: lengan Malizo-G31

● Memori: onboard LPDDR4, 2/4GB

● Penyimpanan: EMMC, 8/32GB, menyokong sistem boot EMMC

● Antara muka: Sebagai tambahan kepada DDR, bas EMMC, LRADC, 10 petunjuk penuh, termasuk GPI088, termasuk 8 USB yang berdedikasi, 1 AP Reset Pin, 1 Bluetooth Enable, 1 WiFi Enable, 1 FEL Butang, 1 FEL Butang, 1 FEL

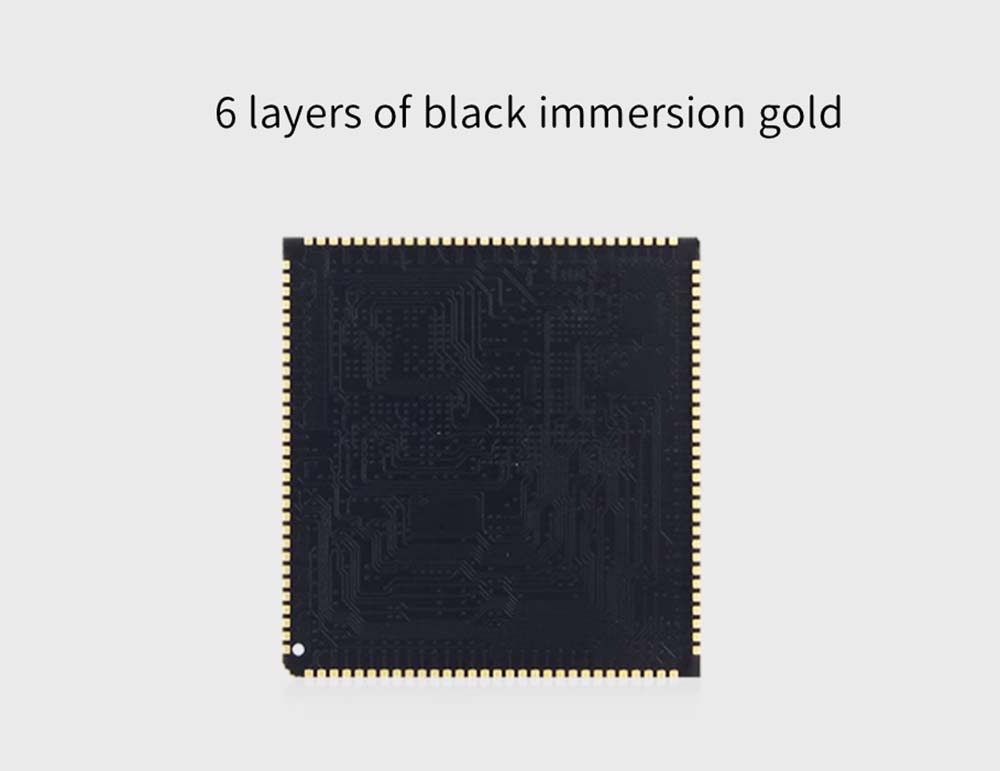

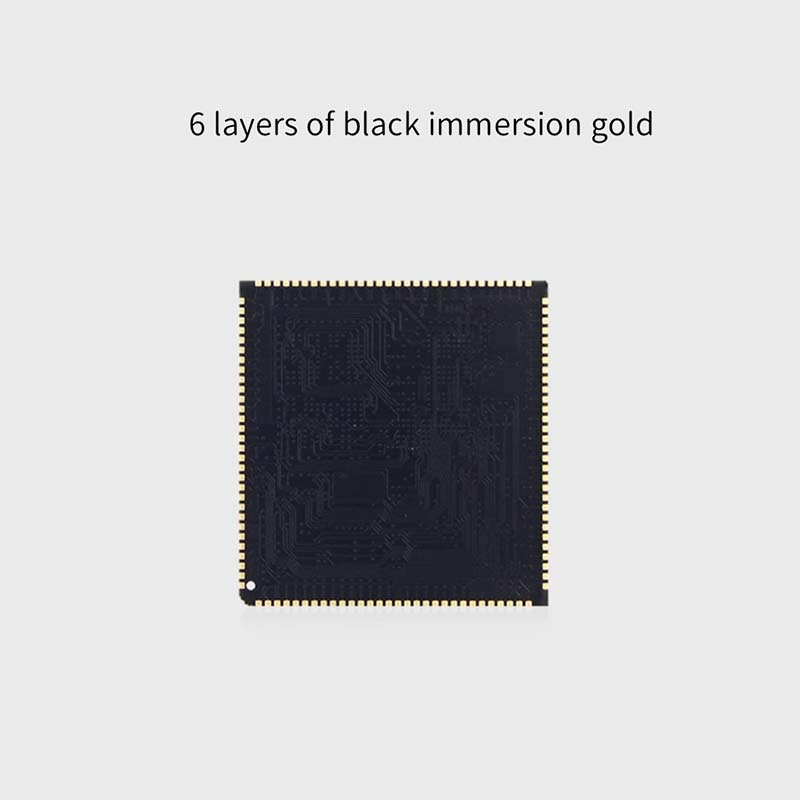

● PCB: 6 lapisan, reka bentuk emas rendaman

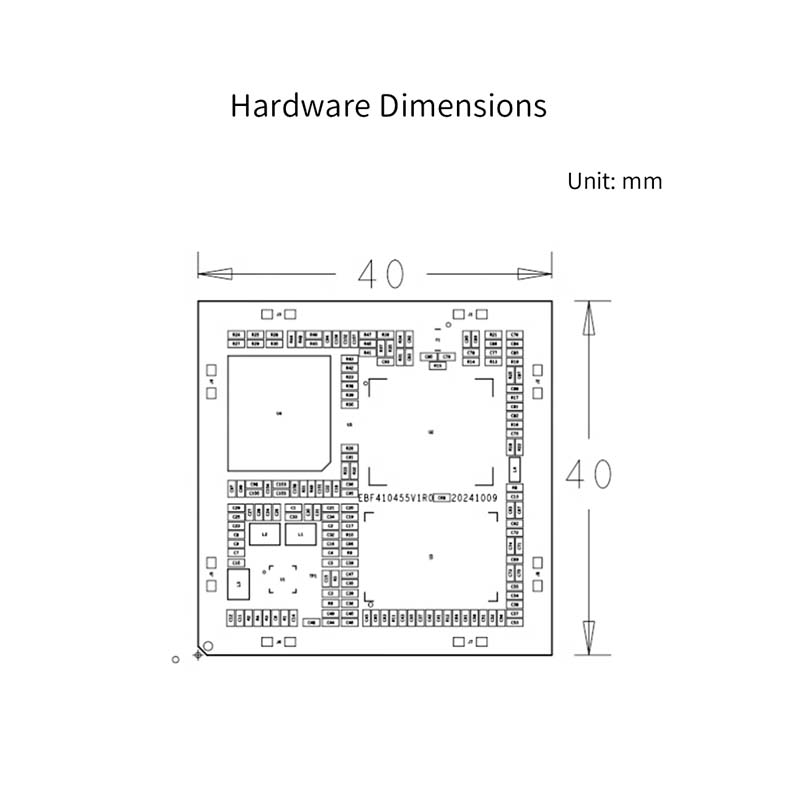

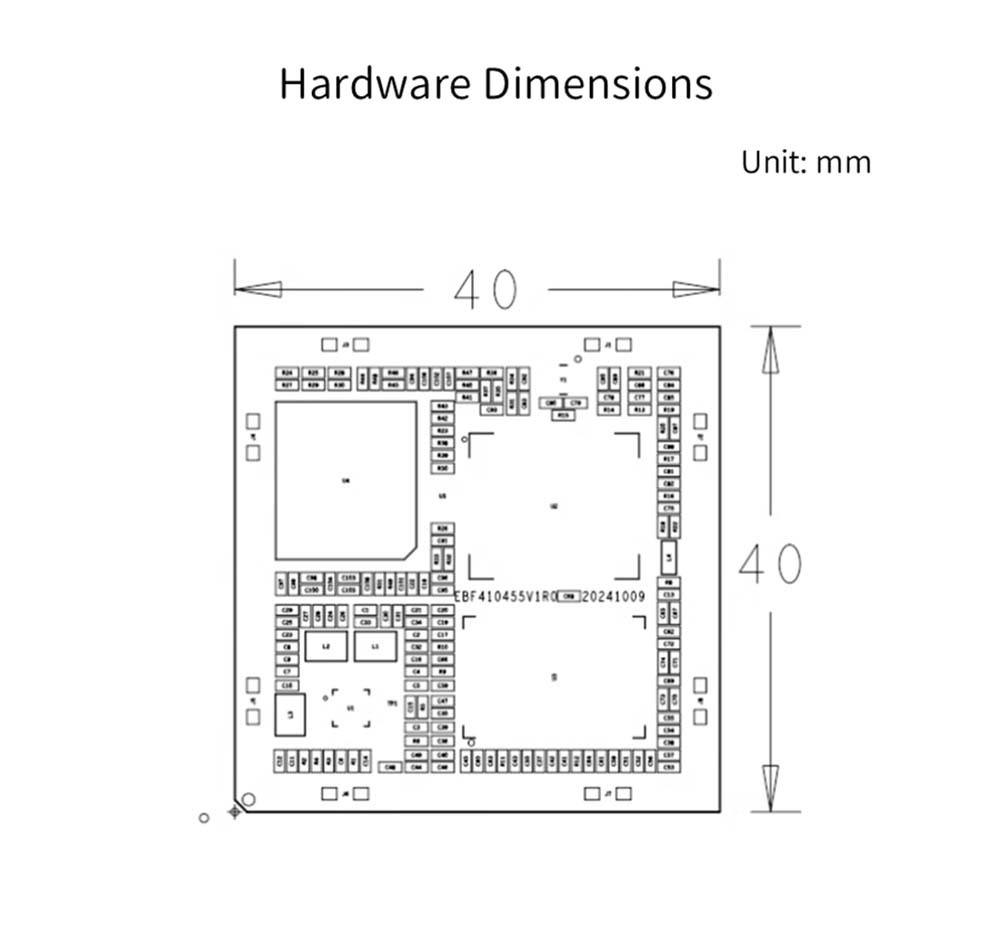

● Saiz: 40*40mm

Antara muka isyarat

● Pelabuhan Rangkaian: 1 Gigabit Ethernet

● JTAG: 1

● Audio: 1, saluran kiri dan kanan

● Port Serial: 6

● 12C: 5

● SPI: 2

● PWM: 4

● 12s: 3

● USB OTG: 1

● Hos USB: 3

● HDMI: 1

● SD: 1

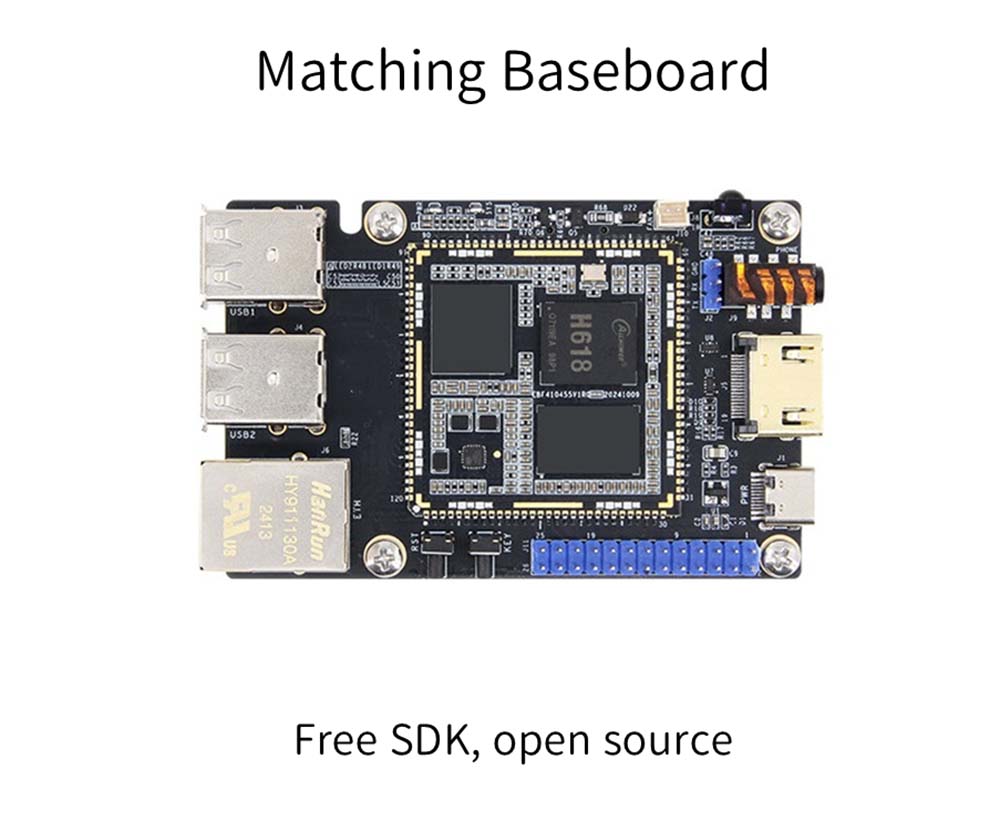

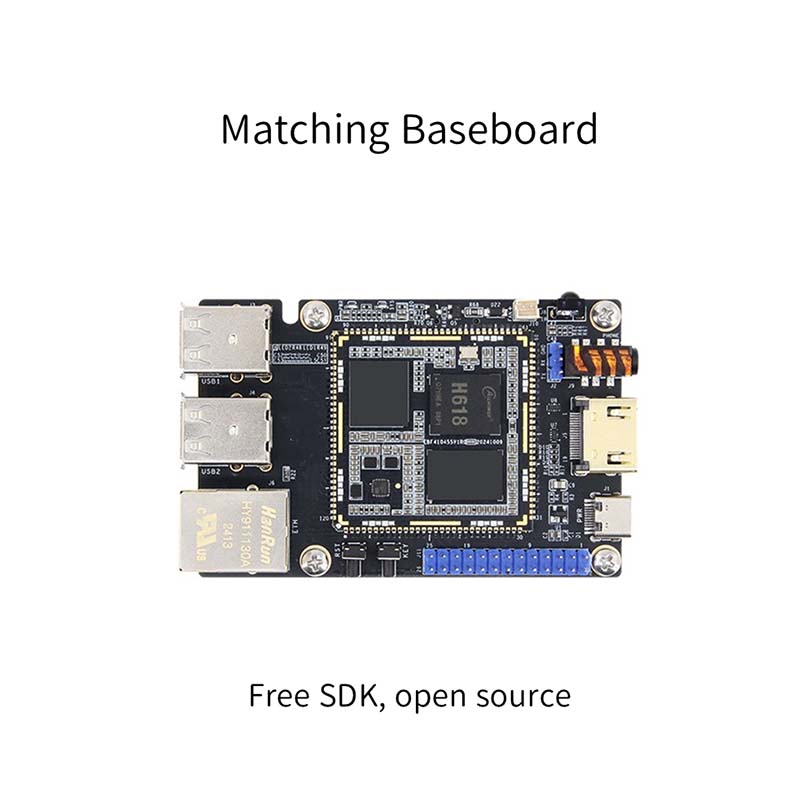

Papan papan yang sesuai disediakan

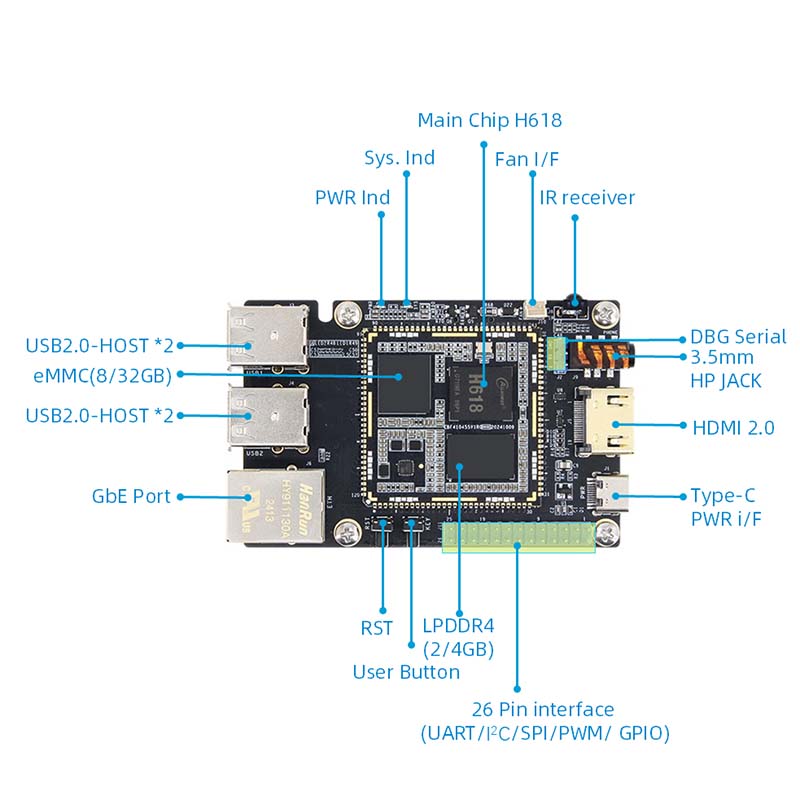

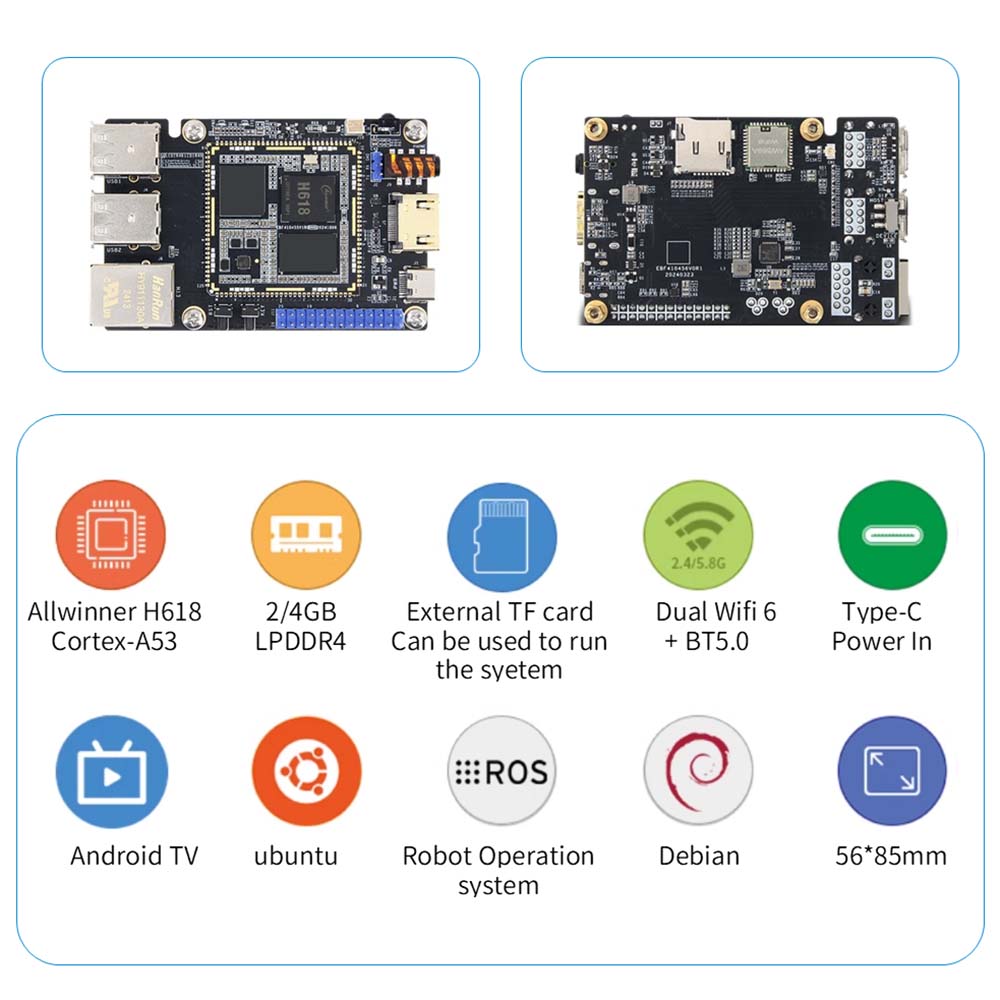

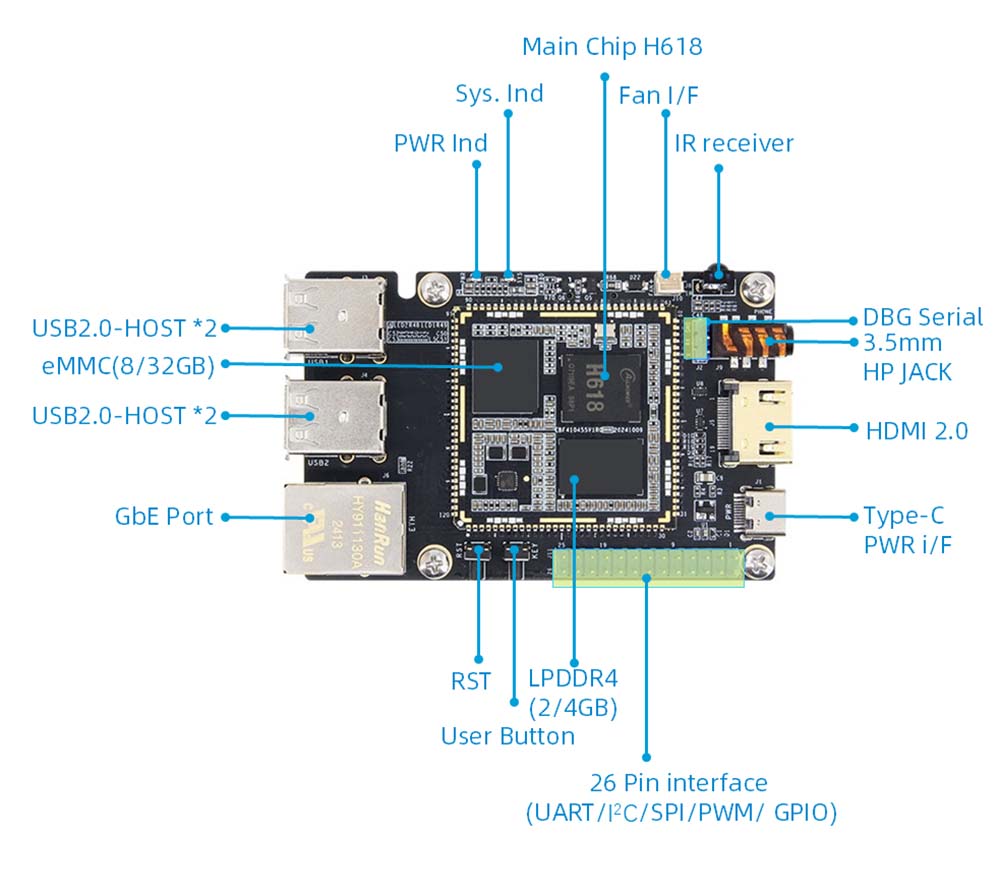

Parameter Perkakasan Motherboard H618

1. CPU: Cip Utama: Allwinner H618, 4-core 64-bit Cortex-A53

2. Guu: mm g31 mp2

3. Memori: onboard LPDDR4, 2/4GB

4. Penyimpanan: EMMC, 8/32GB, menyokong sistem boot EMMC

5. Antara Muka Kuasa: Input 5V@3A DC, antara muka Type-C, juga boleh digunakan untuk membakar imej

6. Y Ethernet: port ethernet penyesuaian 10/100/1000m

7. USB2.0: USB Host Type-A Interface*4

8. USB-OTG SWITCH PILIH: Hos apabila bertukar ke Type-A, peranti apabila beralih ke Type-C

9. HDMI: HDMI2.0 Interface Skrin*1, menyokong 1920x1080@60fps di bawah sistem Linux dan 4096x2160@60fps di bawah sistem TV Android

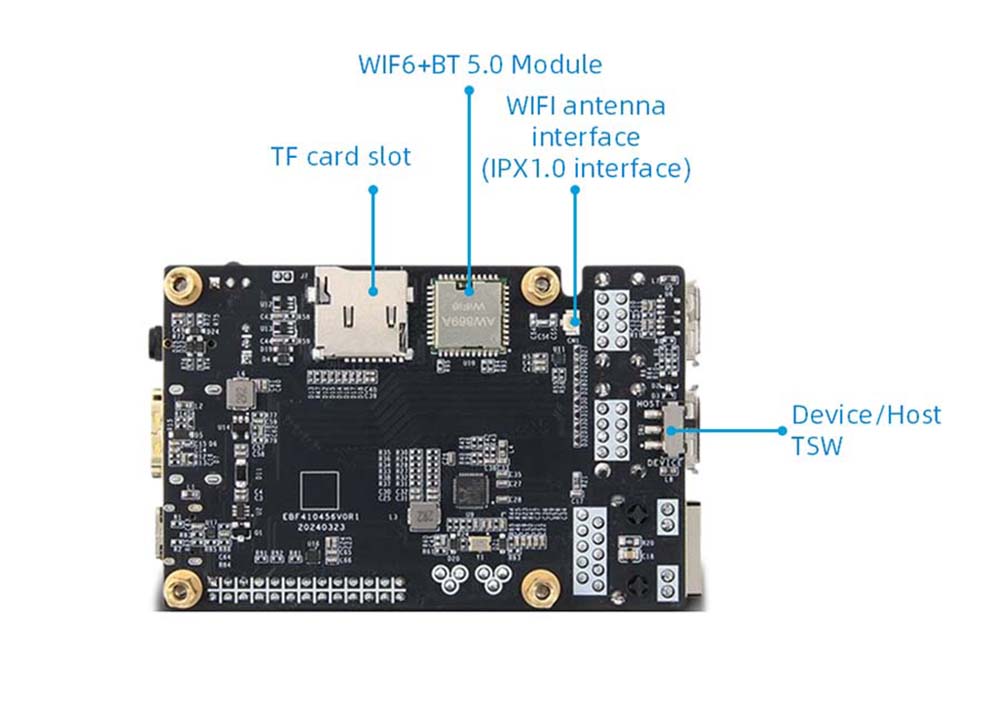

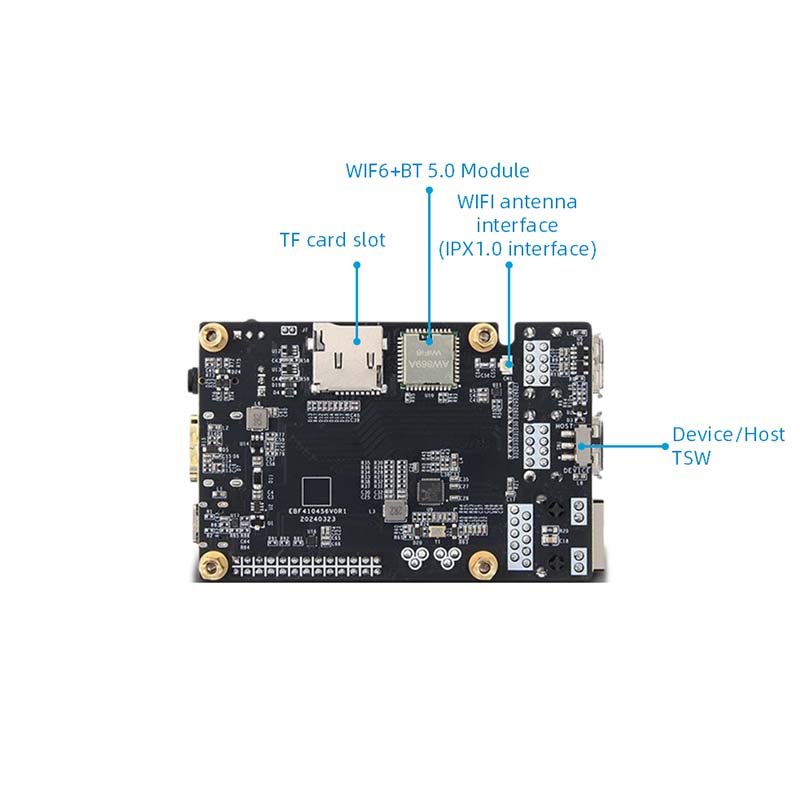

10. WiFi+Bluetooth: Sokongan onboard 2.4g/5.8g Dual-band WiFi6+BLE5.0, Model: AW869A

11. Pemegang Kad TF: Antara Muka SD3.0, menyokong sehingga 512GB, menyokong sistem boot kad TF

12. I0 antara muka: 26 pin 2.54 pin antara muka, menyokong fungsi GPIO, SPI, I2C, UART, PWM

13. Port Serial Debug: Parameter lalai 115200-8-N-1

14. Audio: antara muka fon kepala 3.5mm*1;

15. Butang: Butang Reset*1, Butang Pengguna*1

16. LED: Petunjuk Kuasa*1; Penunjuk sistem "1

17. Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan

18. Antara Muka Kipas: Pemasangan Sokongan Kipas 5V untuk Pelesapan Haba

19. Saiz: 56*85mm
