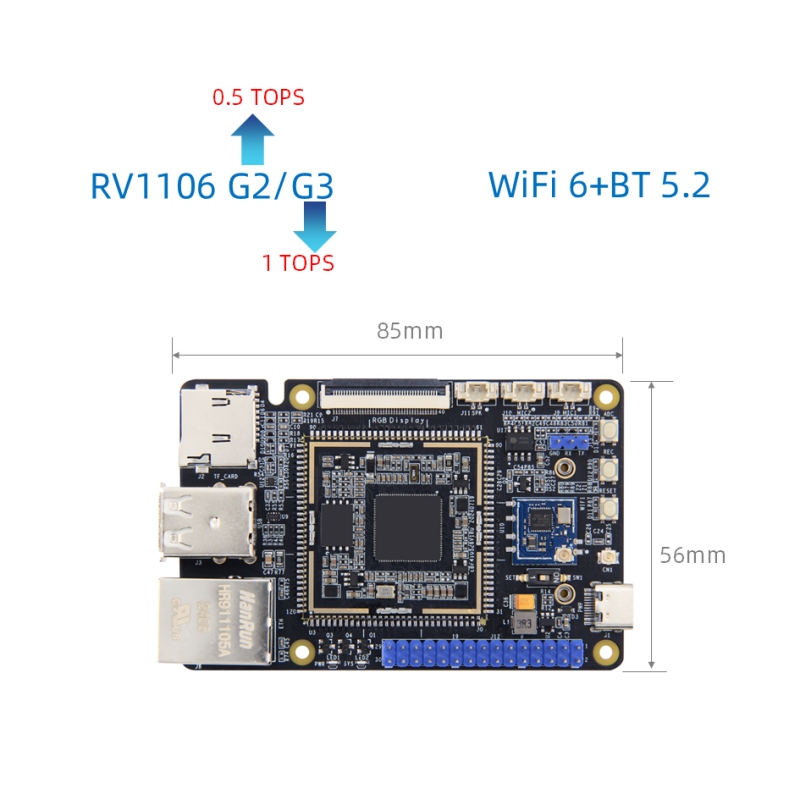

Rockchip RV1106 Motherboard

Lembaga TP-RV1106 terutama bertujuan untuk pembuat dan pemaju peringkat kemasukan tertanam, dan boleh digunakan untuk pembangunan dalam pelbagai bidang seperti rumah pintar, pemantauan keselamatan, automasi perindustrian, elektronik pengguna, internet perkara, pendidikan dan hiburan.

Gunakan RockChip RV1106 sebagai cip utama, dengan satu-band WiFi6+BT5.2 Modul Wireless USB2.0 Host, 100m Ethernet, pemegang kad TF, kamera MIPI, MIC, SPK dan lain

Kuasa pengkomputeran NPU yang terbina dalam boleh mencapai 0.5t/1tops@int8, dengan kamera dapat merealisasikan pengiktirafan masa nyata video Yolo, pengiktirafan gambar dan fungsi lain.

Modul pengekodan video rendah latency terbina dalam, boleh menyokong sehingga 5m@30fps H264/H265 pengekodan video, 4m@60fps JPEG/MJPEG pengekodan, dan menyokong kaedah kawalan kadar bit yang banyak.

Lembaga ini menyediakan dua konfigurasi memori pilihan, dengan saiz hanya 56*85mm, kecil dan indah, penggunaan kuasa rendah dan prestasi tinggi, dan dengan mudah boleh menjalankan sistem Linux.

Menyediakan imej sistem Buildroot, data sumber terbuka sepenuhnya, dokumen tutorial, pakej pembangunan pemacu SDK yang lengkap, skema PDF dan sumber lain untuk memudahkan penggunaan pengguna dan pembangunan sekunder.

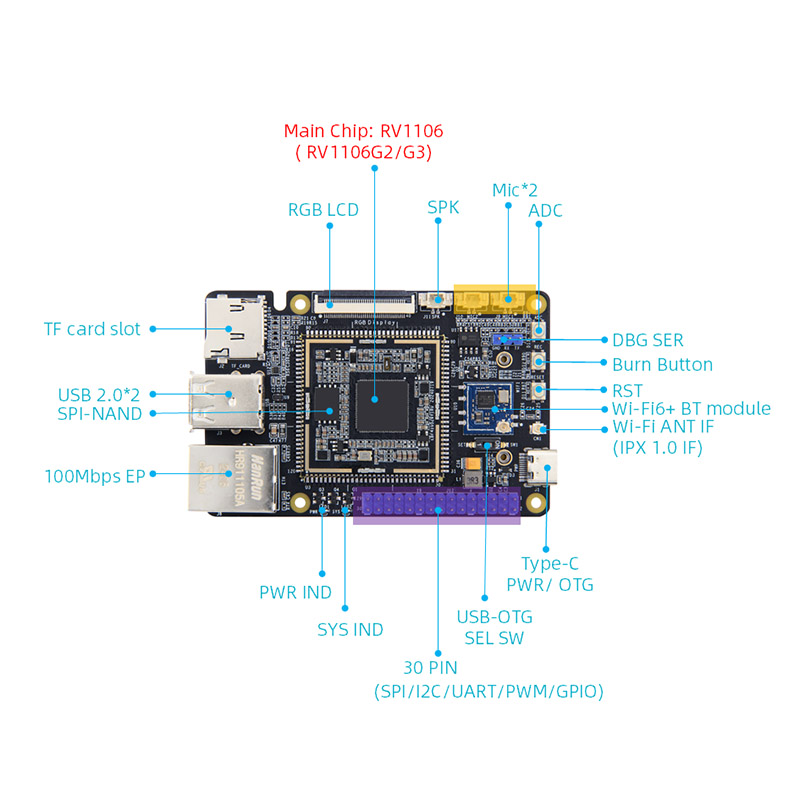

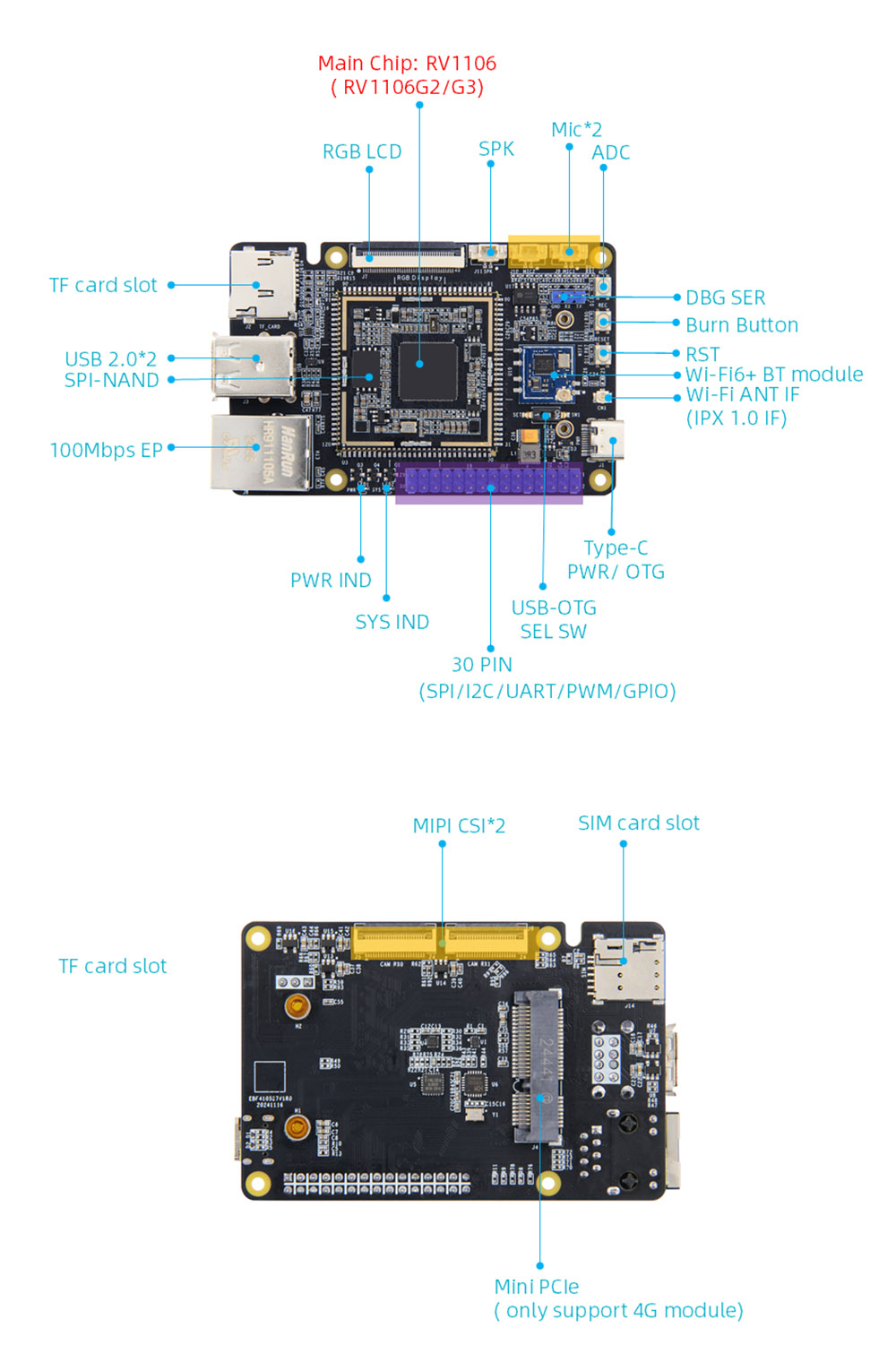

RV1106 Spesifikasi Perkakasan Motherboard

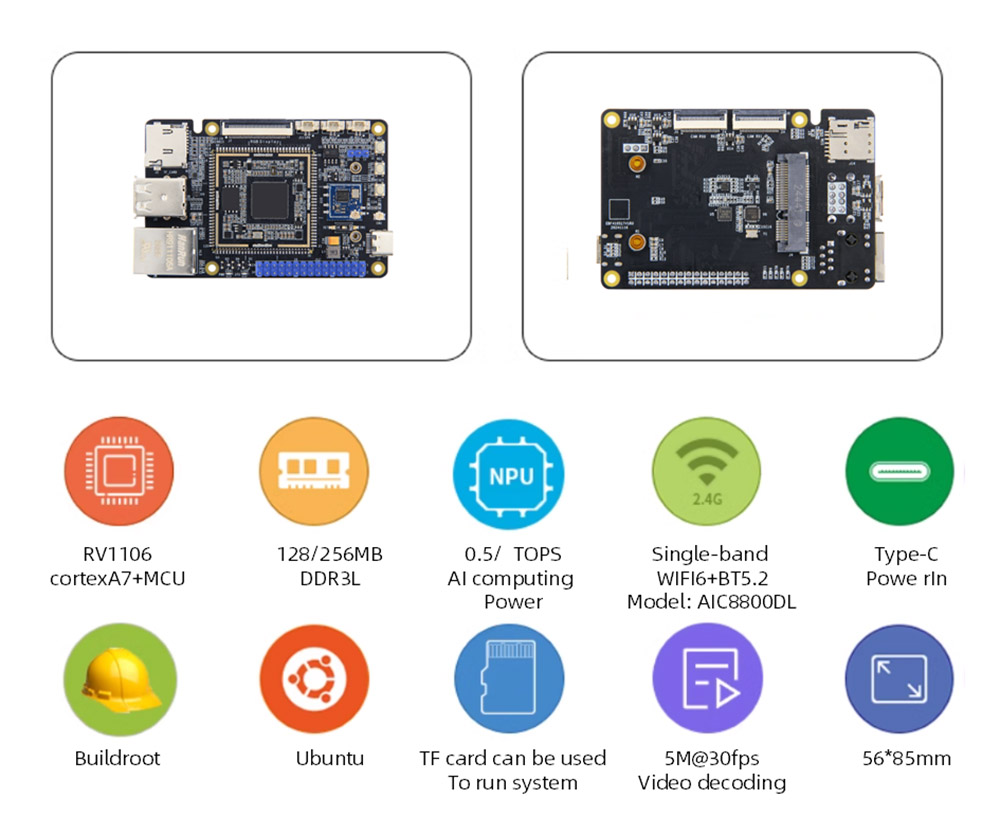

 CPU: cip utama: RV1106, Cortexa7+MCU

 Memori: DDR3L tertanam, pilihan RV1106G2: 128MB/RV1106G3: 256MB

 Penyimpanan: SPI-NAND Flash, Kapasiti: 256MB

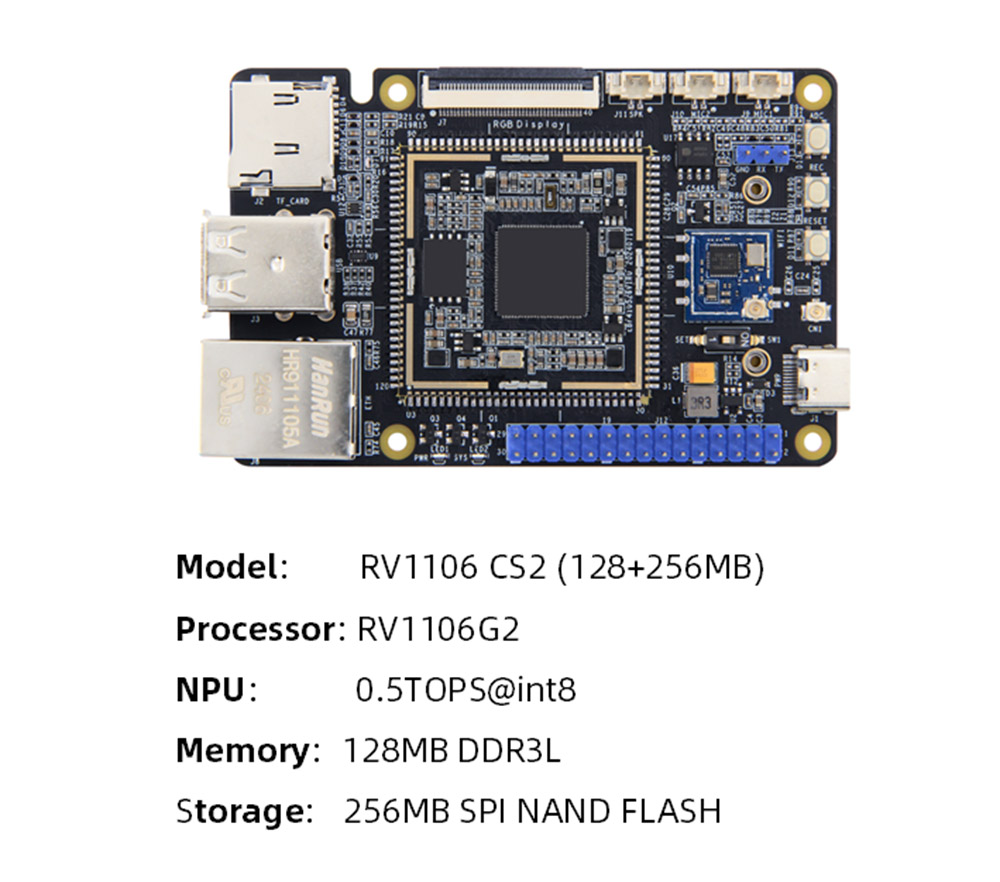

 Kuasa pengkomputeran AI: RV1106G2: 0.5tops@int8.rv1106g3: 1tops@int8

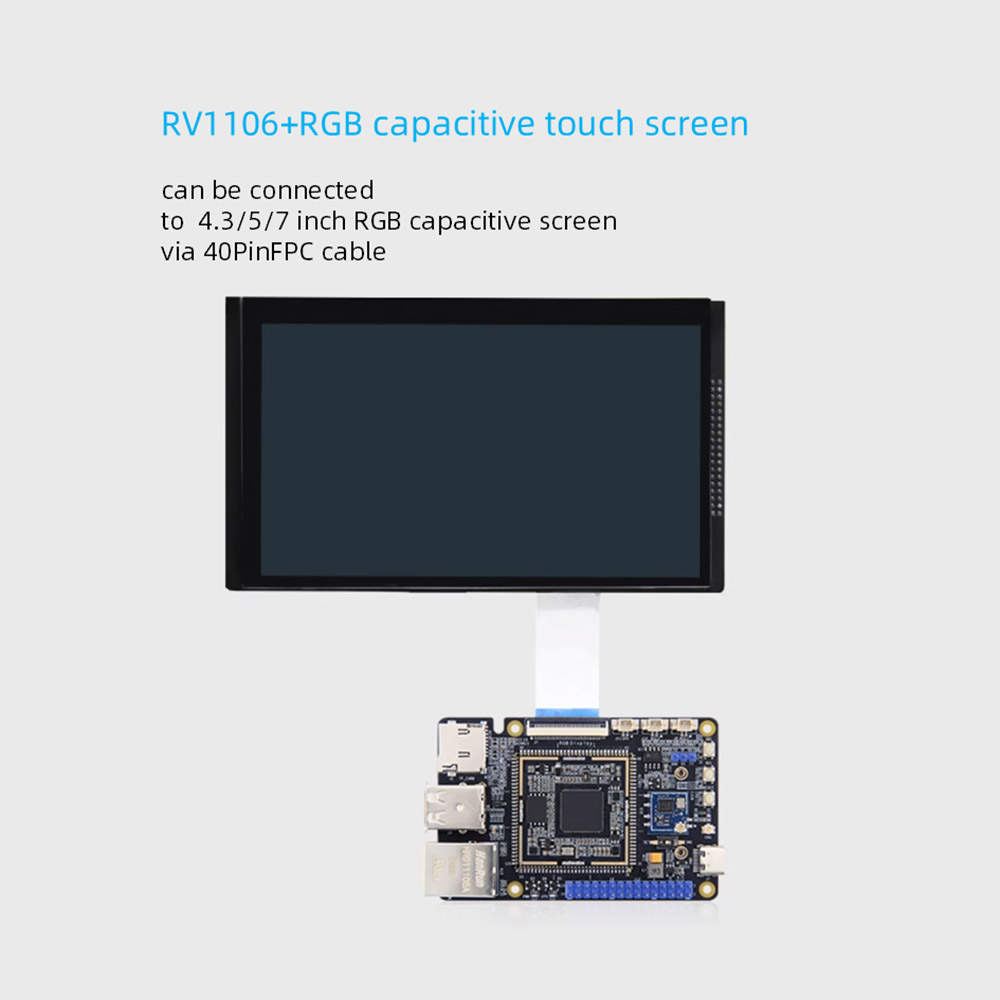

 Paparan: 40pin FPC antara muka 0.5mm, 18bit masa antara muka RGB, boleh disambungkan secara langsung ke skrin kapasitif antara muka RGB 4.3/5/7 inci melalui kabel FPC kami

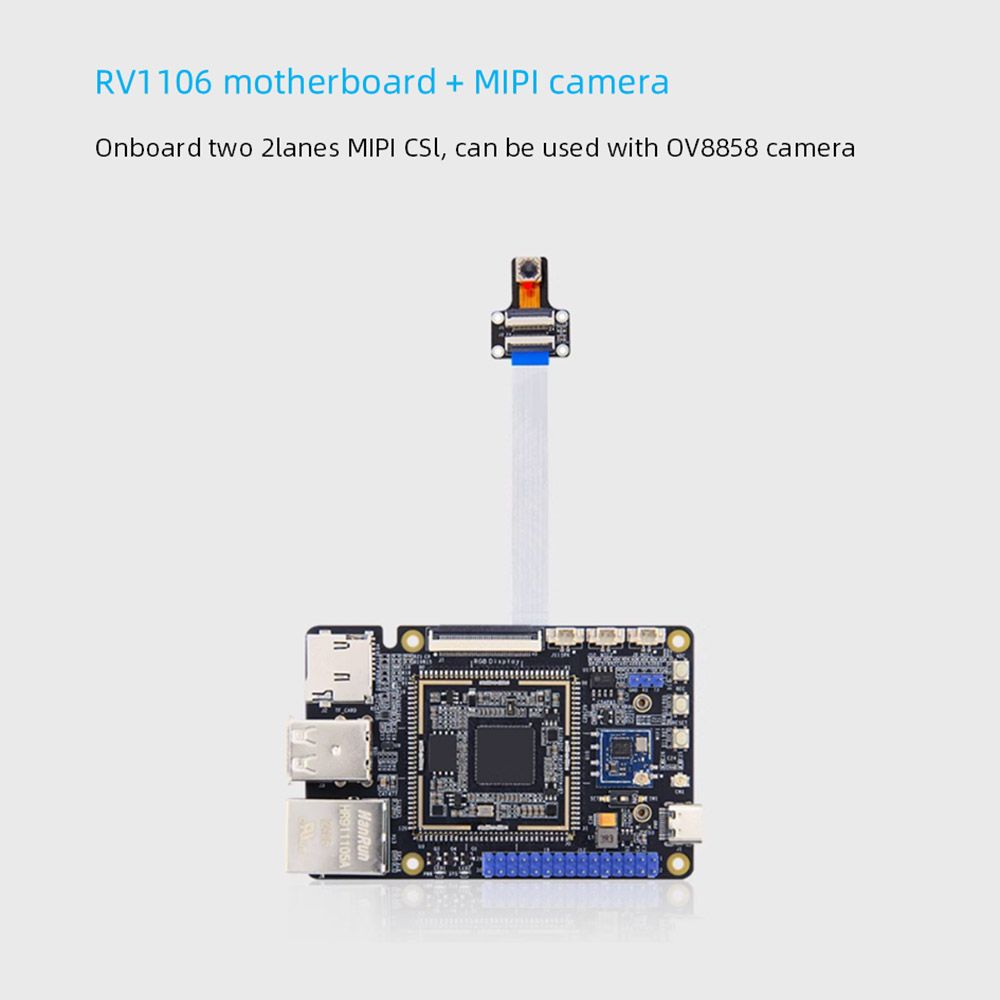

 Kamera: Dua input Mipicsi 2Lanes, Saluran Single Menyokong Sehingga 5m@30fps Input, Saluran Dual Menyokong Sehingga 1080p@30fps Input Serentak

 Antara muka kuasa: input 5v@1a dc, antara muka jenis-c, juga boleh digunakan untuk membakar imej

 Ethernet: port Ethernet 100m*1, menyokong kadar penghantaran data 10/100Mbps

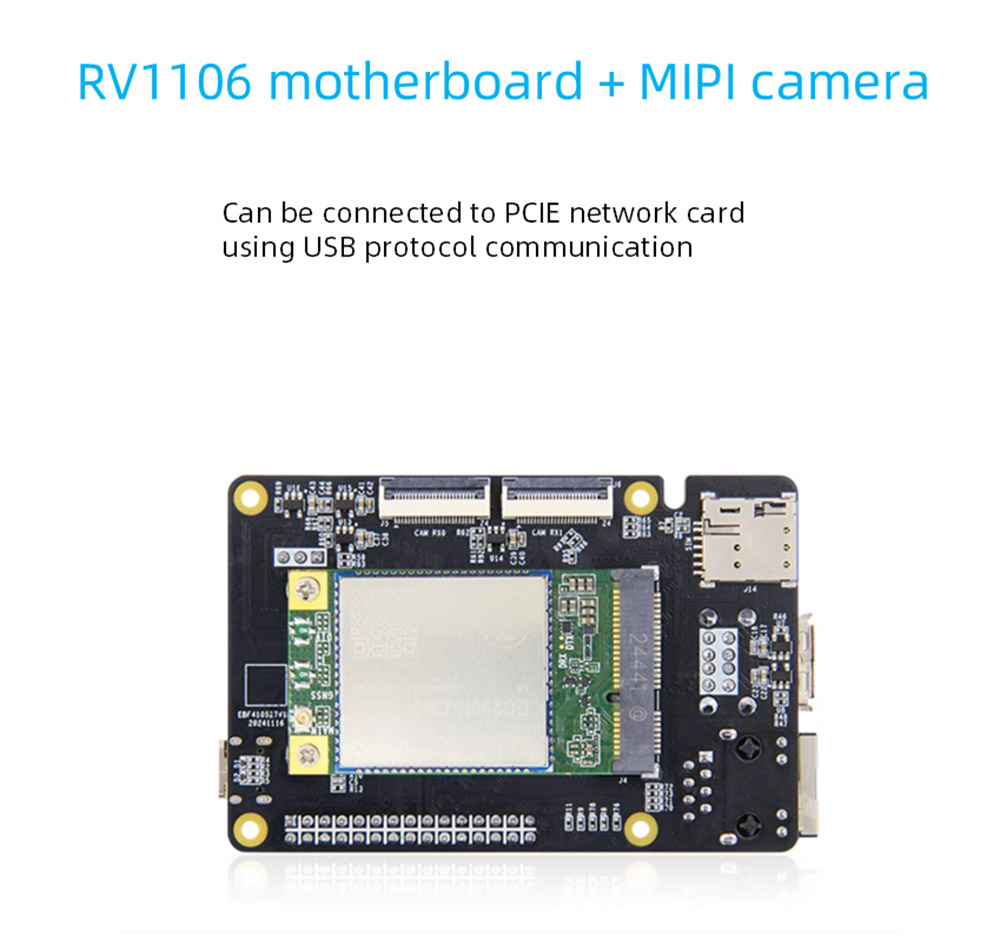

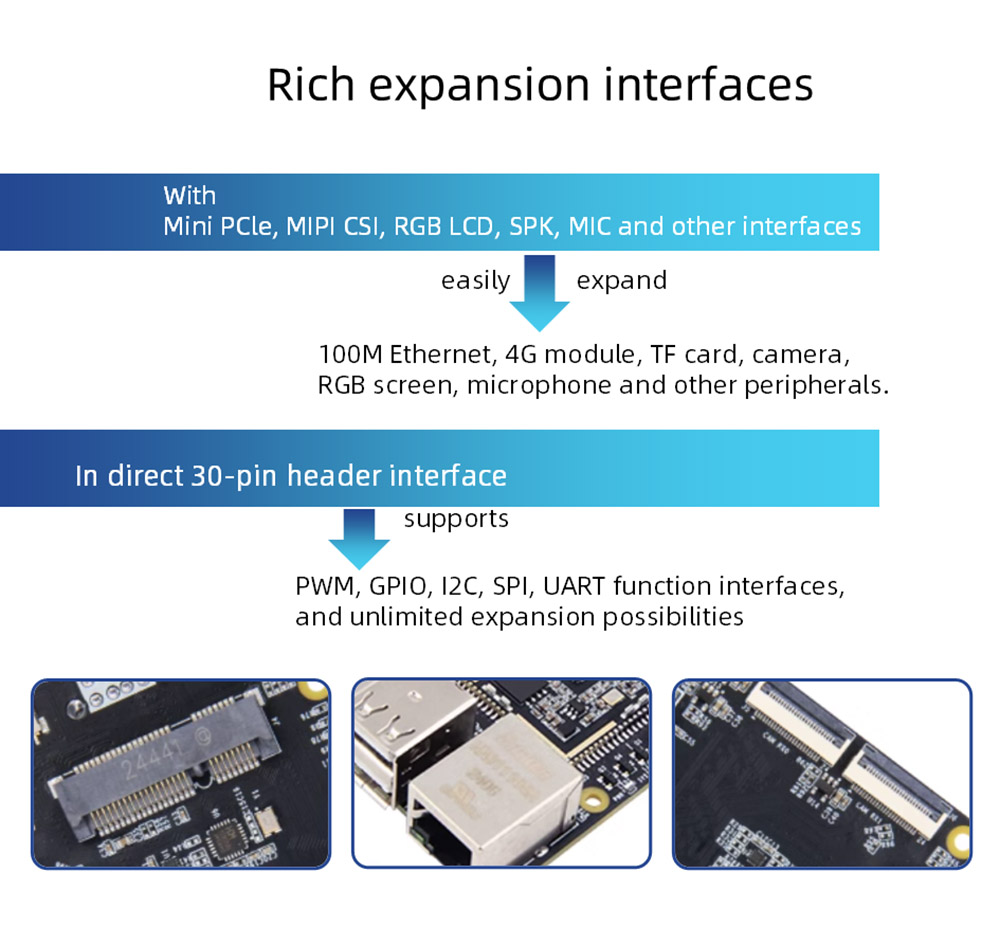

 Antara muka PCLE: antara muka mini-pcle*1, boleh menyambungkan kad rangkaian PCIe menggunakan komunikasi protokol USB

 Kad SIM: Pemegang Kad SIM*1, Fungsi Kad SIM perlu digunakan dengan Modul 4G

 Pemegang kad TF: antara muka SD2.0, menyokong sehingga 512GB, menyokong sistem boot kad TF

 USB2.0: Antara Muka Type-A Host USB*2

 USB-OTG: Hos apabila beralih ke Type-A, peranti apabila dihidupkan ke Type-C

 Suis pemilihan

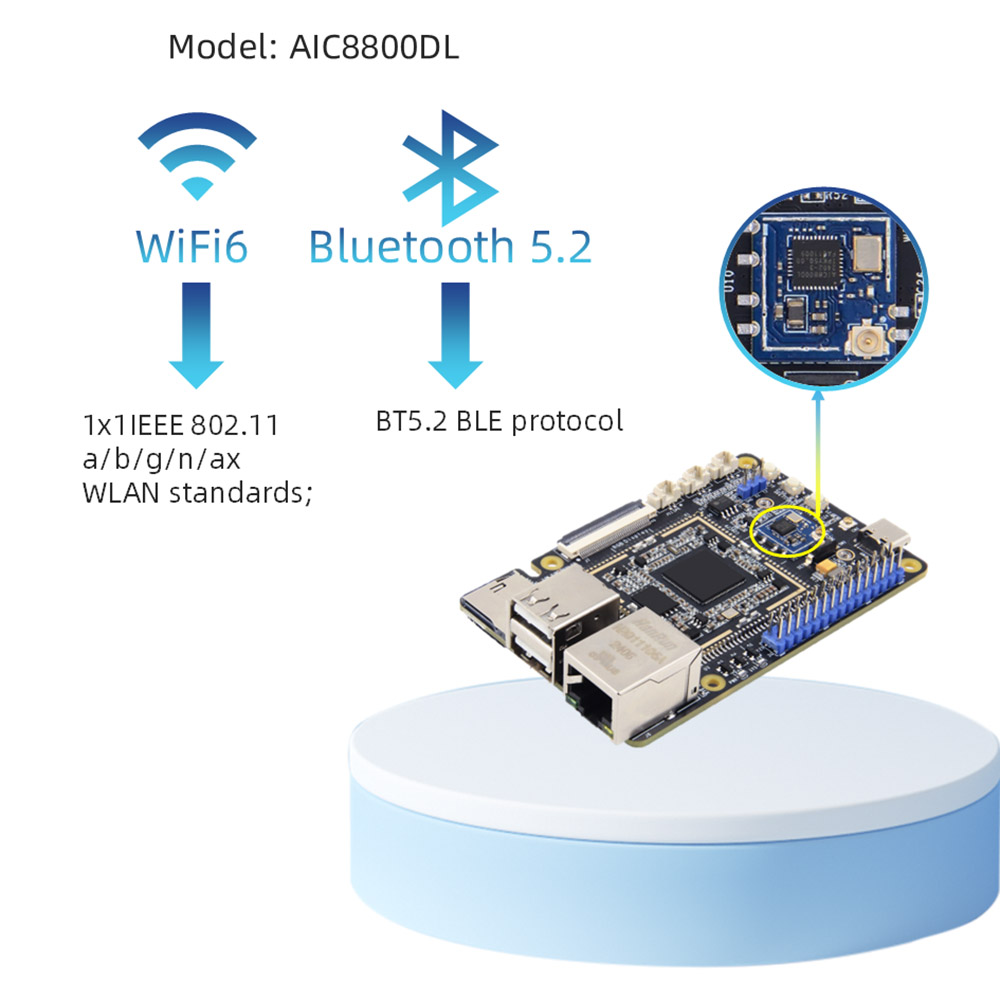

 WiFi+Bluetooth: Sokongan onboard 2.4GWIFI6+BT5.2 BLE, Model: AIC8800DL30

 Antara muka IO: antara muka pin pin2.54, menyokong fungsi GPIO, SPI, I2C, UART, PWM

 Port Serial Debug: Parameter Lalai 115200-8-N-1

 Audio: antara muka mikrofon*2, input mic dwi-saluran; Antara Muka Speaker*1, Main balik SPK Single-Channel (Saluran Kiri)

 Butang: butang reset*1; Butang terbakar*1; Butang ADC*1

 LED: penunjuk kuasa*1; Penunjuk Sistem*1

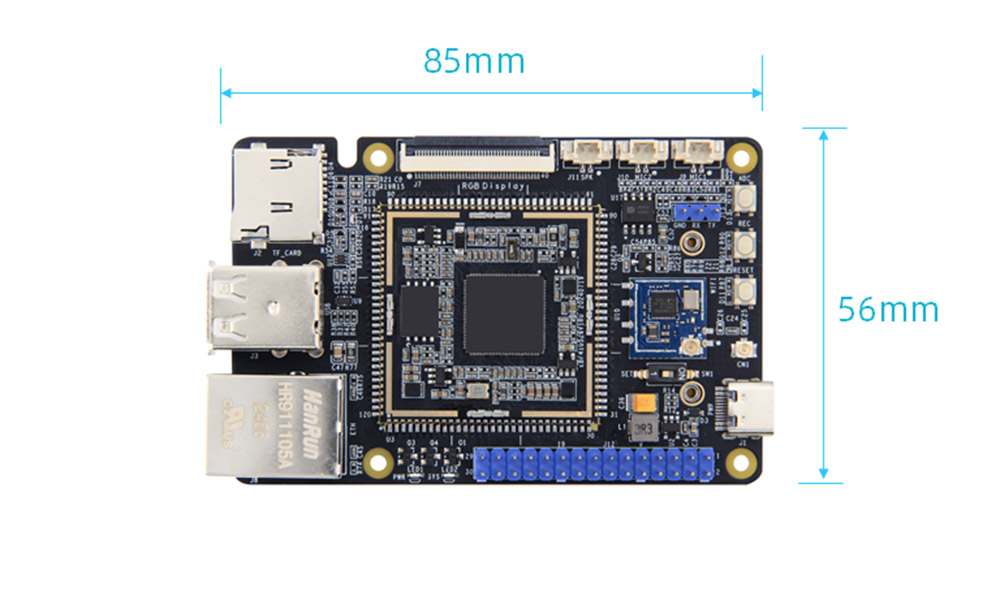

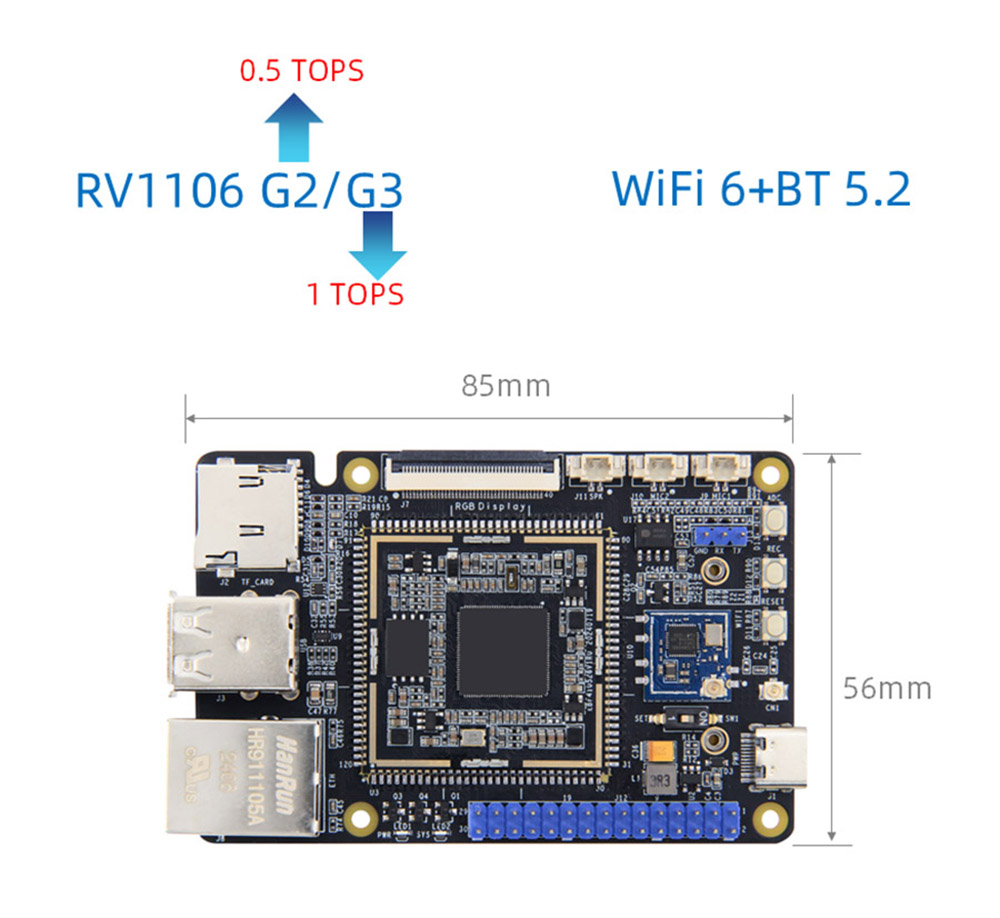

 Saiz: 56*85mm

Papan teras yang sepadan ada

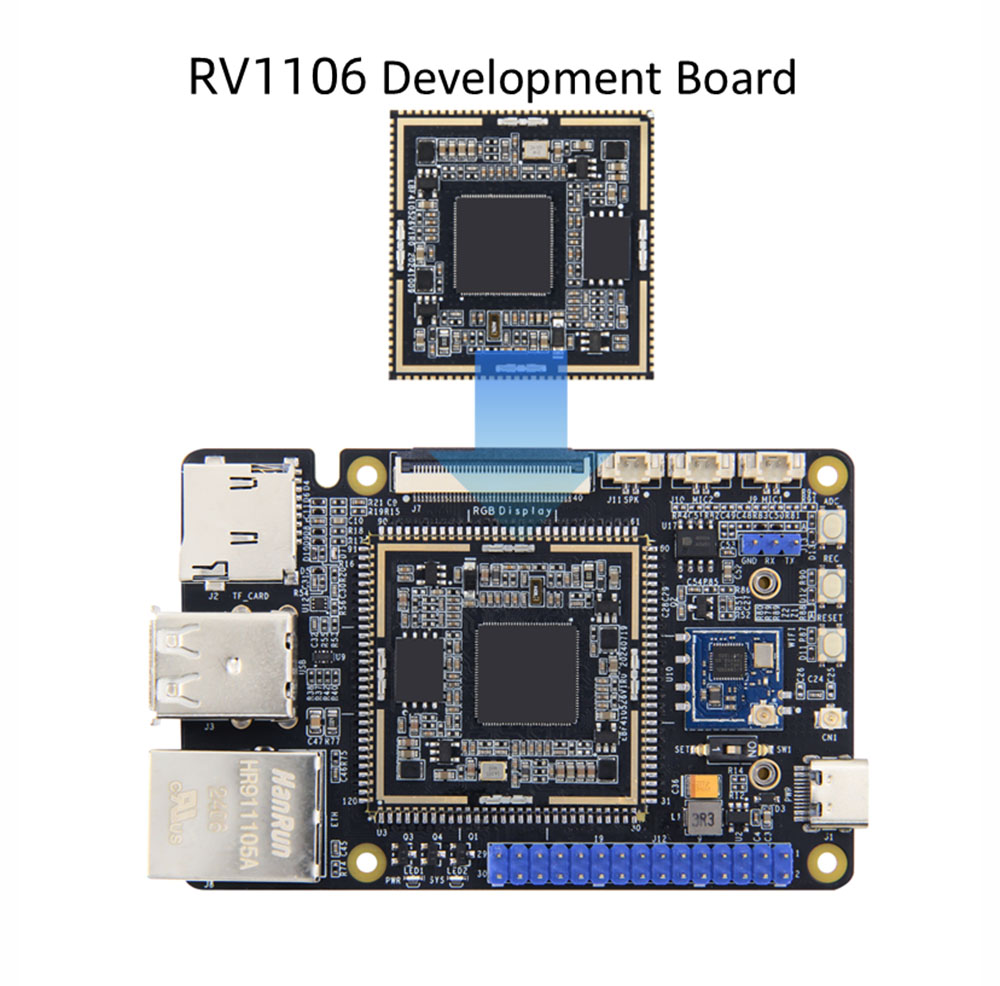

Konfigurasi Perkakasan Papan Teras

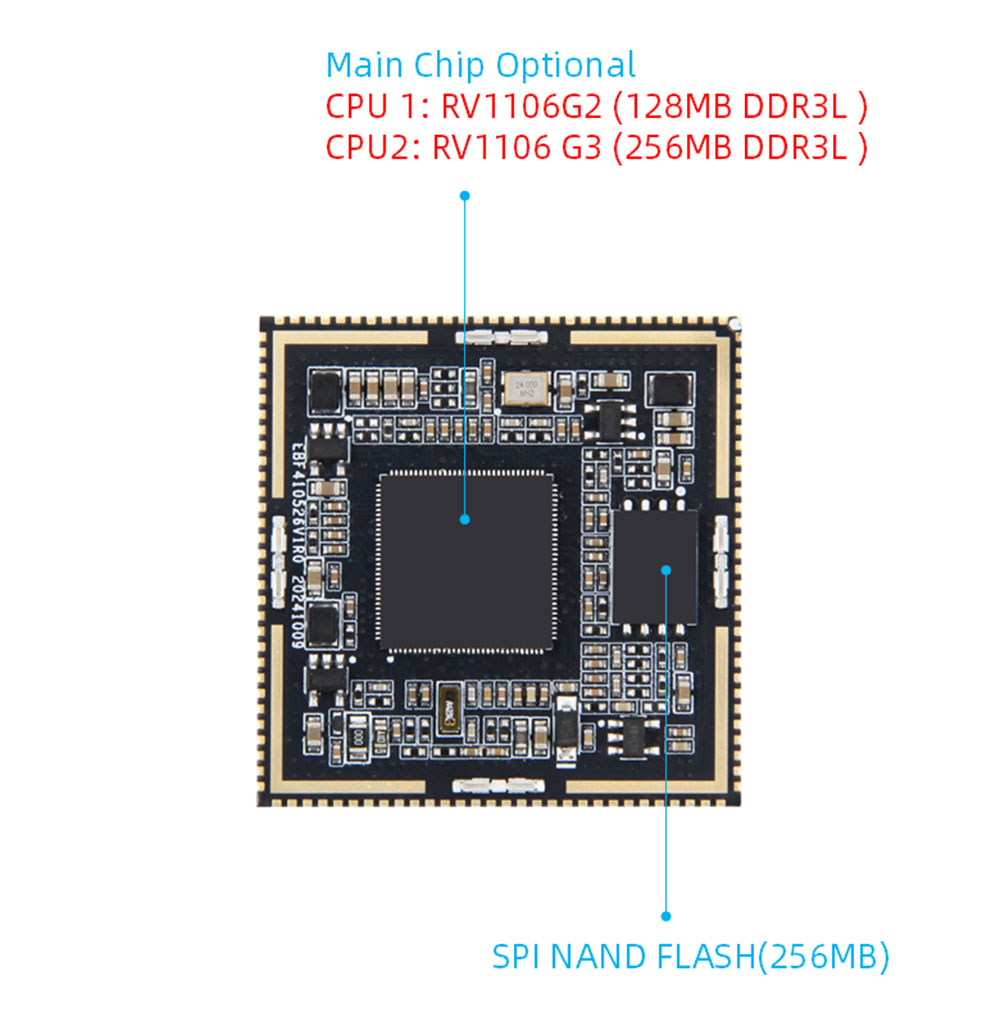

 CPU: cip utama: RV1106, Cortexa7+MCU

 Memori: DDR3L tertanam, pilihan RV1106G2: 128MB/RV1106G3: 256MB

 Penyimpanan: Spinand 256MB Flash

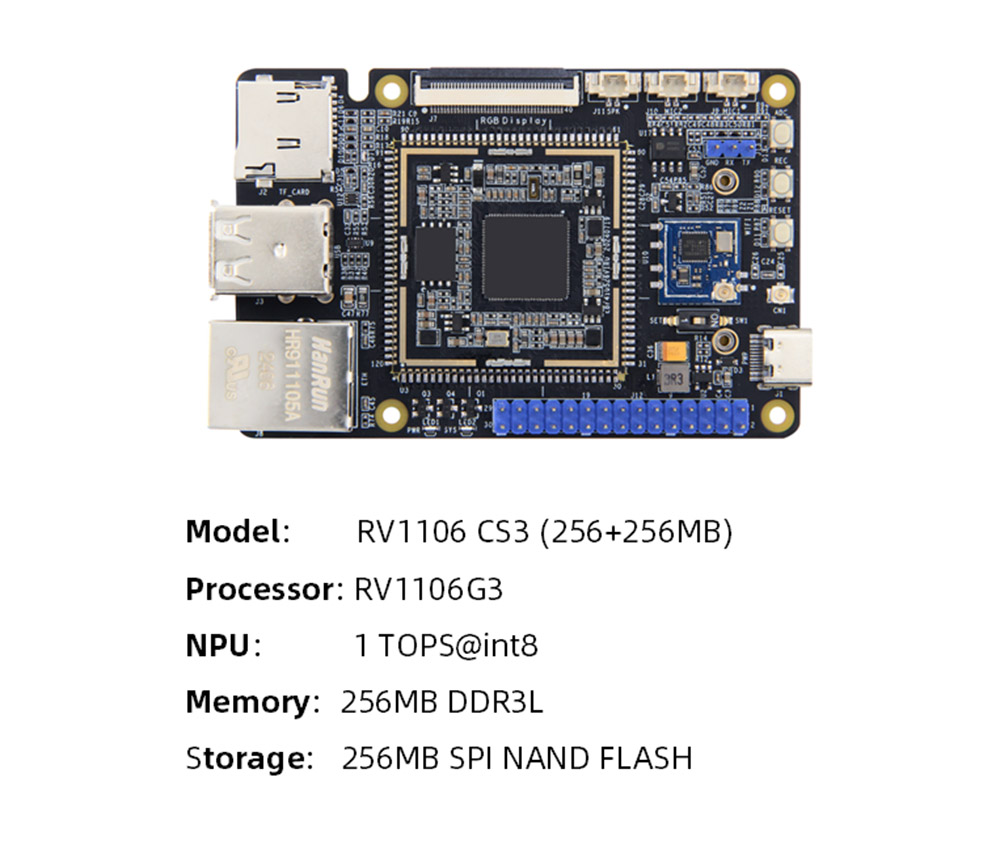

 Kuasa pengkomputeran AI: RV1106G2: 0.5tops@int8, RV1106G3: 1TOPS@Int8

 Antara muka: Kecuali spinand flash, 10 diketuai sepenuhnya, termasuk 84 GPIOS termasuk 1 pin reset NPOR dan 3 pin khusus USB

 PCB: 4 lapisan, reka bentuk emas rendaman

 Saiz: 35*35mm

Pin isyarat

 Port rangkaian: 1 100m Ethernet

 Port Serial: 6

 I²C: 5

 SPI: 2

 ADC: 1

 PWM: 12

 I2S: 1

 USB: 1

 Kamera: 2

 JTAG: 1

 LCD: 1

Butiran papan RV1106
