Rockchip RK3588 Lembaga Lembaga Teras ke Papan

Ciri -ciri RKK3588

 Proses lanjutan 8nm, seni bina 64-bit 8-teras, prestasi tinggi, penggunaan kuasa rendah

 ARM Mali-G610 MC4 GPU, Modul Percepatan Grafik 2D Dedicated

 6tops NPU, membolehkan pelbagai senario AI

 Pengekodan video 8K dan penyahkodan, output paparan 8k

 Antara muka paparan berbilang terbina dalam, menyokong paparan pelbagai skrin

 Keupayaan pemprosesan imej super, ISP 48MP, sokongan untuk pelbagai input kamera

 Antara muka berkelajuan tinggi yang kaya (PCIe, Type-C, SATA, Gigabit Ethernet), mudah berkembang

 Android dan Linux OS

Parameter produk

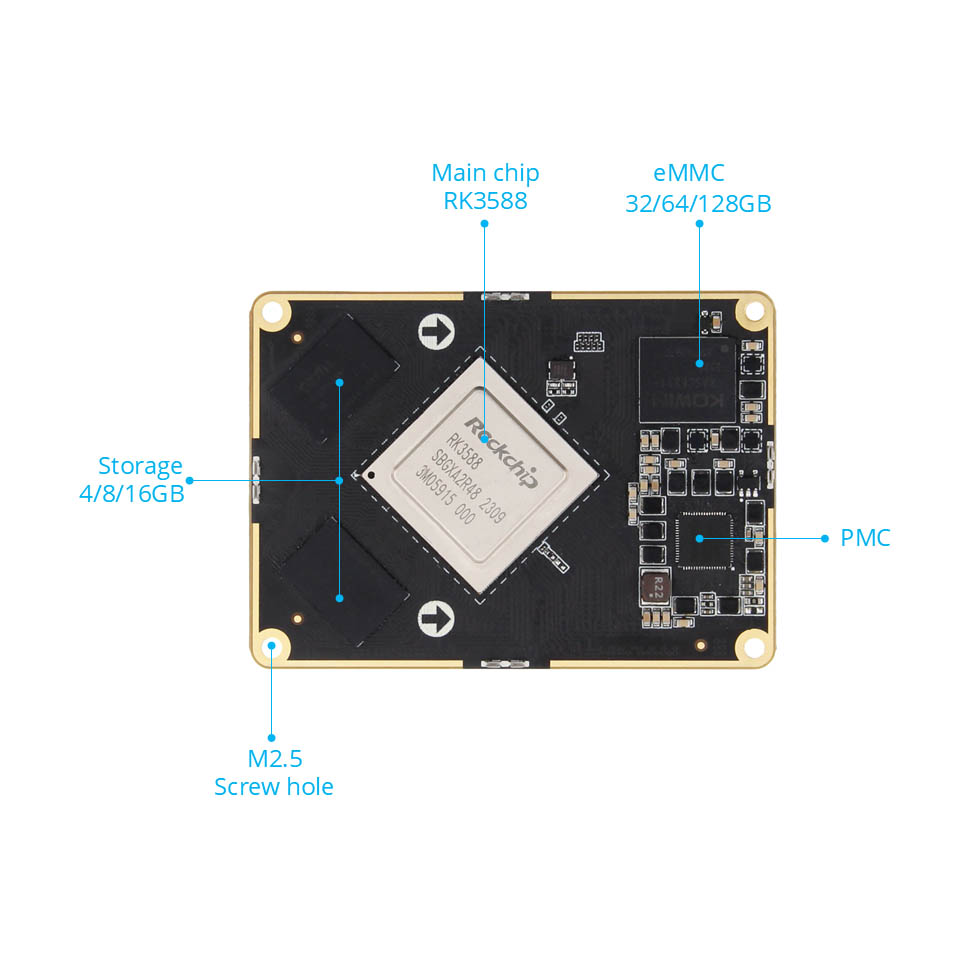

Parameter Lembaga Teras RK3588

 Penyambung: Penyambung Lelaki: DF40C-100DP-0.4V (51) Penyambung Perempuan: DF40C-100DS-0.4V (51)

 Cip utama: RK3588 (quad-core A76 + quad-core A55, Mali-G610, 6tops Power Power) BTB membawa kepada 400 pin, jarak 0.5mm, membawa kepada semua I0

 Memori: 4/8/16GB, LPDDR4/4X

 Penyimpanan: 32/64/128GB.EMMC

RK3588 Parameter Baseboard

 Penyambung: Lelaki: DF40C-100DP-0.4V (51) Perempuan: DF40C-100DS-0.4V (51)

 Antara muka kuasa: input 12V@2A DC, antara muka DC*1; Antara muka output kuasa*1

 Ethernet: port rangkaian gigabit*2, sokongan 10/100/1000Mbps kadar penghantaran data

 HDMI: HDMI12.0 Input*1, sehingga 3840x2160@60fps; HDMI2.1 Output*2, menyokong pelbagai skrin dengan skrin lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)

 MIPI-DSI: antara muka skrin MIPI*2 (depan*1, belakang*1), boleh dipasang ke skrin mipi liar, menyokong pelbagai skrin dengan skrin lain; Mod MIPI Single Resolusi Maksimum 1920*1080@60Hz

 MIPI-CSI: Antara Muka Kamera MIPI*6 (Depan*3, Kembali*3), boleh dipasang ke kamera MIPI Wildfire

 USB2.0: USB-HOSTType-A interface*3

 USB3.0: USB-OTGTYPE-A antara muka*1; Antara muka Type-C*1, boleh digunakan untuk pembakaran firmware, menyokong protokol DP1.4

 Antara muka PCLE: Antara muka mini-PCLE*1, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau separuh ketinggian, modul 4G atau modul antara muka mini-PCLE yang lain: antara muka PCLE3.0X4*1

 M.2 Interface: M.2Ekey Interface*1, menyokong M.2 E-Key Wireless Network Card Module; M.2 M Antara Muka Kunci*1, menyokong M.2 M-Key PCLE3.0*4LANES Spesifikasi 2280 HARD Disk

 Pemegang Kad TF: Pemegang Kad Micro SD (TF)*1, menyokong sistem boot kad TF, sehingga 512GB

 Pemegang Kad SIM: Pemegang Kad SIM*1, Fungsi Kad SIM perlu digunakan dengan Modul 4G

 Antara muka SATA: Antara muka SATA standard*1; SATA Power Interface*1, menyokong output 12V

 Bolehkah: Bolehkah*2

 ADC: Antara muka pemerolehan ADC*1

 Port Serial Debug:

 Port Serial Debug*1 (UART2), parameter lalai 1500000-8-N-1; UART Port Serial*2 (UART7 & UART9); RS232*2 (UART4 & UART7);

 RS485*2 (UART4 & UART7); RS232/RS485 Pemilihan Pelompat antara muka*2

 Audio: Mikrofon Mic Onboard*1; Antara muka Speaker SPK*2, boleh menyambung output fon kepala penceramah 3W + Input Mikrofon 2-dalam-1*1

 Butang: Butang ON/OFF*1; Butang Maskrom*1; Butang pemulihan*1; Butang tetapkan semula*

 LED: penunjuk kuasa*1; Penunjuk Sistem*1

 Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan

 RTC: soket kuasa RTC*1

 Antara muka kipas: Pemasangan sokongan penyejukan kipas 5V atau 12V
