Lembaga Rockchip RK3588

Ciri -ciri RKK3588

● Proses lanjutan 8nm, seni bina 64-bit 8-teras, prestasi tinggi, penggunaan kuasa rendah

● ARM Mali-G610 MC4 GPU, Modul Percepatan Grafik 2D Dedicated

● 6Tops NPU, membolehkan pelbagai senario AI

● Pengekodan video 8K dan penyahkodan, output paparan 8k

● Antara muka paparan berganda terbina dalam, menyokong paparan pelbagai skrin

● Keupayaan pemprosesan imej super, ISP 48MP, sokongan untuk pelbagai input kamera

● Antara muka berkelajuan tinggi yang kaya (PCIe, Type-C, SATA, Gigabit Ethernet), mudah berkembang

● Android dan Linux OS

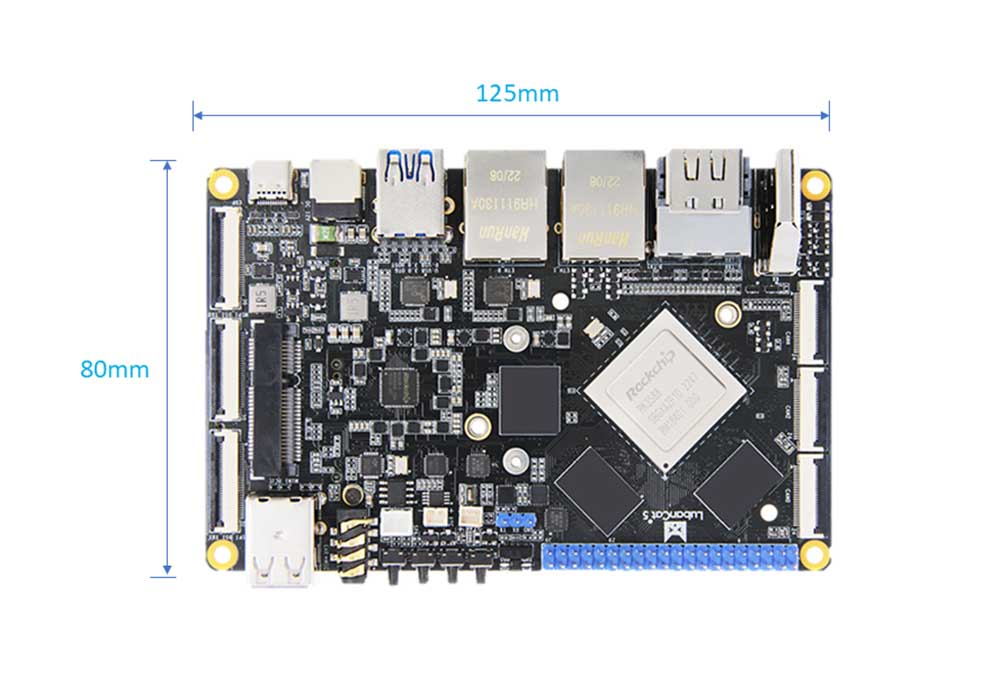

RK3588 PENGENALAN LEMBAGA

1. TP-5 RK3588 Komputer papan tunggal adalah papan pembangunan yang kuat yang boleh digunakan sebagai komputer papan tunggal berprestasi tinggi dan motherboard tertanam untuk paparan, kawalan, penghantaran rangkaian, penyimpanan fail, pengkomputeran tepi dan senario lain.

2. Gunakan RockChip RK3588 sebagai cip utama, menggunakan teknologi proses lanjutan 8nm, dengan kekerapan utama tertinggi sehingga 2.4GHz, mengintegrasikan quad-core 64-bit Cortex-A76 dan Quad-core 64-bit Cortex-A55 untuk jumlah pemproses lapan dan decods Ia mempunyai keupayaan pemprosesan imej super, menyokong input pelbagai kamera, menyokong paparan pembezaan pelbagai skrin, dan mempunyai NPU bebas terbina dalam untuk memperkasakan pelbagai senario AI.

3. Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perkakasan di atas kapal, dan pelbagai aplikasi yang luas.

4. NPU bebas terbina dalam mempunyai kuasa pengkomputeran sehingga 6top, membolehkan pelbagai senario AI.

5. Integrasi tinggi, dengan antara muka pengembangan yang kaya, dilengkapi dengan port Ethernet gigabit, USB3.0, USB2.0, minipcle, minihdmi, antara muka skrin MIPI dan antara muka kamera MIPI, antaramuka audio, penerimaan kad inframerah, dan lain -lain.

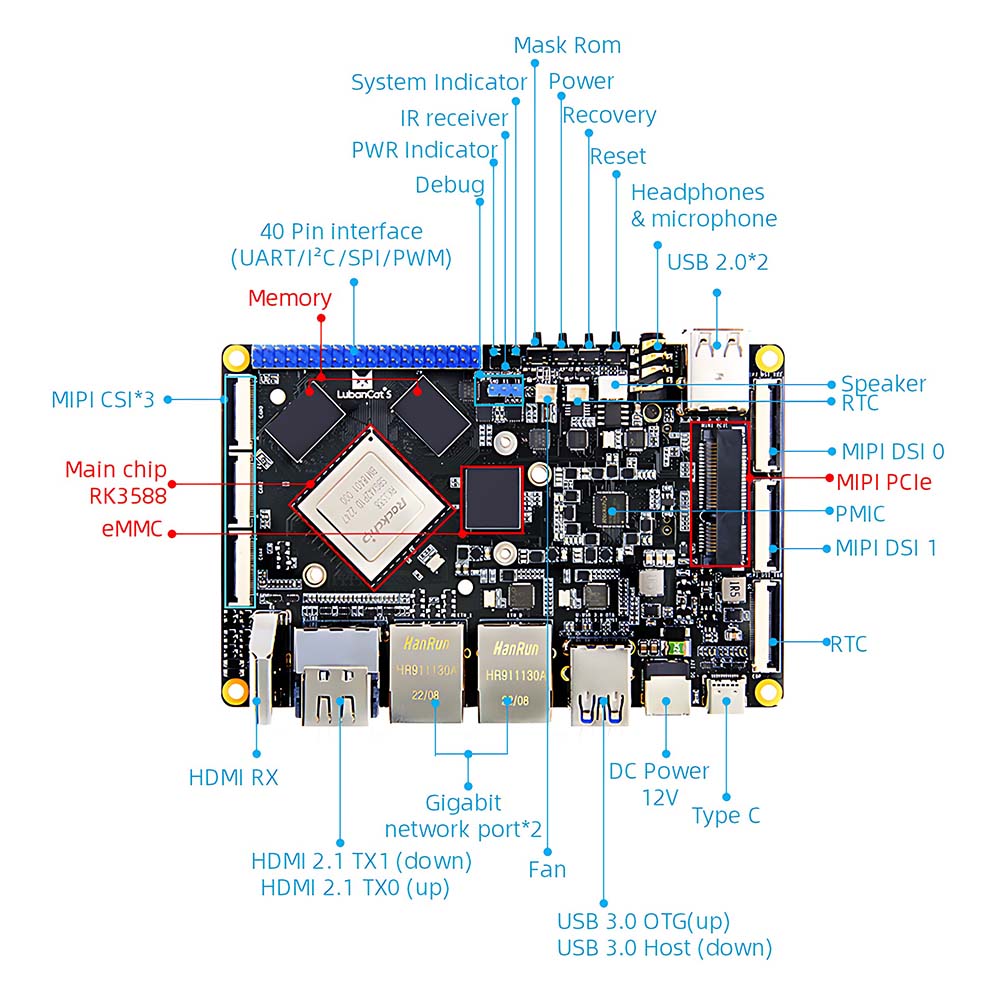

Parameter Lembaga RK3588

● Antara muka kuasa: 12V@2A DC Input, DC5.5*2.1 antara muka

● Cip Utama: RK3588 (quad-core A76+quad-core A55, Mali-G610, 6T Power Power)

● Memori: 4/8/16GB, LPDDR4X (keperluan penyimpanan lain boleh disesuaikan)

● Penyimpanan: 0/32/64/128GB, EMMC (keperluan penyimpanan lain boleh disesuaikan)

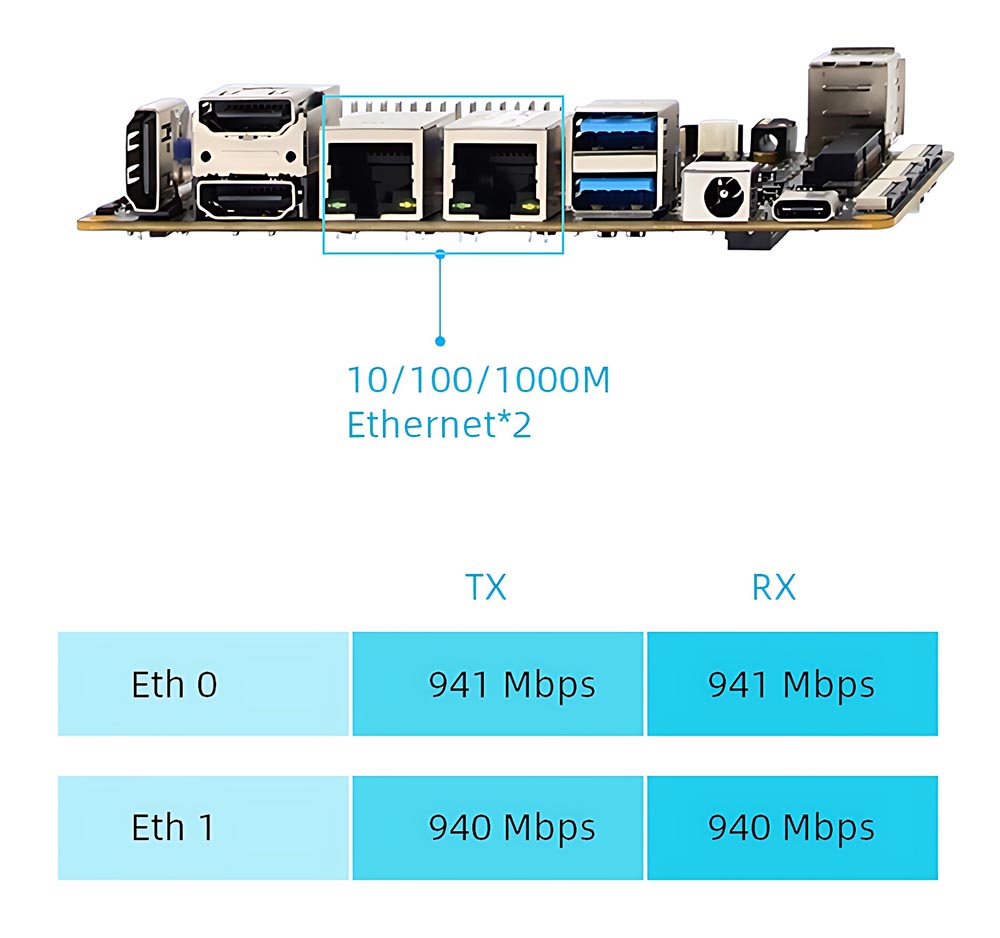

● Ethernet: port rangkaian gigabit*2, menyokong kadar penghantaran data 10/100/1000Mbps

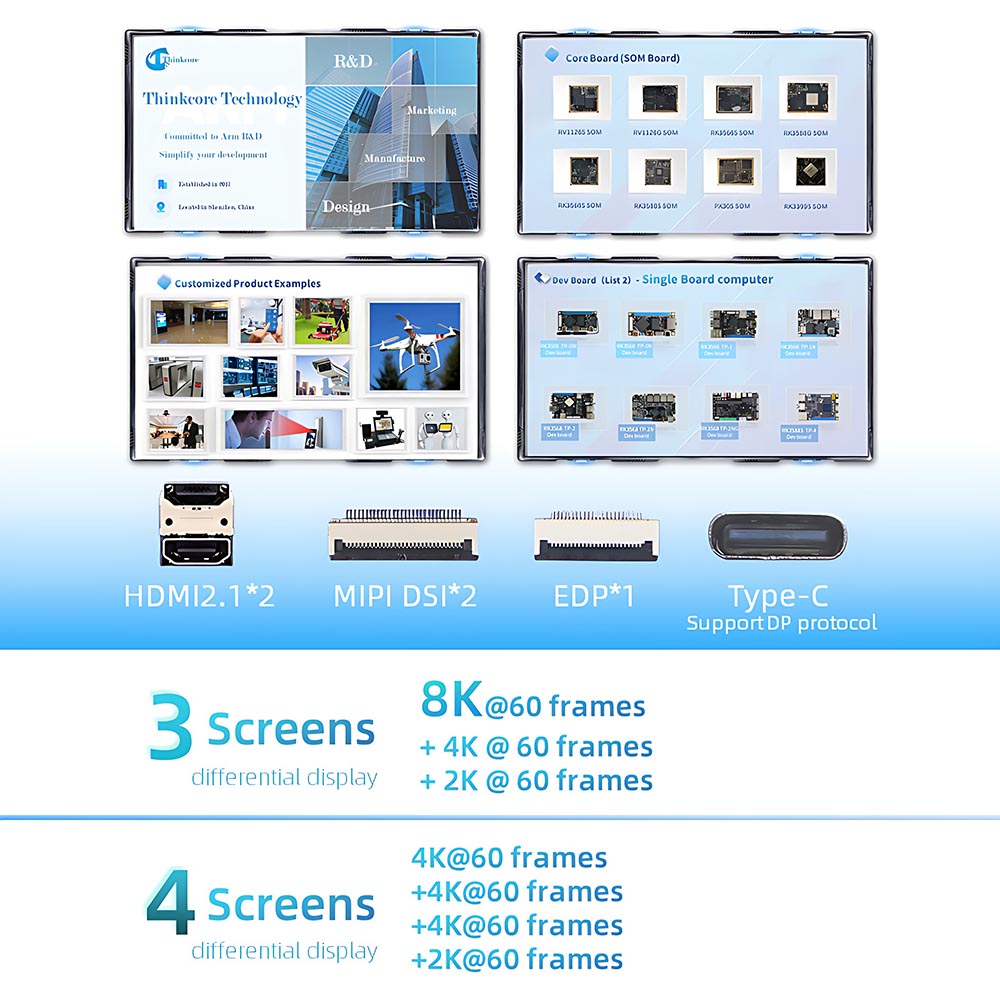

● HDMI: HDMI2.0 Input*1, sehingga 3840x2160@60fps; HDMI2.1 Output*2, menyokong paparan pelbagai skrin dengan skrin lain, resolusi maksimum 7680x4320@60Hz (resolusi 8K)

● EDP: Antara muka skrin EDP*1, menyokong paparan pelbagai skrin dengan skrin lain, resolusi tertinggi ialah 3840x2160@60Hz

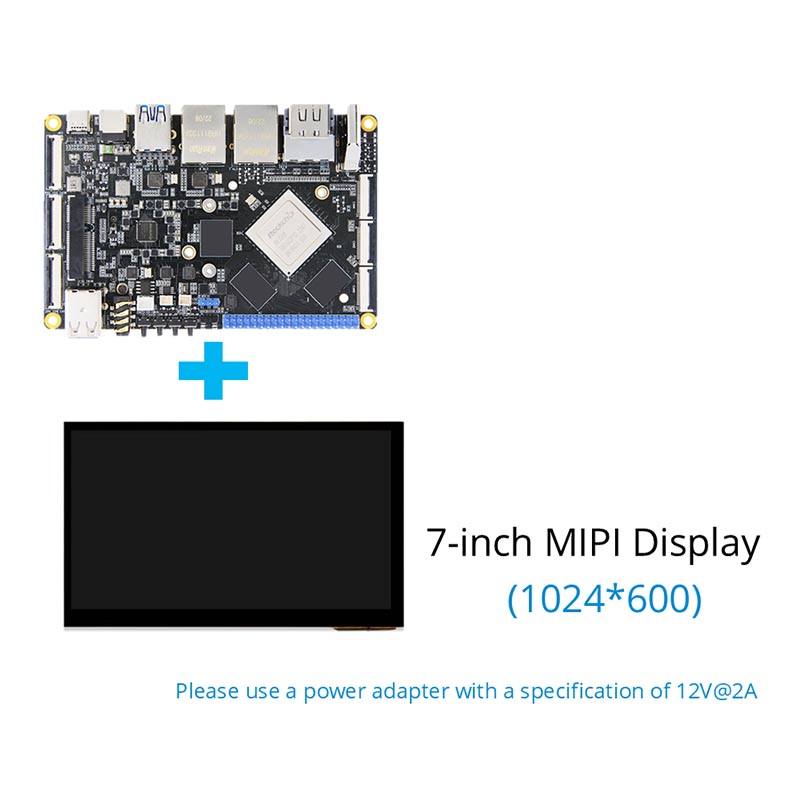

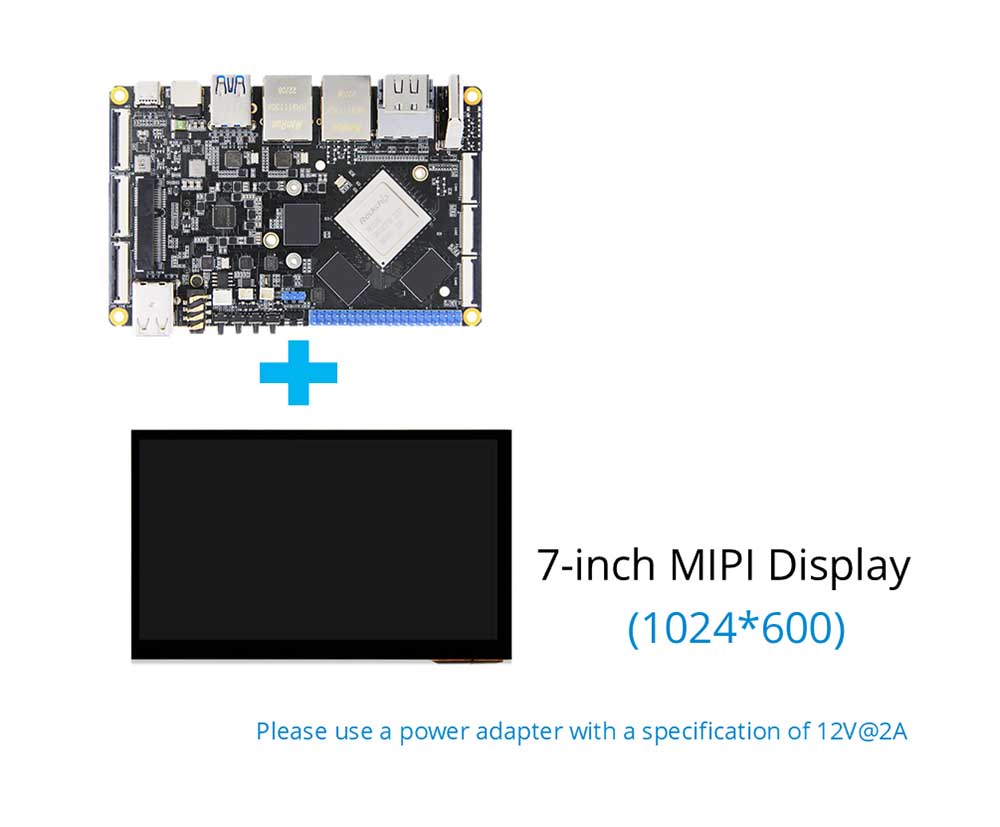

● MIPI DSI: Antara Muka Skrin MIPI*2, menyokong paparan pembezaan pelbagai skrin dengan skrin lain: Resolusi maksimum dalam mod MIPI tunggal ialah 1920*1080@60Hz

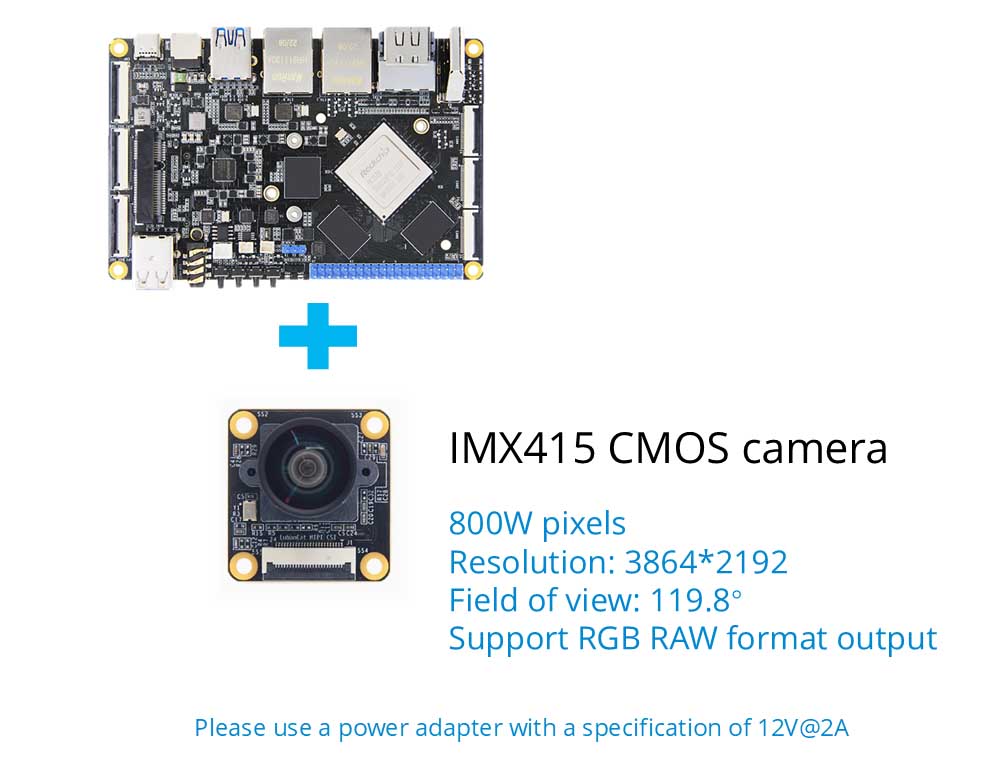

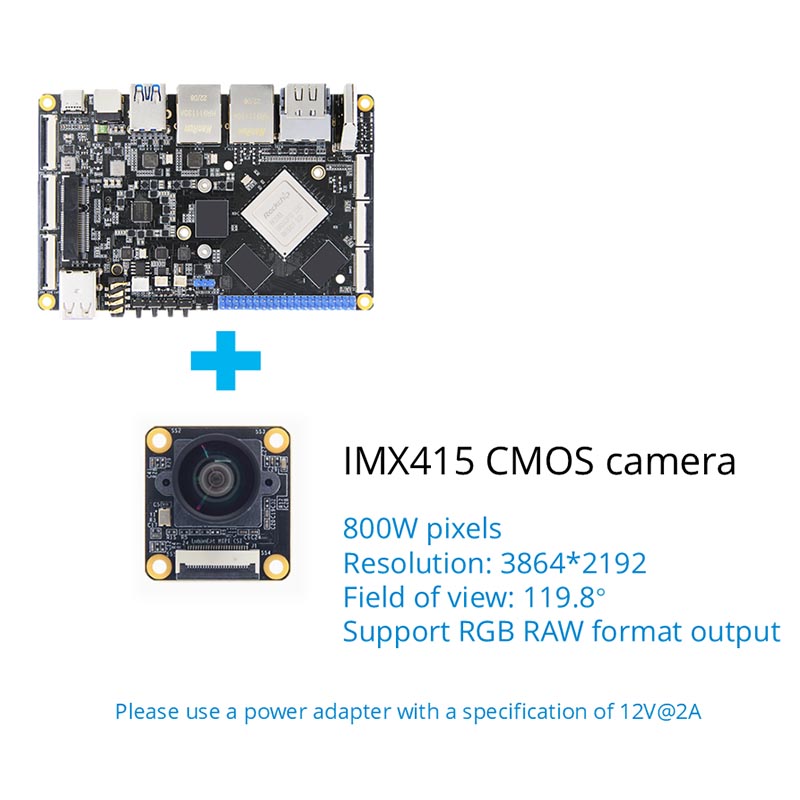

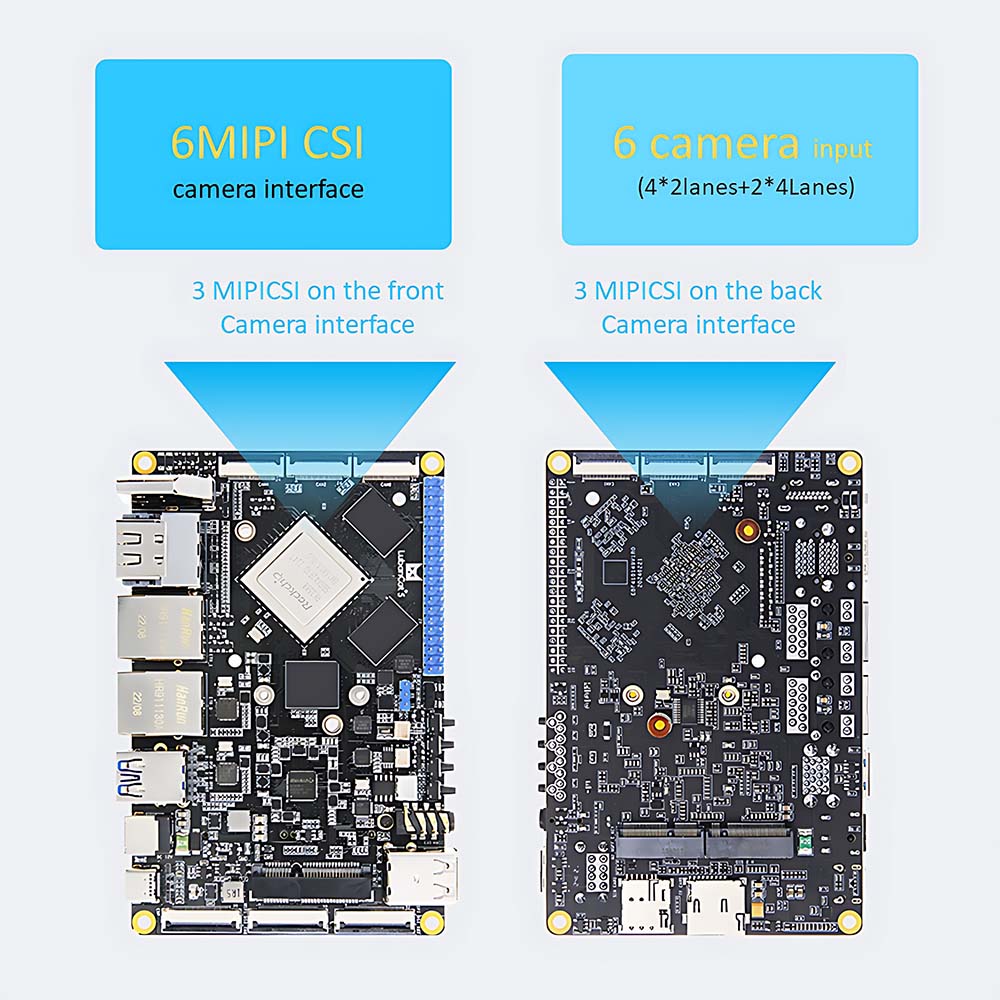

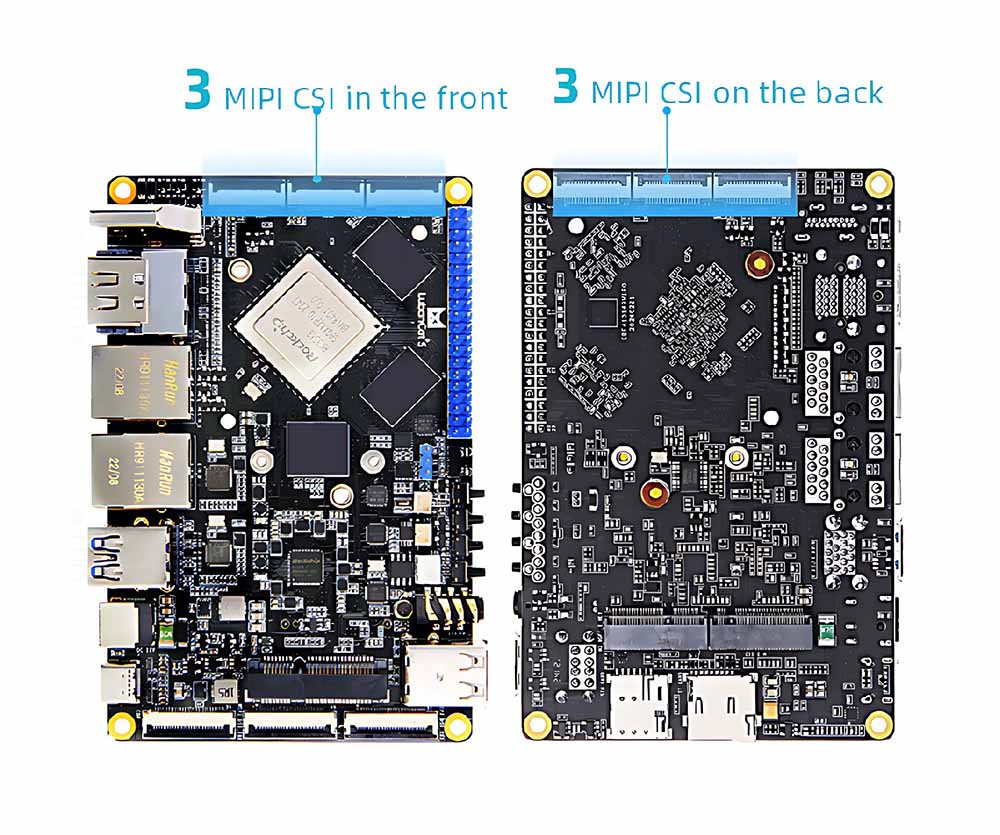

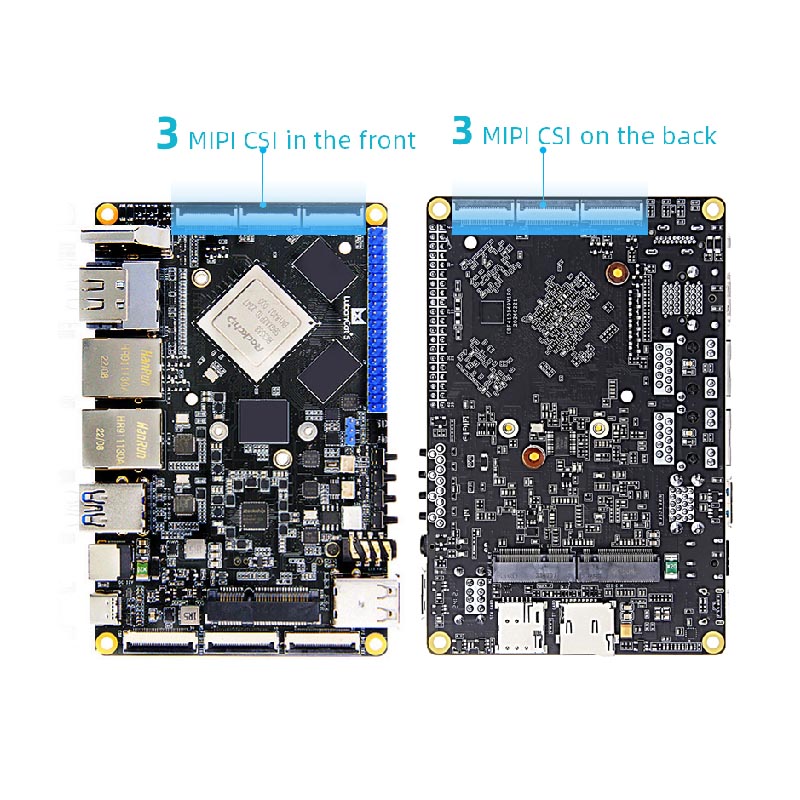

● MIPI CSI: Antara Muka Kamera MIPI*6 (Depan*3, Kembali*3)

● USB2.0: USB-HOSTTYPE-A antara muka*1; USB-OTGTYPE-A Interface*1

● USB3.0: USB-HOSTTYPE-A antara muka*2; Antara muka USB-OTGTYPE-C*1, boleh digunakan untuk pembakaran firmware, menyokong protokol DP1.4

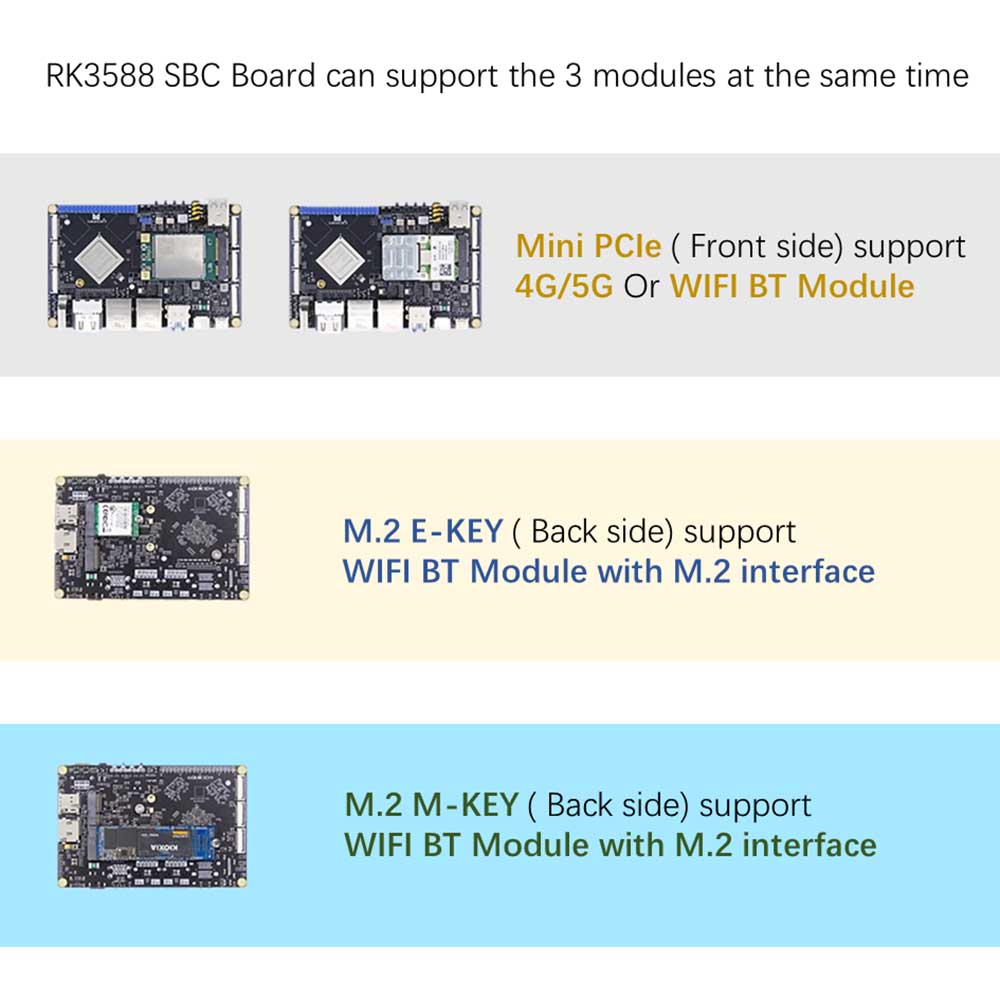

● Antara muka PCLE: Antara muka mini-PCLE, boleh digunakan dengan kad rangkaian WiFi yang ketinggian tinggi atau separuh tinggi, modul 4G atau modul antara muka mini-PCLE yang lain

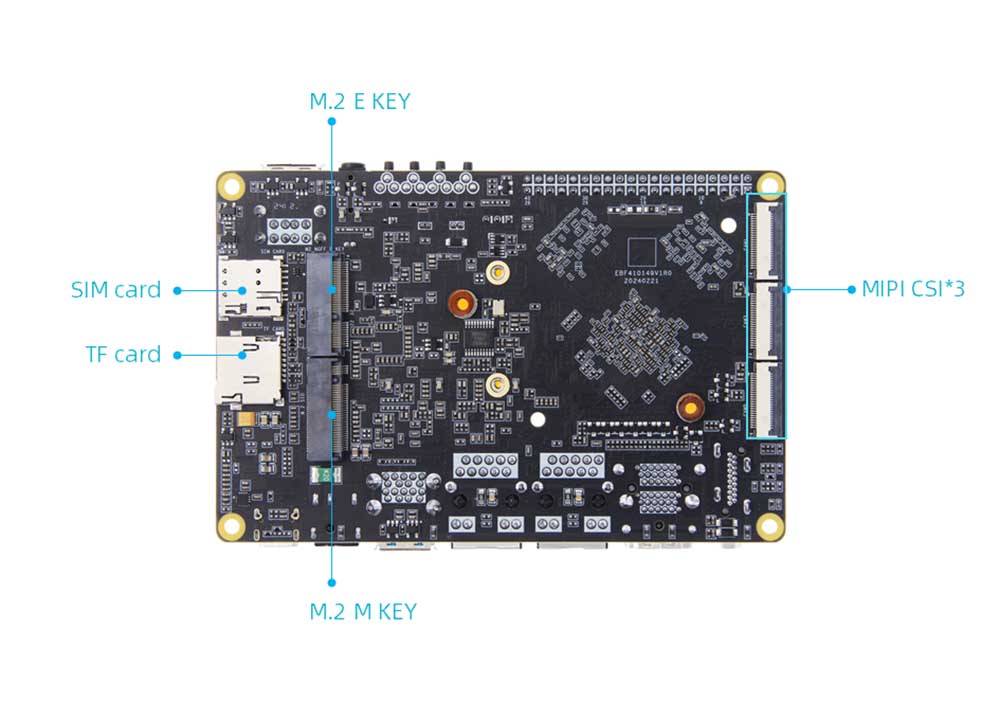

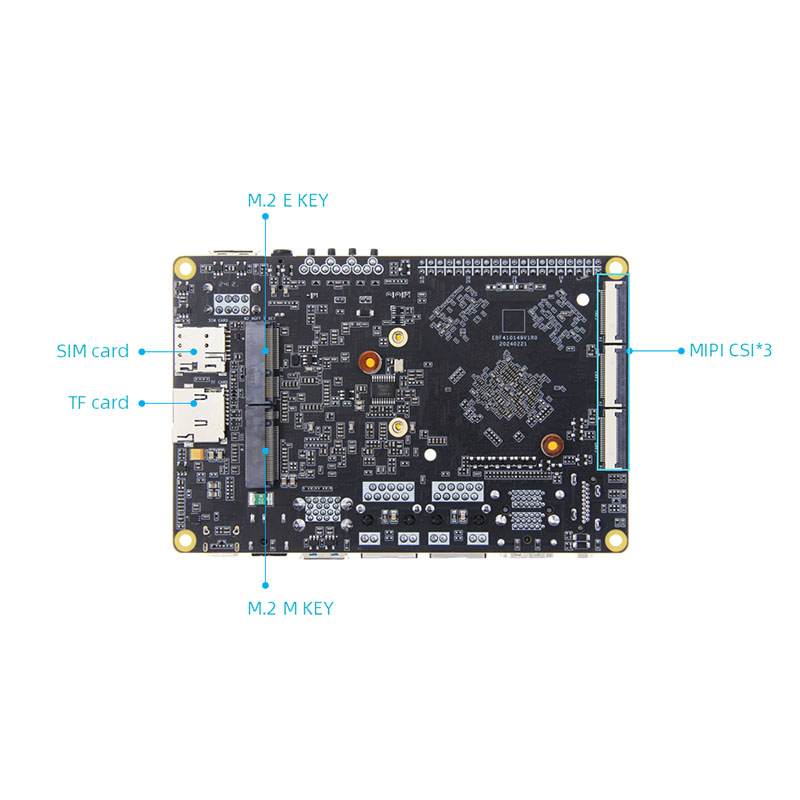

● M.2 Interface: M.2Ekey Interface*1, menyokong M.2 E-Key Wireless Network Card Module; M.2 M Interface Key*1, menyokong M.2 M-Key PCLE3.0*4LANES Spesifikasi 2280 HARD Drive

● Pemegang Kad SIM+TF: Pemegang Kad SIM*1, Pemegang Kad Micro SD (TF)*1, menyokong kad TF untuk memulakan sistem, menyokong sehingga 512GB, fungsi kad SIM perlu digunakan dengan modul 4G

● Antara muka 40pin: Serasi dengan antara muka Raspberry Pi 40pin, menyokong fungsi PWM/GPIO/PC/SPI/UART

● Port Serial Debug: Parameter lalai 1500000-8-N-1

● Audio: Mikrofon MIC Onboard*1; Antara muka Speaker SPK*1. Boleh dihubungkan dengan pembesar suara 1W; Output fon kepala + Input Mikrofon 2-dalam-1 Antara muka*1

● Butang: Butang Kuasa*1; Butang Maskrom*1; Butang Pemulihan*1; Butang Reset*1

● LED: Lampu penunjuk kuasa*1; cahaya penunjuk sistem*1

● Penerima Inframerah: Menyokong Fungsi Kawalan Jauh Inframerah

● RTC: Cip RTC RTC RTOW + Soket Kuasa RTC*1

● Antara Muka Kipas: Menyokong pemasangan peminat 5V atau 12V untuk penyejukan
