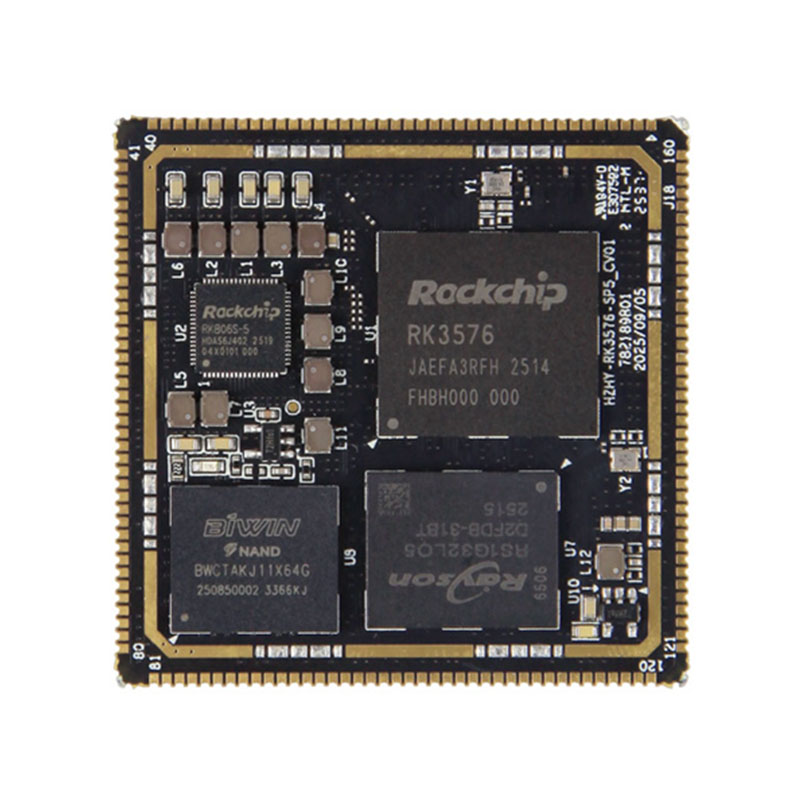

Rockchip RK3576 SOM

Pada teras RK3576 SOM terletak konfigurasi CPU okta-teras yang berkuasa, menampilkan empat teras Cortex‑A72 yang berjalan pada 2.2GHz dan empat teras Cortex‑A53 pada 1.8GHz. Seni bina heterogen yang besar.LITTLE ini membolehkan pengimbangan beban pintar, memastikan prestasi unggul untuk pelbagai tugas yang kompleks sambil mengoptimumkan kecekapan kuasa untuk operasi lanjutan—kritikal untuk persekitaran industri dengan keperluan tenaga yang ketat.

Dilengkapi dengan NPU 6TOPS@INT8, RK3576 SOM cemerlang dalam inferens AI pada peranti. Ia menyokong operasi ketepatan campuran termasuk INT4, INT8 dan FP16, dan serasi sepenuhnya dengan rangka kerja pembelajaran mendalam arus perdana seperti TensorFlow dan PyTorch. Ini membolehkan pembangun menggunakan aplikasi AI dengan lancar seperti penglihatan komputer, pengecaman pertuturan dan analitik tepi tanpa bergantung pada pengkomputeran awan, mengurangkan kependaman dan meningkatkan privasi data.

GPU Mali‑G52 MC3 bersepadu meningkatkan lagi keupayaan multimedia dan grafik SOM. Menyokong standard industri seperti OpenGL ES 3.2 dan Vulkan 1.2, ia membolehkan pemaparan 3D yang lancar, pemprosesan video definisi tinggi dan visualisasi UI lanjutan—sempurna untuk aplikasi seperti HMI industri, papan tanda digital dan sistem pengawasan pintar.

Sebagai penyelesaian gred industri, RK3576 SOM direka bentuk untuk memenuhi permintaan ketat persekitaran industri, memastikan operasi yang stabil walaupun dalam keadaan yang teruk. Kami menawarkan perkhidmatan penyesuaian OEM dan ODM fleksibel yang disesuaikan dengan keperluan projek khusus anda, termasuk konfigurasi antara muka tersuai, pilihan memori dan pengoptimuman perisian. Sama ada anda memerlukan papan teras RK3576 standard atau papan terbenam yang disesuaikan sepenuhnya, penyelesaian kami mempercepatkan kitaran pembangunan produk anda dan mengurangkan masa ke pasaran.

Pilih Rockchip RK3576 SOM untuk platform terbenam berprestasi tinggi yang boleh dipercayai yang menggabungkan ketahanan gred industri, pengkomputeran AI yang berkuasa dan penyesuaian serba boleh—membuka kunci kemungkinan baharu untuk aplikasi kelebihan pintar anda.

Spesifikasi Perkakasan SOM RK3576

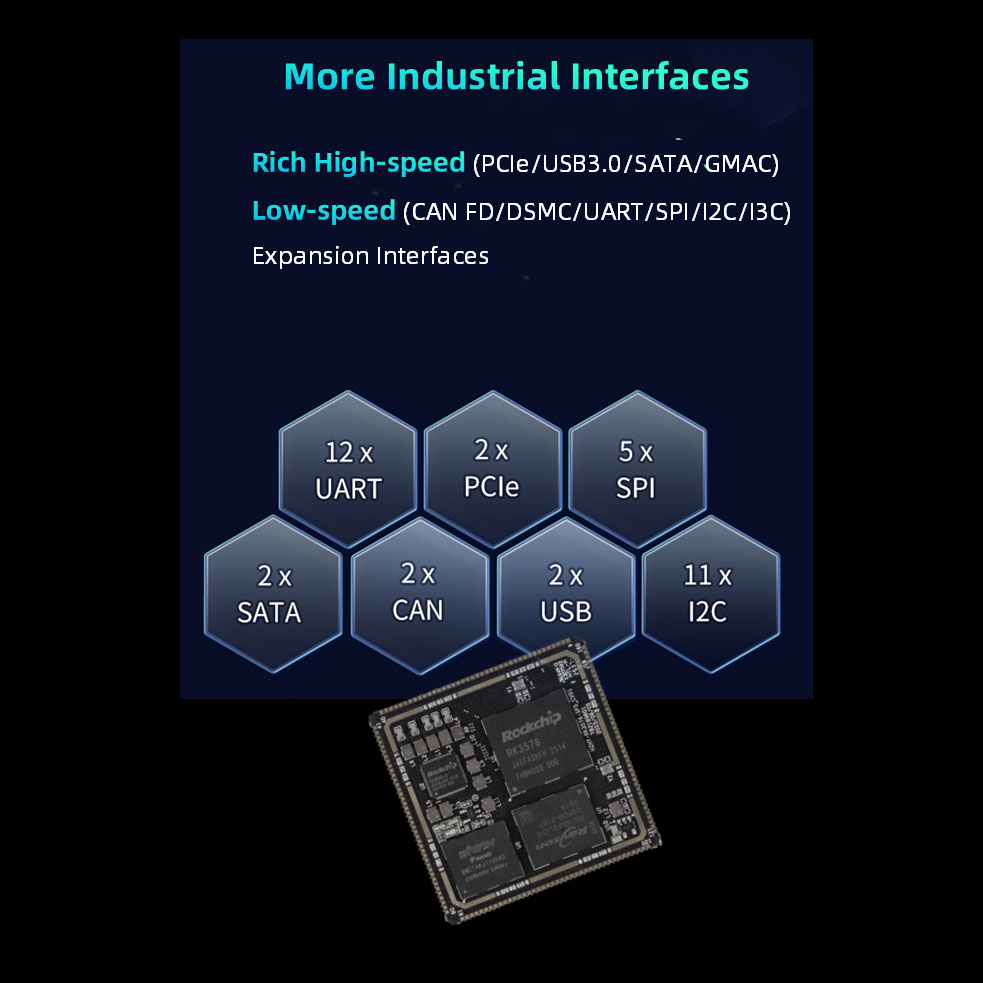

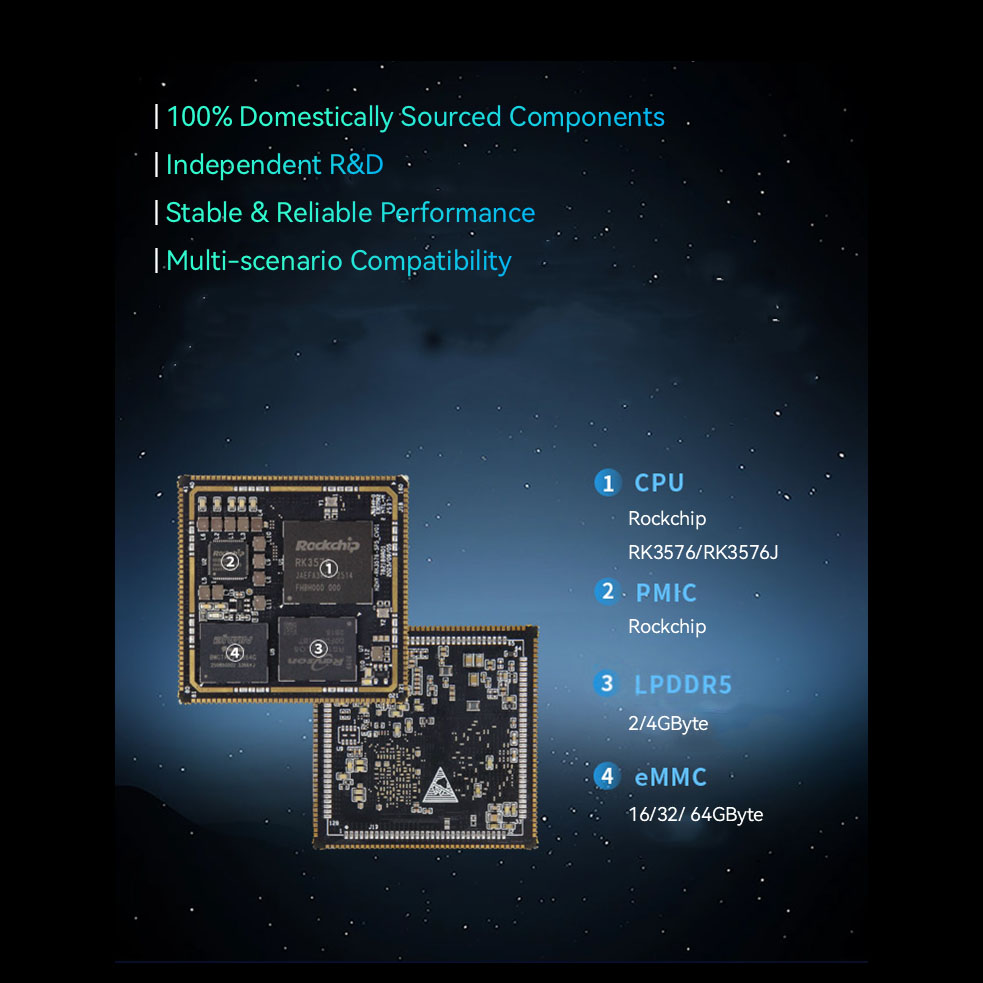

● CPU: Pemproses Quad-core Cortex-A72 + Quad-core Cortex-A53 processor

● Kelajuan Jam: 2.2GHz

● Memori: 2/4GB LPDDR5 (Kapasiti berbeza-beza bergantung pada versi yang dibeli)

● EMMC: 32/64GB eMMC (Kapasiti berbeza-beza bergantung pada versi yang dibeli)

● Pemprosesan Multimedia: Menyokong penyahkod 4K@120fps H.265, VP9, ​​AVS2 dan AV1; menyokong penyahkod 4K@60fps H.264; menyokong pengekod 4K@60fps H.264 dan H.265, pengekod/penyahkod JPEG berkualiti tinggi

● Pemproses Grafik: ARM Mali-G52-MC3

● NPU: NPU bebas terbina dalam, kuasa pengkomputeran 6 TOPS @INT8

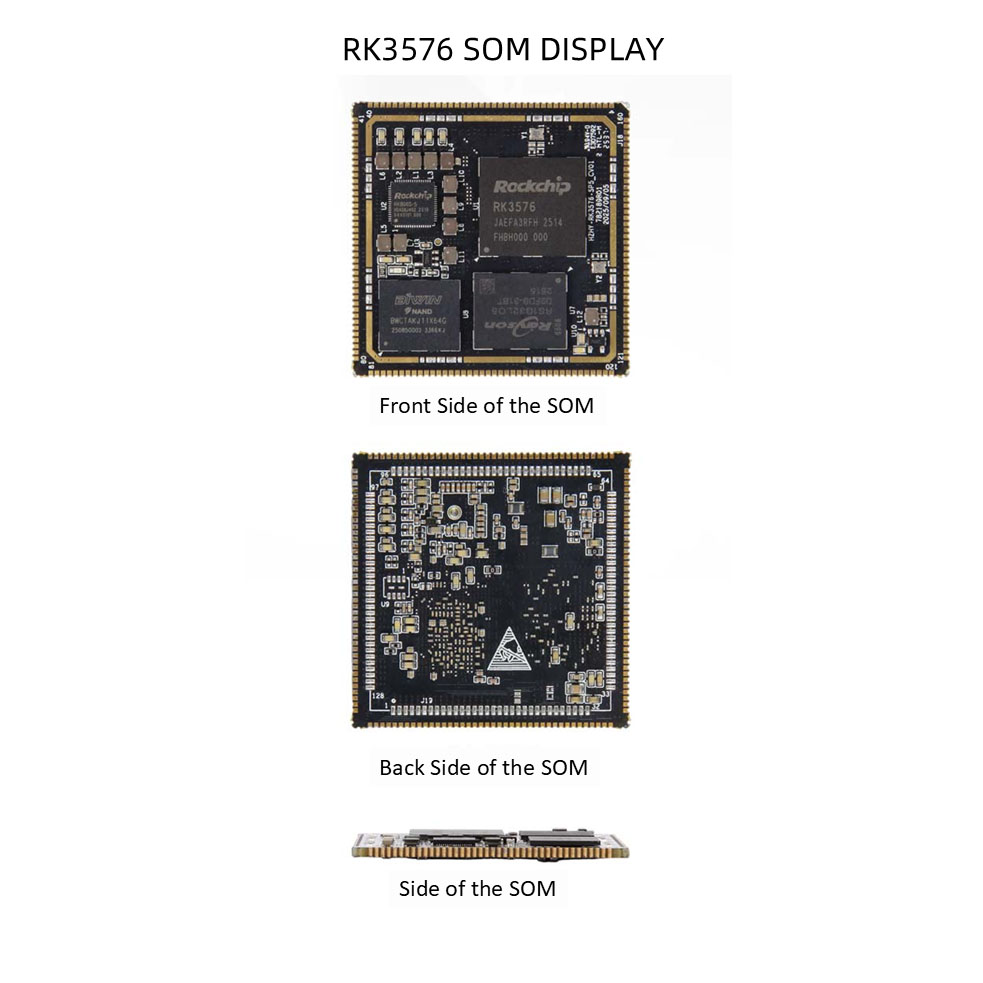

● Dimensi: 45mm x 45mm

● Antara muka: Antara muka lubang setem, 288 pin

● Suhu: -40°C~+85°C / 0°C~+70°C

● Voltan Kendalian: 5V

● Sistem Pengendalian: Linux, Ubuntu

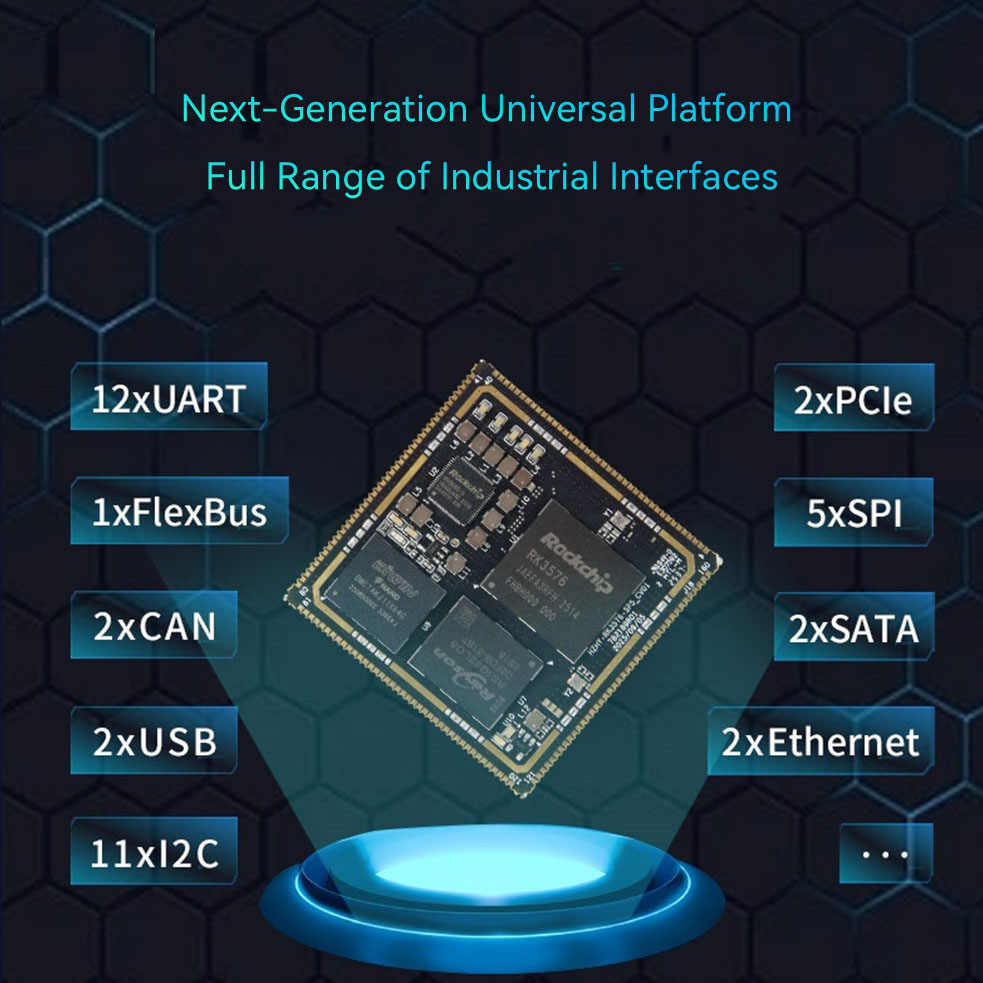

Parameter Fungsian SOM RK3576

● SDMMC (≤2 saluran): Menyokong protokol SDI03.0 dan protokol MMCV4.51. Lebar bas data 4-wayar; menyokong mod SDR104, dengan kelajuan maksimum 200MHz. Nota: Hanya SDMMC0 yang menyokong But System, dan lalai kepada fungsi kad SD;

menyokong peningkatan perisian tegar melalui kad SD apabila EMMC/UFS kosong, dan juga menyokong peningkatan perisian tegar EMMC/UFS melalui kad SD selepas but EMMC/UFS; SDMMC0 mengkonfigurasi VCCIO_SD_S0 kepada output 1.8V atau 3.3V mengikut mod operasi persisian dan sebenar; SDMMC1 ialah 3.3V; beberapa sumber pin dimultiplekskan.

● SARADC (≤7 saluran): Resolusi SARADC ialah 12-bit, kelajuan 1MS/s, julat voltan input ialah 0~1.8V; Nota: SARADC_VINO_BOOT dikhususkan untuk menetapkan jujukan but SYSTEMBOOT dan tidak boleh digunakan untuk fungsi lain; SARADC_VIN1 adalah lalai sebagai port pensampelan input nilai utama, dan dimultiplekskan sebagai butang mod Pemulihan (tidak boleh diubah suai);

SARADC_VIN2 ialah ID perkakasan papan, tidak dibawa keluar; SARADC_VIN3 dimultipleks untuk pengesanan audio;

SARADC_VIN4~7 boleh digunakan terus.

● USB (≤2 saluran): Nota: USB2_OTG0 ialah port pembakaran perisian tegar lalai untuk RK3576, sila pastikan anda menempah antara muka ini dalam aplikasi; USB3 dan USB2.0 OTG hanya boleh berfungsi sebagai Peranti atau HOST secara serentak; isyarat SS (5Gbps) USB3 OTG0 dimultipleks dengan DP1.4; isyarat SS (5Gbps) USB3 OTG1 dimultipleks dengan PCIE1 atau SATA1, dan fungsi USB tidak boleh digunakan apabila ditetapkan kepada fungsi PCIE atau SATA;

● SATA (≤2 saluran): Menyokong fungsi SATA PM, setiap port boleh menyokong 5 peranti; menyokong SATA 1.5Gb/s, SATA 3.0Gb/s, SATA 6.0Gb/s; menyokong eSATA.

Nota: Pengawal SATA0 dan PCIe0 dimultiplekskan; Pengawal SATA1 dan PCIe1 atau USB3_OTG1 dimultiplekskan;

● PCIe (≤2 saluran): 2 pengawal PCIe 2.1, kedua-duanya hanya menyokong mod RC;

Nota: Pengawal PCIe0 dan SATA0 dimultiplekskan; Pengawal PCIe1 dan SATA1 atau USB3_OTG1 dimultiplekskan;

● MIPI DPHY CSI RX (≤2 saluran): 2 port MIPI DPHY CSI RX, menyokong mod MIPI-CSI 2/4 lorong;

Nota: Pemisahan kepada mod 2 lorong + 2 lorong tidak disokong pada masa ini; maksimum 2 kamera boleh disambungkan;

● MIPI DCPHY CSI RX (≤1 saluran): 1 port MIPI DCPHY CSI RX, menyokong mod MIPI-DPHY 1/2/4 lorong atau mod MIPI-CPHY Trio 0/1/2;

● Nota: Pemisahan ke dalam mod 2 lorong + 2 lorong tidak disokong; TX dan RX bagi MIPI DCPHY Combo PHY hanya boleh dikonfigurasikan serentak sebagai mod DPHY TX dan DPHY RX, atau serentak sebagai mod CPHY TX dan CPHY RX. CIF (≤1 saluran): 1 saluran maksimum antara muka DVP 16-bit, menyokong 8/10/12/16-bit;

Nota: Antara muka 3.3V, beberapa sumber pin dikongsi;

● HDMI TX (≤1 saluran): Menyokong sehingga HDMI 2.1, sokongan maksimum untuk 4K@120Hz, menyokong mod HDMI FRL dan serasi ke belakang dengan mod HDMI TMDS;

Nota: Dikongsi dengan pengawal eDP;

● eDP (≤1 saluran): Menyokong sehingga eDP 3.1, sokongan maksimum untuk 4K@60Hz, menyokong mod Lorong 1/2/4, tidak menyokong Swap; Nota: Dikongsi dengan pengawal eDP;

● MIPI DCPHYCSI TX (≤1 saluran): 1 port MIPI DCPHYCSI RX, menyokong 1/2/3/4 Lorong mod MIPI-DPHY atau mod 0/1/2 Trio MIPI-CPHY;

● Nota: Tidak menyokong pemisahan kepada mod 2Lane+2Lane; MIPI DCPHY Combo TX dan RX PHY hanya boleh dikonfigurasikan serentak sebagai DPHY TX, mod DPHY RX, atau serentak sebagai CPHY TX, mod CPHY RX.

● DP (≤1 saluran): Menyokong sehingga eDP 3.1, sokongan maksimum untuk 4K@120Hz, menyokong mod Lorong 1/2/4, menyokong Swap;

Nota: Dikongsi dengan isyarat SS USB3 OTG0;

● LCD (≤1 saluran): Menyokong mod RGB 24-bit, resolusi maksimum 1920x1080@60Hz; menyokong mod BT1120 16-bit, resolusi maksimum 1920x1080@60Hz; menyokong mod 8-bit BT656, resolusi maksimum 720x576@60Hz; Nota: Beberapa sumber pin dikongsi.

● EBC (≤1 saluran): Menyokong output 8-bit/16-bit, maksimum 32 tahap skala kelabu, resolusi maksimum 2560x1920@85Hz;

Nota: Beberapa sumber pin dikongsi.

● Audio (≤9 saluran): 5 kumpulan SAI, menyokong mod tuan-hamba, lebar 8 hingga 32-bit dan kadar pensampelan sehingga 48kHz; 2 kumpulan PDM, mod induk, menyokong keupayaan input 8 saluran, lebar 16 hingga 32-bit, dan kadar pensampelan sehingga 192kHz; 2 kumpulan SPDIFTX; 1 kumpulan DSM PWMAudio;

Nota: Empat modul ASRC (Asynchronous Sample Rate Converter) disediakan untuk penukaran kadar sampel data audio; antara muka 1.8V/3.3V, beberapa sumber pin dikongsi;

● Ethernet (≤2 saluran): Menyokong 2 antara muka RGMII dengan kadar penghantaran data 10/100/1000Mbps.

Nota: Antara muka 3.3V RGMII/RMII, beberapa sumber pin dikongsi.

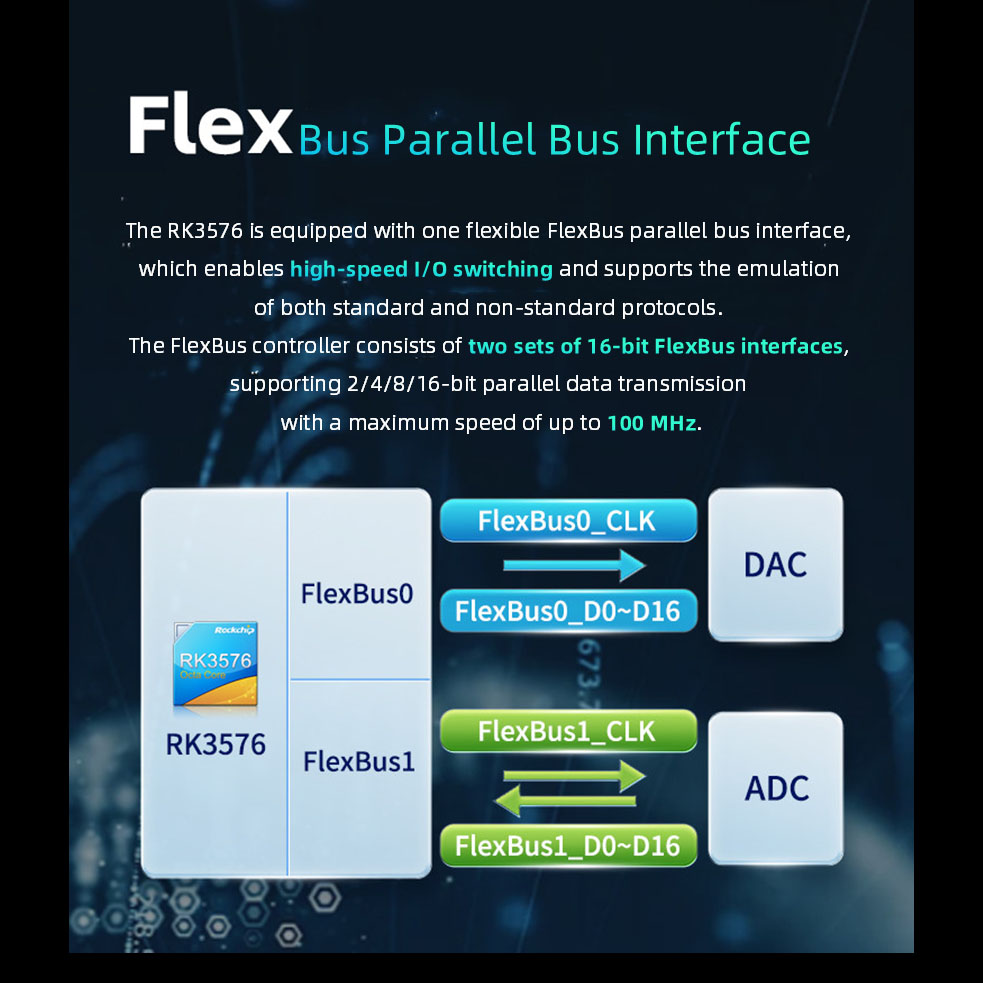

● FlexBus (≤1 saluran): Menyokong satu antara muka bas selari yang fleksibel - Antara muka FlexBus, yang boleh mencapai pensuisan I/O berkelajuan tinggi, dan boleh meniru beberapa protokol standard atau protokol tidak teratur. Senario aplikasi biasa ialah gabungan ADC 16-bit berkelajuan tinggi dan DAC 16-bit.

Nota: Antara muka 3.3V, beberapa sumber pin dikongsi.

● DSMC (≤1 saluran): Antara Muka Bersiri Kadar Data Berganda. Terutamanya digunakan dalam komunikasi peranti PSRAM atau komunikasi persisian LocalBus (seperti FPGA). Nota: Antara muka 3.3V, beberapa sumber pin dikongsi.

● UART (≤12 saluran): Kadar baud yang disokong maksimum ialah 8Mbps.

Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi.

● I³C (≤2 saluran): Menyokong mod alamat 7-bit dan 10-bit, dengan kelajuan maksimum sehingga 12.5 Mbit/s, serasi dengan bas I²C, dengan kelajuan maksimum sehingga 400 Kbit/s. Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi.

● I²C (≤11 saluran): Menyokong mod alamat 7-bit dan 10-bit, dengan kelajuan maksimum sehingga 400 Kbit/s.

Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi. SPI (≤5 saluran): Mod induk/hamba boleh dikonfigurasikan. Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi.

● CAN (≤2 saluran): Menyokong CAN-FD; menyokong 1Mbps.

Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi.

● PWM (≤3 saluran): 3 pengawal PWM bebas, menyokong sehingga 16 saluran PWM, pemasa/pembilang 32-bit.

Nota: Antara muka 1.8V/3.3V, beberapa sumber pin dikongsi.

Nota: Sesetengah sumber pin dimultiplekskan. Sila rujuk Jadual Perbandingan Fungsi Pin untuk butiran.

Hubungi kami untuk sampel dan maklumat lanjut!

Kelebihan Perkhidmatan

Pesanan Minimum: 1 Unit | Pesanan Pukal Disokong | SDK Percuma | Sokongan Teknikal Percuma | Penyesuaian Diterima
