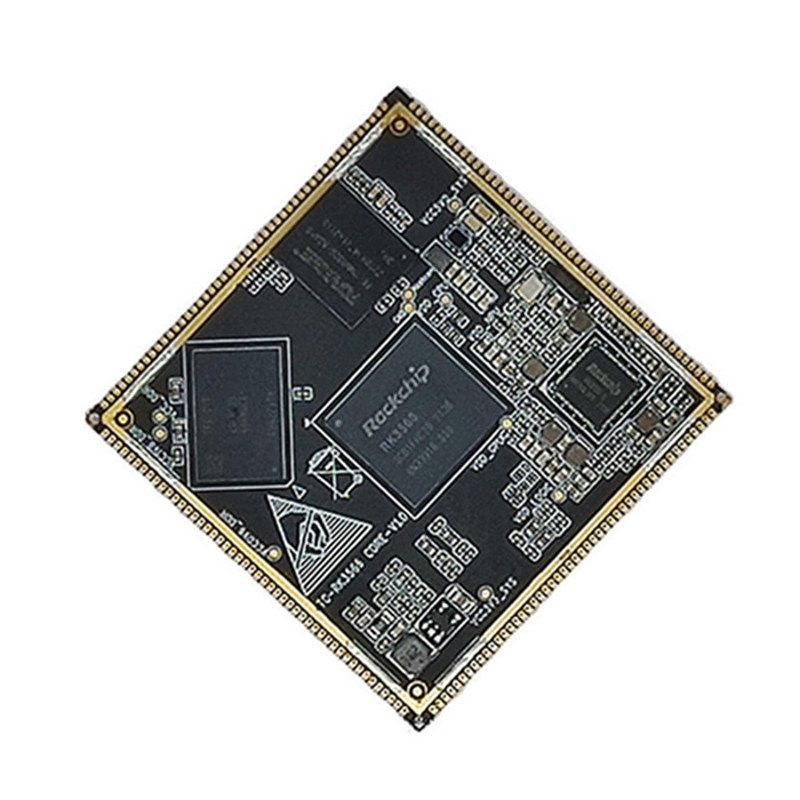

Rockchip RK3566 Papan Teras

Thinkcore adalah pengeluar lembaga teras China Rockchip RK3566 terkemuka. Ia menyokong konfigurasi port Ethernet RJ45 Ethernet adaptif gigabit, yang boleh mengakses dan menghantar data pada rangkaian dalaman dan luaran melalui port rangkaian dua, meningkatkan kecekapan penghantaran rangkaian; menyokong rangkaian wayarles.

Hantar Pertanyaan

Penerangan Produk

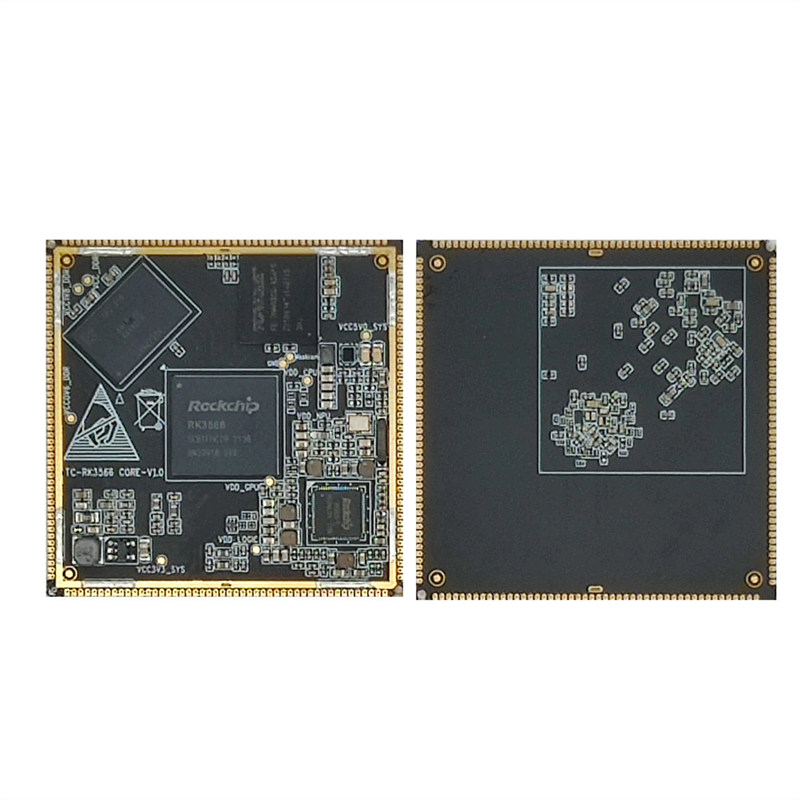

Thinkcore adalah pengeluar lembaga teras China Rockchip RK3566 terkemuka.

Mengenai item ini

• Ia menyokong konfigurasi port Ethernet RJ45 Ethernet adaptif gigabit, yang boleh mengakses dan menghantar data ke rangkaian dalaman dan luaran melalui port rangkaian dwi, meningkatkan kecekapan penghantaran rangkaian; menyokong rangkaian wayarles

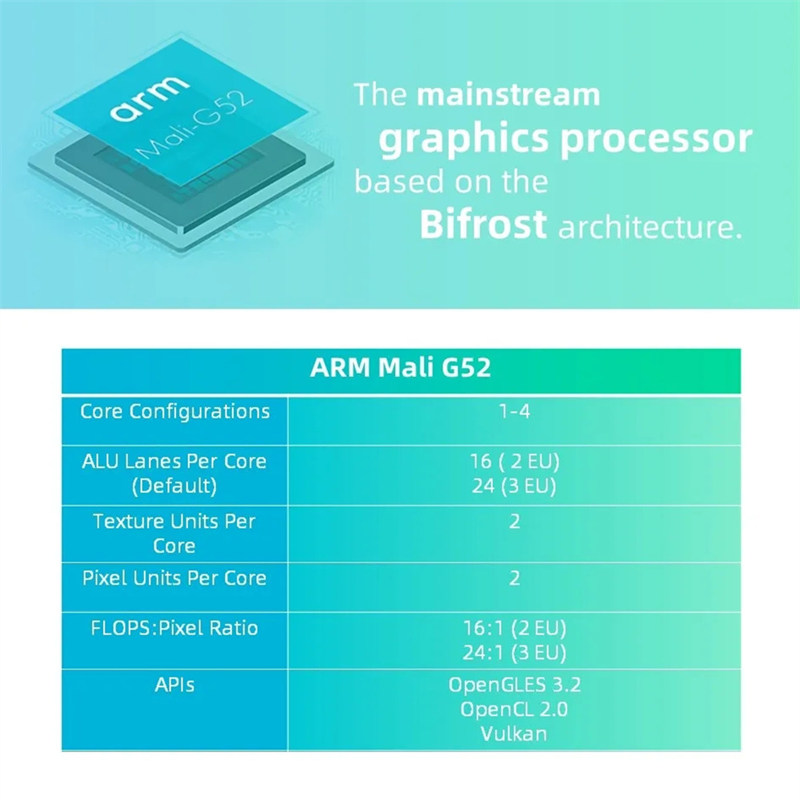

• GPU menyokong OpenGL ES3.2/2.0/1.1, Vulkan1.1; VPU dapat merealisasikan 4K 60fps H.265/H.264/VP9 Decoding Video dan 1080p 100fps H.265/H.264 Pengekodan video; NPU menyokong Caffe/Tensorflow dan lain-lain arus perdana bertukar model seni bina.

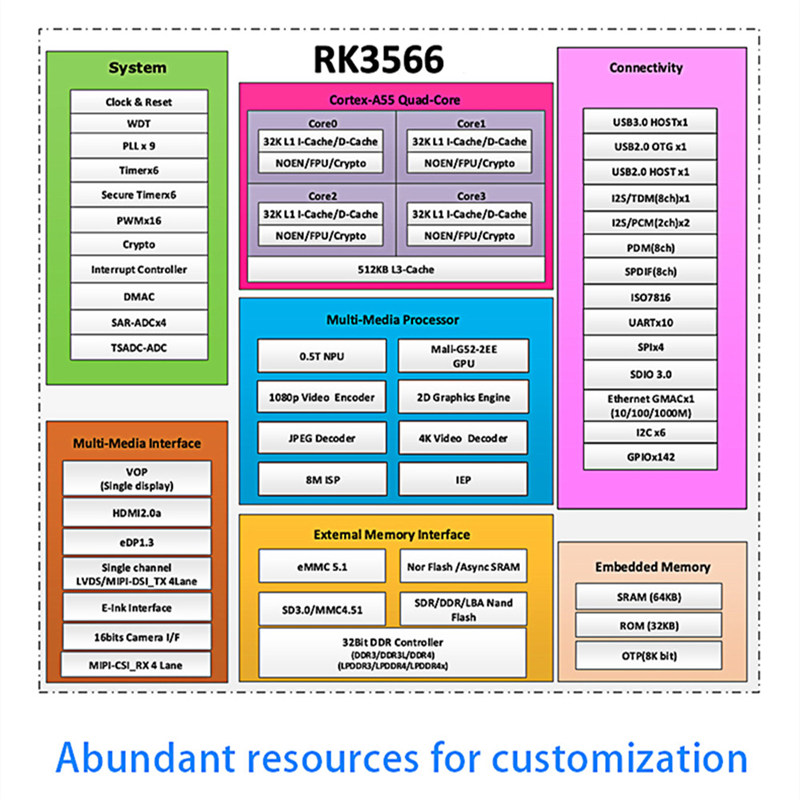

• RK3566 mengamalkan teknologi canggih 22nm, dengan kekerapan utama sehingga 2.0GHz, CPU boleh dilengkapi dengan kapasiti memori sehingga 8GB, yang boleh mencapai lebar bit 32bit, dan kekerapan sehingga 1600MHz.

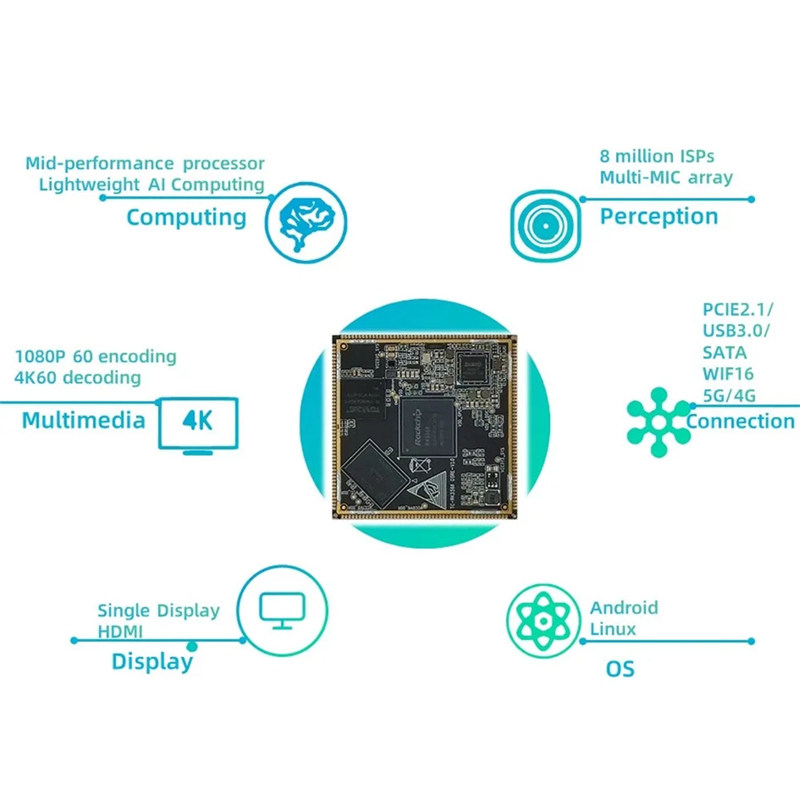

• RK3566 mempunyai MIPI-CSIX2, MIPI-DSIX2, HDMI2.0, antara muka video EDP, yang boleh menyokong sehingga tiga skrin dengan output paparan yang berbeza; pemproses isyarat imej ISP 8M terbina dalam, yang boleh menyokong kamera dwi dan fungsi HDR;

• Platform TC-RK3566 menyokong Sistem operasi Android 11.0, Linux, Ubuntu, dan Debian. Sistem ini berjalan dengan stabil dan boleh dipercayai, SDK adalah sumber terbuka, yang kondusif untuk pembangunan bebas oleh pelanggan.

Utama produk Parameter
Antara muka kuasa	12V@2A DC Input, Antara muka DC
Cip utama	RK3568, Quad Cortex-A55, 2.0GHz, Mali-G52
Ram	1/2/4/8GB, LPDDR4/4X, 1560MHz
Penyimpanan	8/32/64/128GB, EMMC
Ethernet	2.5g Ethernet port2; 10/100/1000m Port Ethernet Adaptive2
Hdmi	HDMI2.0 antara muka paparan, Sokongan paparan dwi-skrin dengan mipi-dsi
MIPI-DSI	Skrin MIPI antara muka, skrin mipi liar boleh dipasang, menyokong dwi skrin Paparkan dengan HDMI2.0
Mipi-chi	MIPI-CAMERA antara muka
USB2.0	Type-A menunjukkan antara muka 1 (tuan rumah). Antara Muka Type-C 1 (OTG), yang merupakan pembakaran firmware antara muka dan dikongsi dengan antara muka kuasa
USB3.0	Type-A port*1 (Tuan rumah)
Antara muka PCIe	Mini-pcie antara muka, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau ketinggian tinggi, 4G modul atau modul antara muka mini-PCIE yang lain
Antara muka SATA	Standard SATA antara muka
Cakera keras pwr Antara muka bekalan	Menyokong 12V output
Pemegang Kad SIM	Kad sim fungsi perlu digunakan dengan modul 4G
Antara muka 40pin	Serasi dengan Antara muka Raspberry Pi 40pin, menyokong fungsi PWM, GPIO, I²C, SPI, UART
Serial Debug pelabuhan	Lalai Parameter 1500000-8-N-1
TF Deck	Sokongan SD Micro (TF) sistem boot kad, sehingga 128GB
port audio	Output fon kepala + input mikrofon 2 dalam 1 antara muka
Speaker SPK antara muka	Speaker kuasa 1W boleh dihubungkan
Butang	Butang kuasa, Butang Maskrom; Butang pemulihan
Inframerah penerima	menyokong Fungsi Kawalan Jauh Inframerah
Antara muka kipas	menyokong pemasangan peminat untuk pelesapan haba
Bateri RTC antara muka	Menyokong RTC fungsi
