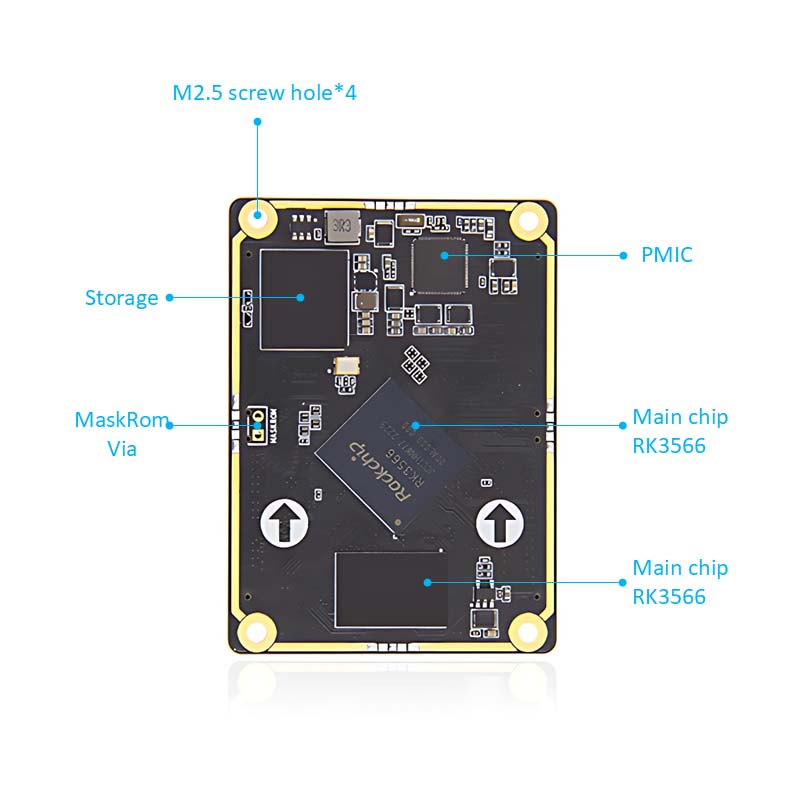

Rockchip RK3566 BTB Core Board

1. RockChip RK3566 BTB Core Board boleh digunakan sebagai komputer papan tunggal berprestasi tinggi dan motherboard tertanam untuk paparan, kawalan, penghantaran rangkaian, penyimpanan fail, pengkomputeran tepi dan senario lain.

2. Menggunakan RockChip RK3566 sebagai cip utama, ia mengamalkan teknologi proses 22nm, dengan kekerapan utama sehingga 1.8GHz, yang diintegrasikan dengan pemproses Cortex-A55 yang digunakan oleh Cortex-A55.

3. Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perkakasan onboard seimbang, dan julat aplikasi adalah luas.

4. Kuasa pengkomputeran NPU bebas terbina dalam boleh mencapai 1TOPS, yang boleh digunakan untuk aplikasi AI kecerdasan buatan ringan.

5. Integrasi yang tinggi, dengan antara muka pengembangan yang kaya, dengan port Ethernet Gigabit, HDMI, EDP, MiniPCLE, USB3.0, USB2.0, antara muka skrin MIPI dan antara muka kamera MIPI, antara muka audio dan peridam lain, dapat memberikan permainan penuh kepada pemproses

6. Secara rasmi menyokong arus perdana Andriod 11, Debain, imej sistem operasi Ubuntu, dan boleh digunakan untuk pelbagai persekitaran aplikasi yang berbeza.

7. Sumber terbuka sepenuhnya, menyediakan tutorial rasmi, lengkap kit pembangunan pemandu SDK, skema reka bentuk dan sumber lain, anda boleh memulakan tanpa bintik -bintik buta.

Ciri -ciri produk

1. SDK percuma

2. Lembaga ke struktur papan. RK3566 RK3568 Dua Papan Teras serasi

3. Menyokong pelbagai antara muka skrin, menyokong sehingga 4k60 output bingkai. Menyokong HDMI, MIPI DSI, EDP, LVD

4. NPU bebas terbina dalam, kuasa pengkomputeran boleh mencapai 1top

5. Konfigurasi Pelbagai: 1/2/4/8GB LPDDR4; 8/32/64/128GB EMMC

6. 4K Decoding; Port gigabit Ethernet; USB3.0

7. Memberi sokongan teknikal

Parameter produk

Parameter teras

Penyambung: 260PINS DDR4 CONNECTOR, MODEL: ASOA826-H2SB-7H

Cip Utama: RK3566 (Quad-Core Cortex-A55, 1.8GHz, Mali-G52)

IO: 260 jari emas, jarak 0.5mm, membawa semua i0

Memori: 1/2/4/8GB, LPDDR4/4X, 1056MHz

Penyimpanan: 8/32/64/128GB, EMMC

Parameter Papan Papan

Penyambung: 260PINS DDR4 CONNECTOR, MODEL: ASOA826-H2SB-7H

Antara Muka Kuasa: 12V@1A (1A dan ke atas) Input DC, antara muka DC

Ethernet: port Ethernet penyesuaian 10/100/1000m

HDMI: HDMI2.0 Interface Skrin*1, Resolusi Maksimum 4096*2160@60Hz

LVD: Interface Skrin LVDS*1, Single Channel 8bit

MIPI-DSI: Interface Skrin MIPI*1; Mod MIPI Single Resolusi Maksimum 1920*1080@60Hz

MIPI-CSI: Antara Muka Kamera MIPI*2, Pluggable IMX415/OV8858 CAMERA

EDP: EDP1.3 Antara Muka Skrin*1, Antara Muka Sentuh EDP*1

USB2.0: antara muka jenis-A*3 (host); Antara Muka Type-C*1 (OTG), untuk antara muka pembakaran firmware

USB3.0: Antara Muka Jenis-A*1 (Host)

WiFi+Bluetooth: Modul Bluetooth Wifi Onboard, Model: RTL8821CU

Antara muka PCLE: Antara muka mini-PCLE, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau ketinggian tinggi, modul 4G atau modul antara muka mini-PCLE yang lain

Pemegang Kad SIM: Fungsi kad SIM perlu digunakan dengan modul 4G

1²C: 1²C*2

Port Serial: Port Serial Debug*1 (UART2) Parameter lalai 1500000-8-N-1; Port siri lvttl*2 (UART7 & UART9); RS232*2 (UART3 & UART4); RS485*2 (UART1 & UART6)

Pemegang Kad TF: Kad Sokongan Mikro SD (TF) untuk memulakan sistem, sehingga 512GB

Audio: Output Audio, Jack Audio 3.5mm*1 (Hijau); Input audio, Jack Audio 3.5mm antara muka mikrofon mikrofon*1 (merah)*1

Antara Muka Pembesar SPK*1, boleh menyambung pembesar suara 1W

Butang: butang kuasa; Butang Maskrom; Butang pemulihan

Penerima Inframerah: Menyokong Fungsi Kawalan Jauh Inframerah

RTC: soket kuasa RTC*1

Antara Muka Kipas: Menyokong pemasangan penyejukan kipas 5v
