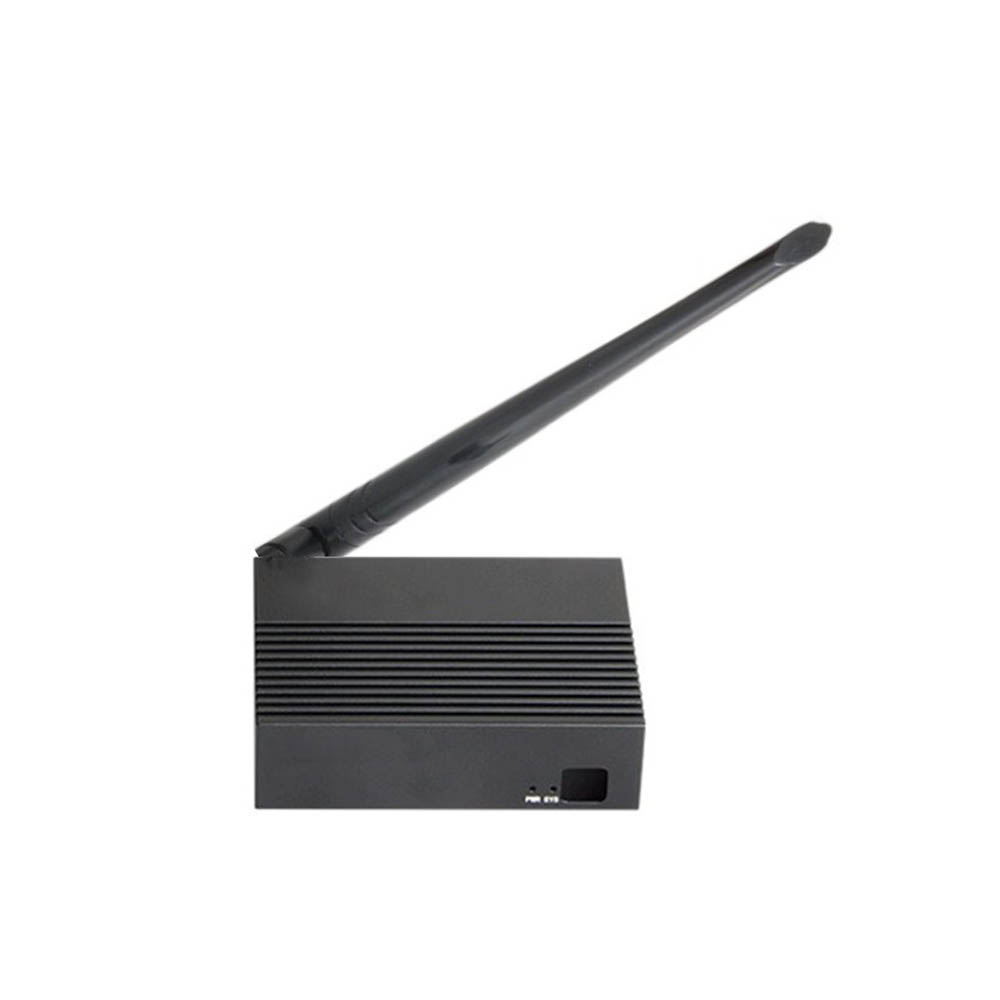

Rockchip RK3566 Kotak Pengkomputeran EDGE AI

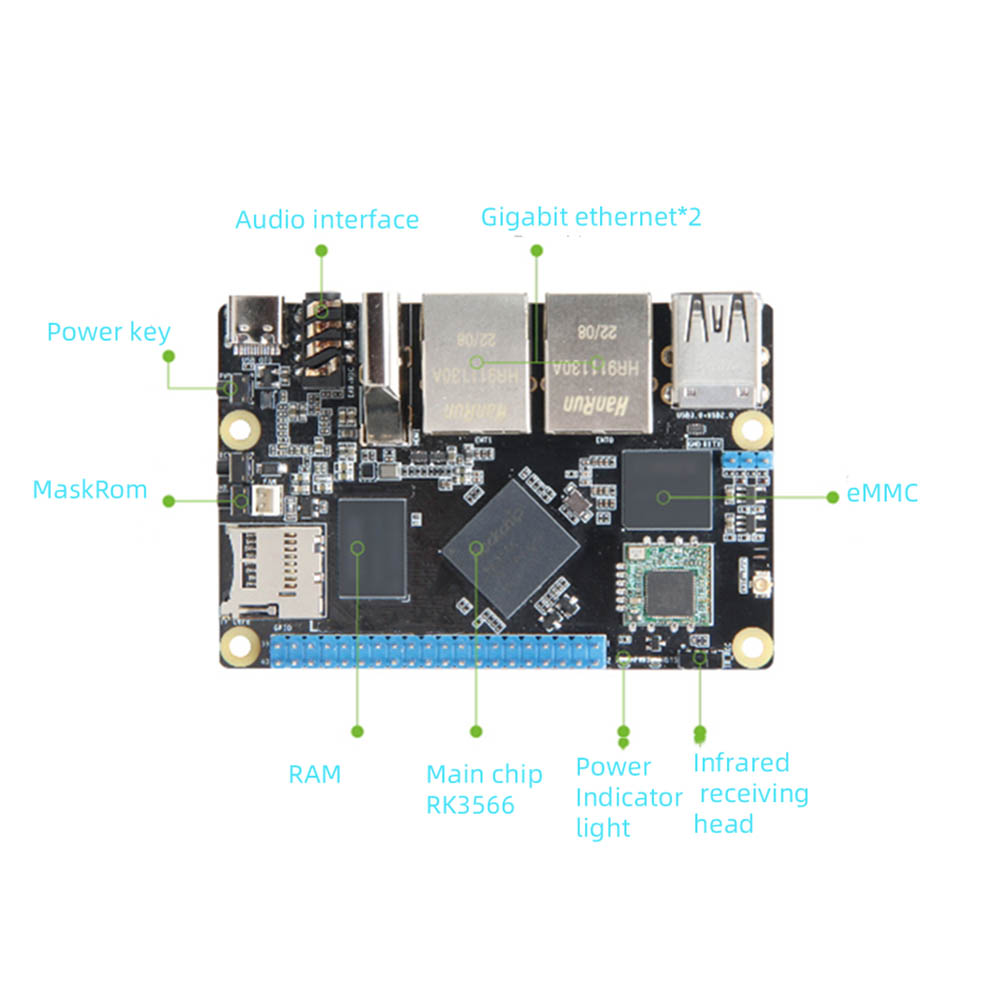

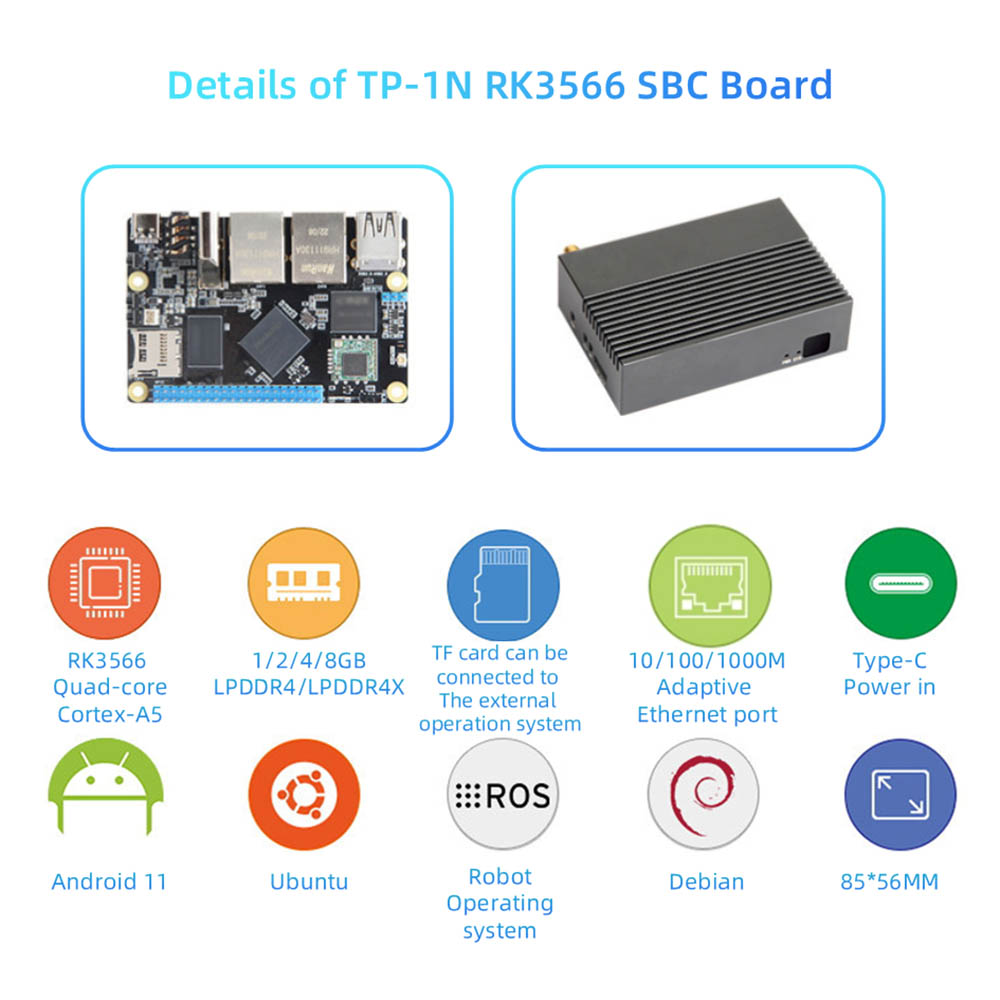

Pengenalan Lembaga Pembangunan

● Lembaga pembangunan ini adalah komputer cip tunggal yang berpengalaman rendah. Ia mempunyai sejumlah besar perkakasan yang biasa digunakan di atas kapal, dan boleh digunakan sebagai komputer papan tunggal yang berprestasi tinggi dan motherboard tertanam. Ia terutamanya bertujuan untuk pembuat dan pemaju peringkat kemasukan tertanam, dan boleh digunakan dalam pelbagai senario seperti paparan, kawalan, dan penghantaran rangkaian.

● Menggunakan RockChip RK3566 sebagai cip utama, ia dilengkapi dengan dwi-band wifi+bt4.2 modul tanpa wayar dual gigabit ethernet port, usb3.0, usb2.0, mini pcle, hdmi, mIPI screenface dan miPI camera, interface conce, confery, confery, interface conce, converder, conferdin, conferdin, conferdin, conferdin, conferdin, conferdin, confer, conferdin pin, serasi dengan antara muka Raspberry Pi.

● Lembaga menyediakan pelbagai konfigurasi memori dan penyimpanan untuk dipilih, dan dengan mudah boleh menjalankan sistem Linux atau Android.

● Kuasa pengkomputeran NPU bebas terbina dalam boleh mencapai 1TOPS, yang boleh digunakan untuk aplikasi kecerdasan buatan ringan.

● Secara rasmi menyokong arus perdana Andriod 11, Debain, imej sistem operasi Ubuntu, yang boleh digunakan untuk pelbagai persekitaran aplikasi yang berbeza.

● Sumber terbuka sepenuhnya, menyediakan tutorial rasmi, menyediakan kit pembangunan pemandu SDK yang lengkap, skema reka bentuk dan sumber lain, mudah untuk pengguna menggunakan dan pembangunan sekunder.

Parameter Lembaga Pembangunan

● Antara Muka Kuasa: 5V@3A DC Input, Type-C Interface

● Cip Kawalan Utama: RK3566 (Quad-Core Cortex-A55, 1.8GHz, Mali-G52)

● Memori: 1/2/4/8GB, LPDDR4/4X, 1056MHz

● Penyimpanan: 8/32/64/128GB, EMMC

● Rangkaian Tanpa Wayar: 802.

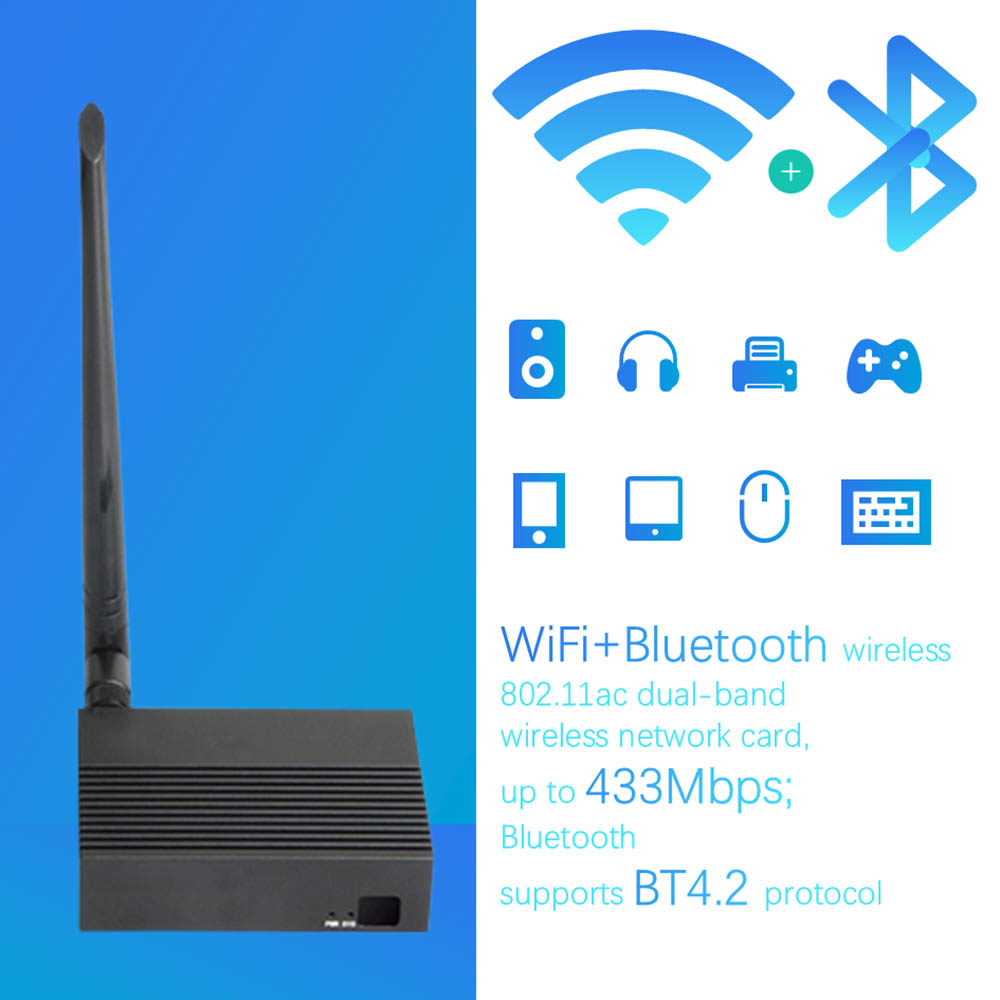

● Bluetooth: Menyokong protokol BT4.2

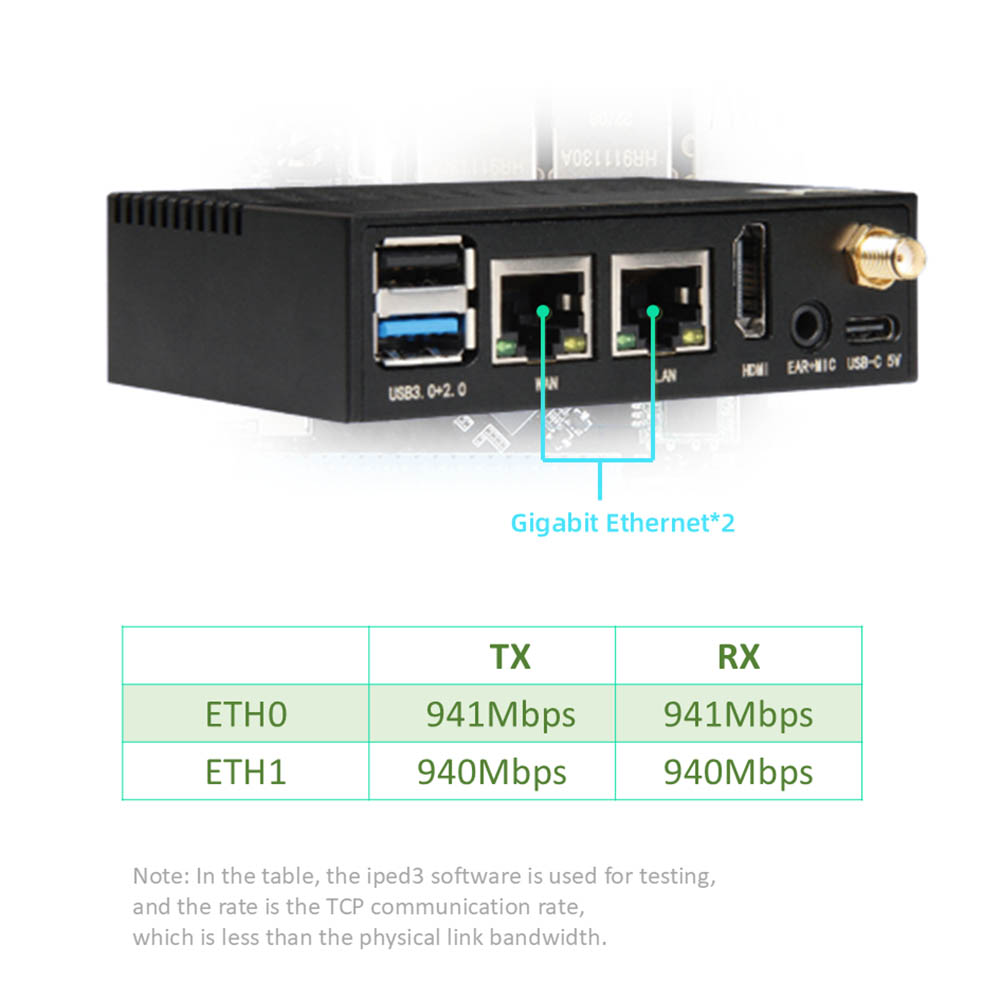

● Ethernet: port ethernet penyesuaian 10/100/1000m*2

● HDMI: HDMI2.0

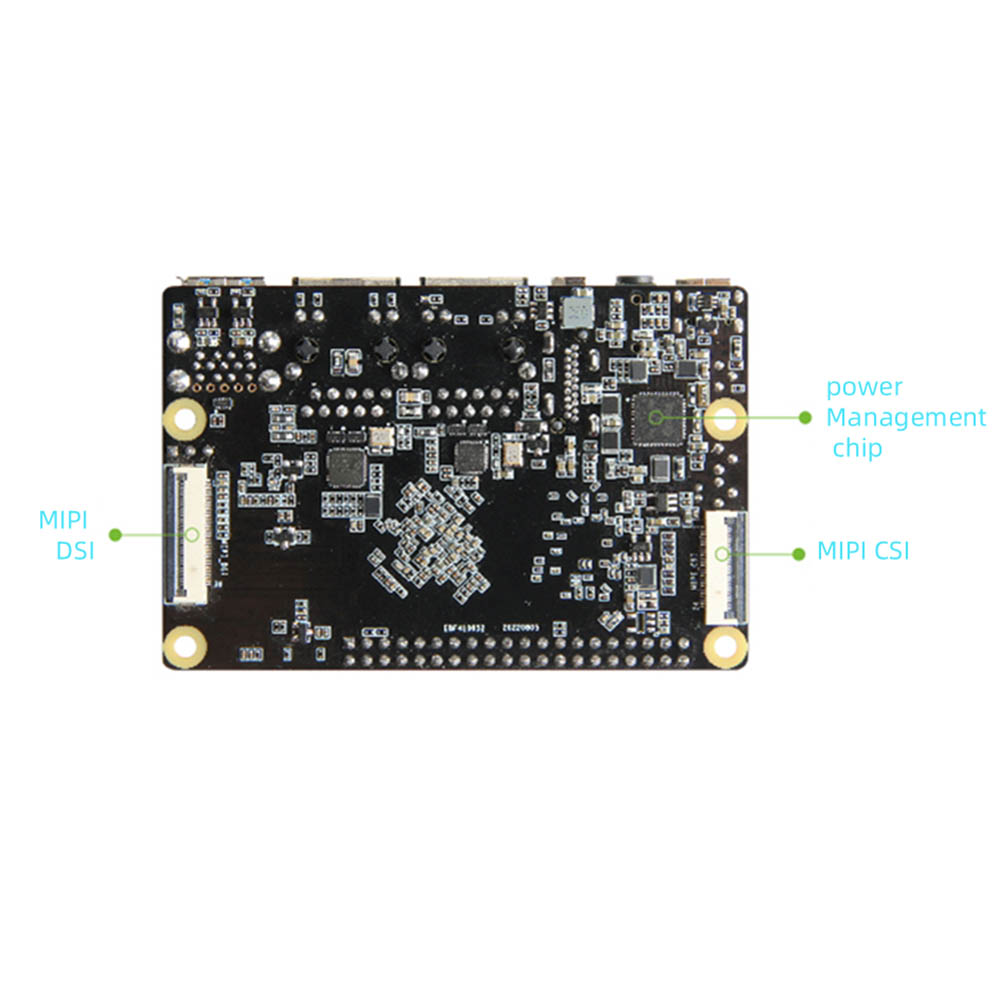

● Antara muka paparan: antara muka skrin Mipi-Dsi MIPI

● MIPI-CSI: Antara muka kamera MIPI

● USB2.0: Antara Muka Jenis-A*1 (Host); Antara muka jenis-c *1 (OTG), untuk antara muka pembakaran firmware, dikongsi dengan antara muka kuasa

● USB3.0: Antara Muka Type-A*1 (Host) Interface 40pin Serasi

● Dengan antara muka Raspberry Pi 40pin, menyokong PWM, GPIO, I²C, SPI, UART

● Fungsi

● Port Serial Debug: Parameter lalai 1500000-8- N- 1

● Pemegang Kad TF: Sokongan Sistem Boot Kad Mikro SD (TF), sehingga 128GB

● Antara muka audio: output fon kepala + input mikrofon 2 dalam 1 antara muka

● Butang: butang kuasa; Butang Maskrom; Butang pemulihan

● Penerima Inframerah: Fungsi Kawalan Jauh Inframerah Sokongan

● Antara muka kipas: Sokong pemasangan peminat untuk pelesapan haba

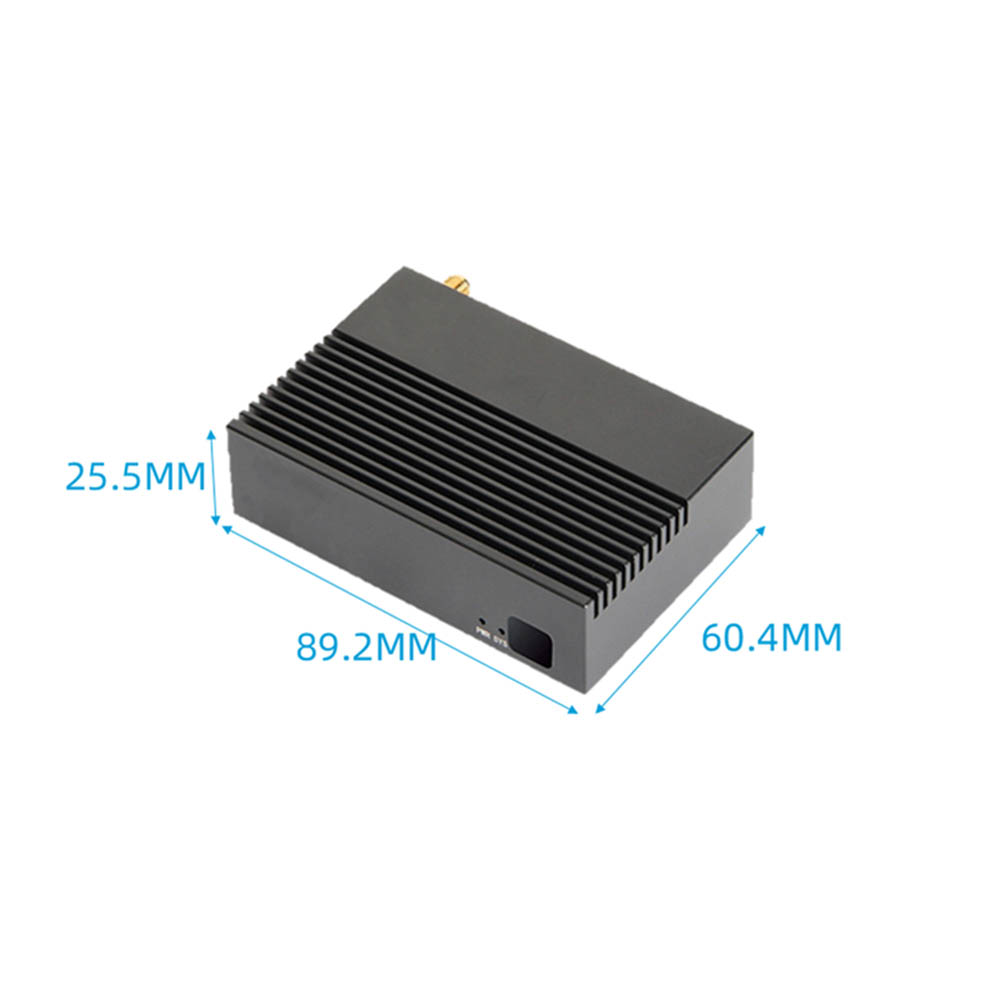

Parameter kes ditunjukkan di bawah

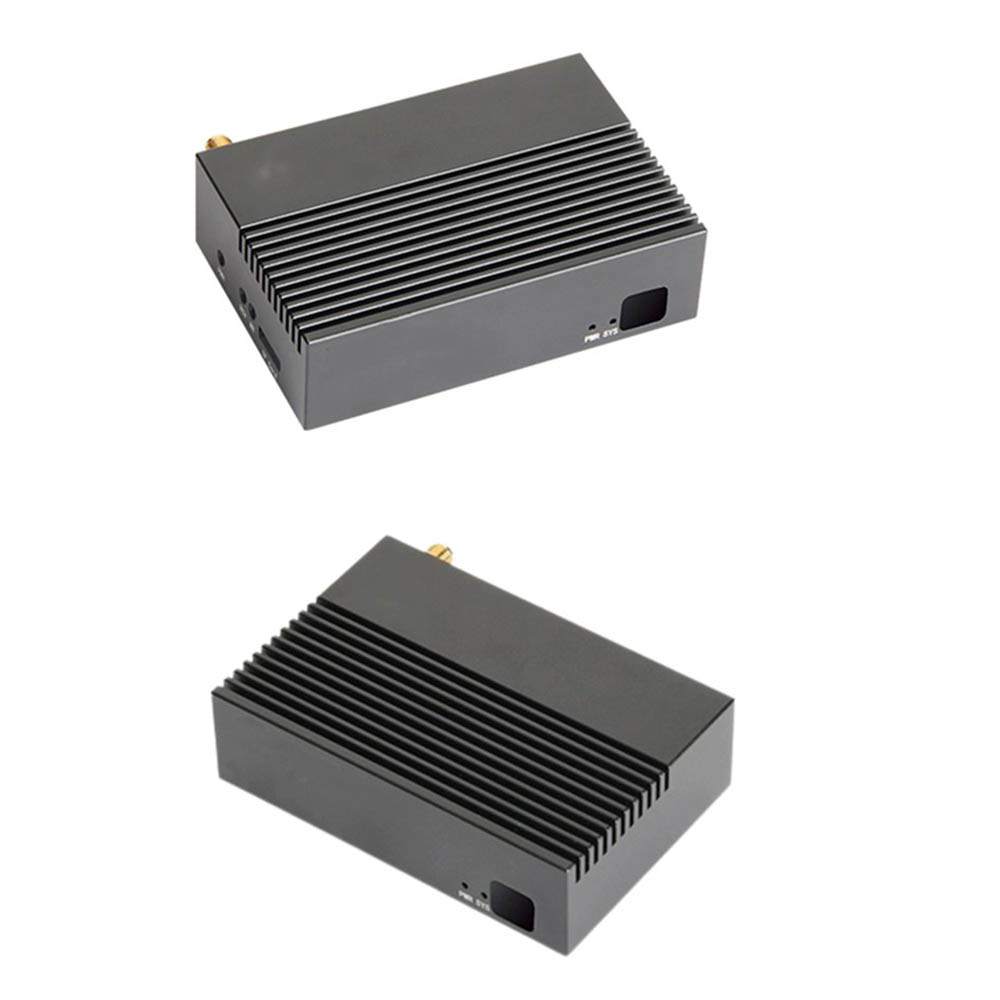

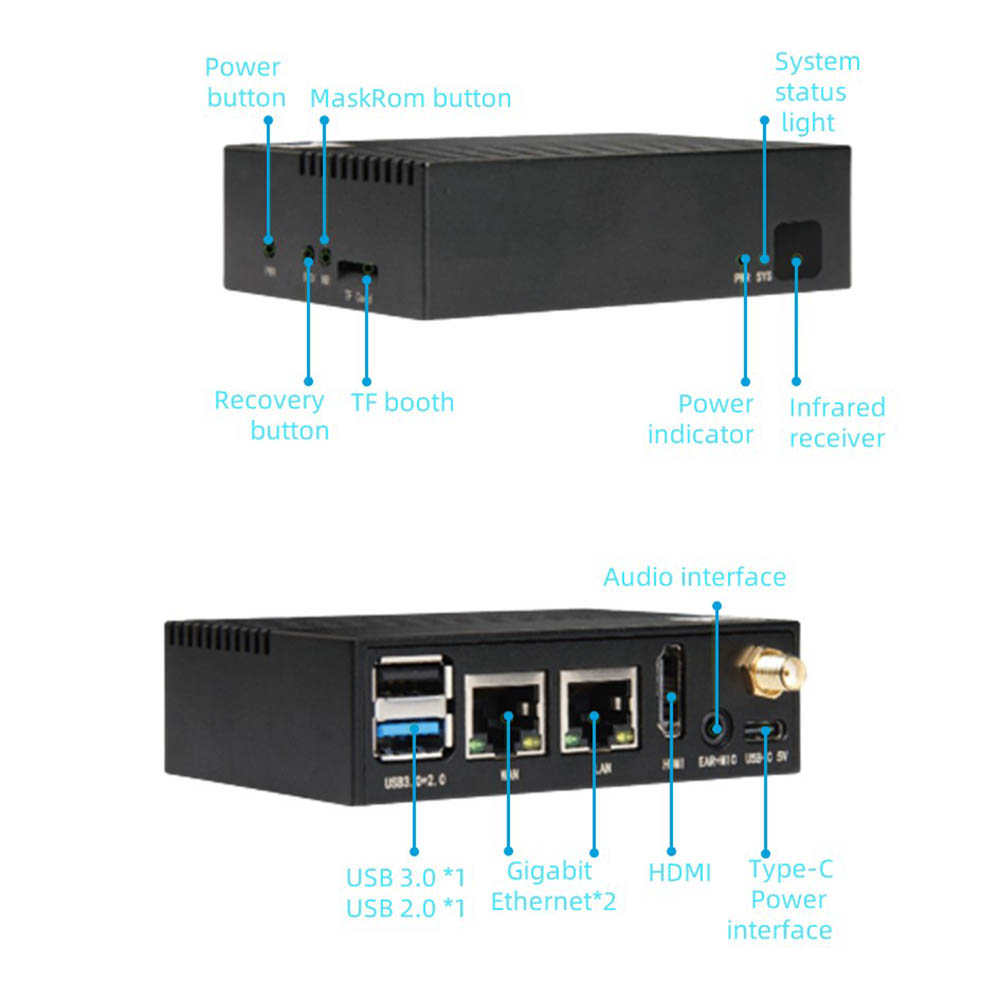

Butiran kes
