Rockchip RK3562 Digital Signage SBC Controller Industrial

● Papan TP-1HS boleh digunakan sebagai komputer papan tunggal berprestasi tinggi dan motherboard tertanam untuk paparan, kawalan, penghantaran rangkaian, penyimpanan fail, pengkomputeran tepi dan senario lain.

● Menggunakan RockChip RK3562/RK3562J sebagai cip utama, ia mengamalkan teknologi proses maju 22nm, dengan kekerapan utama sehingga 2.0GHz, cortex-core cortex-a53 yang bersepadu.

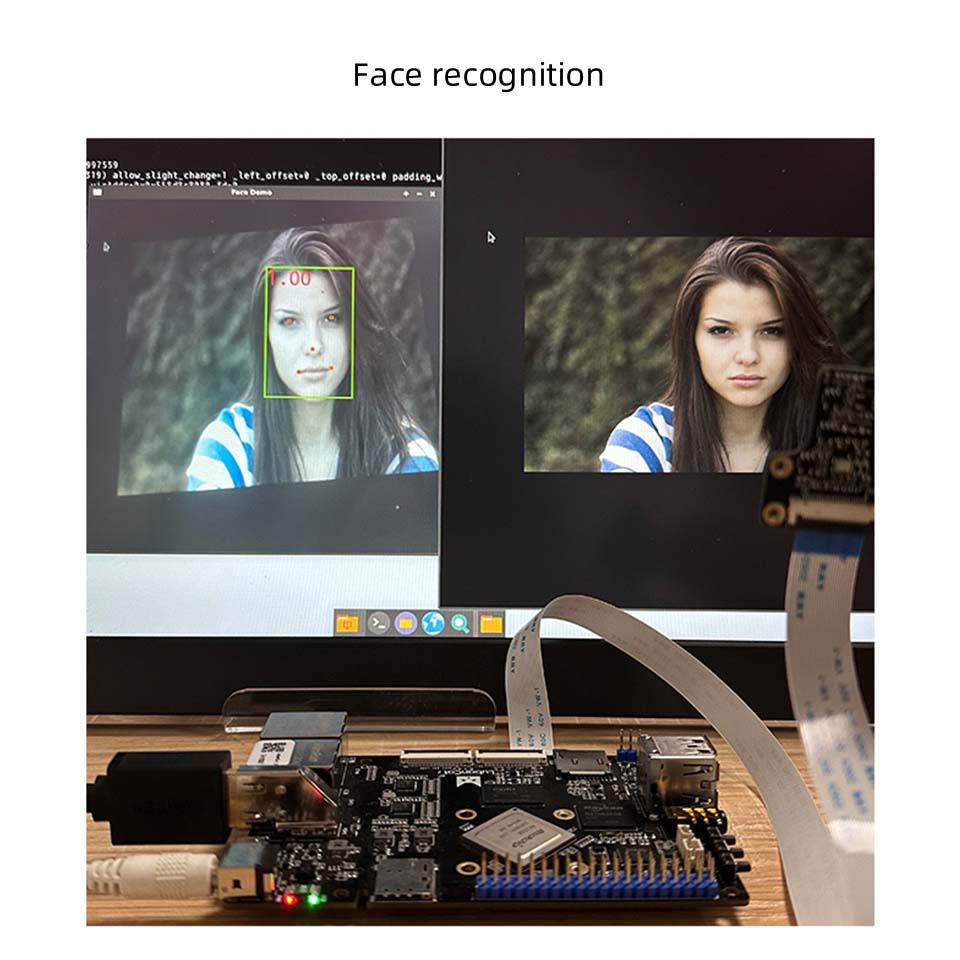

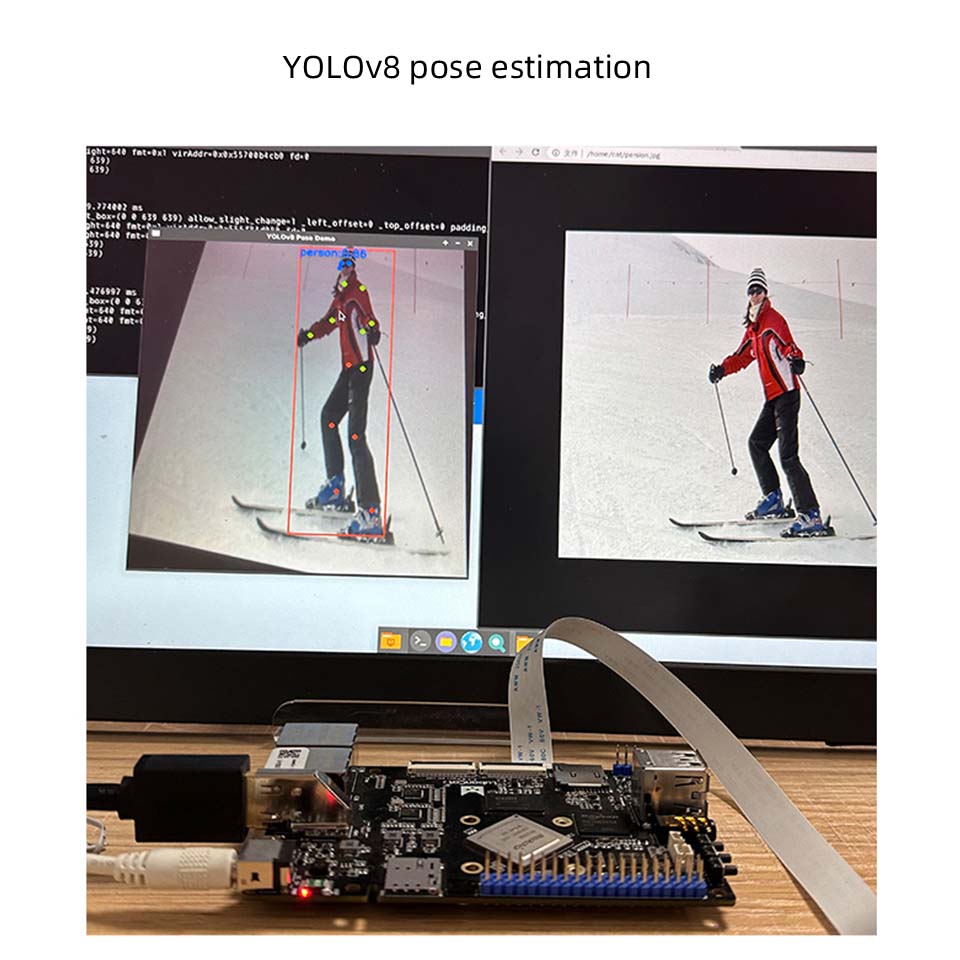

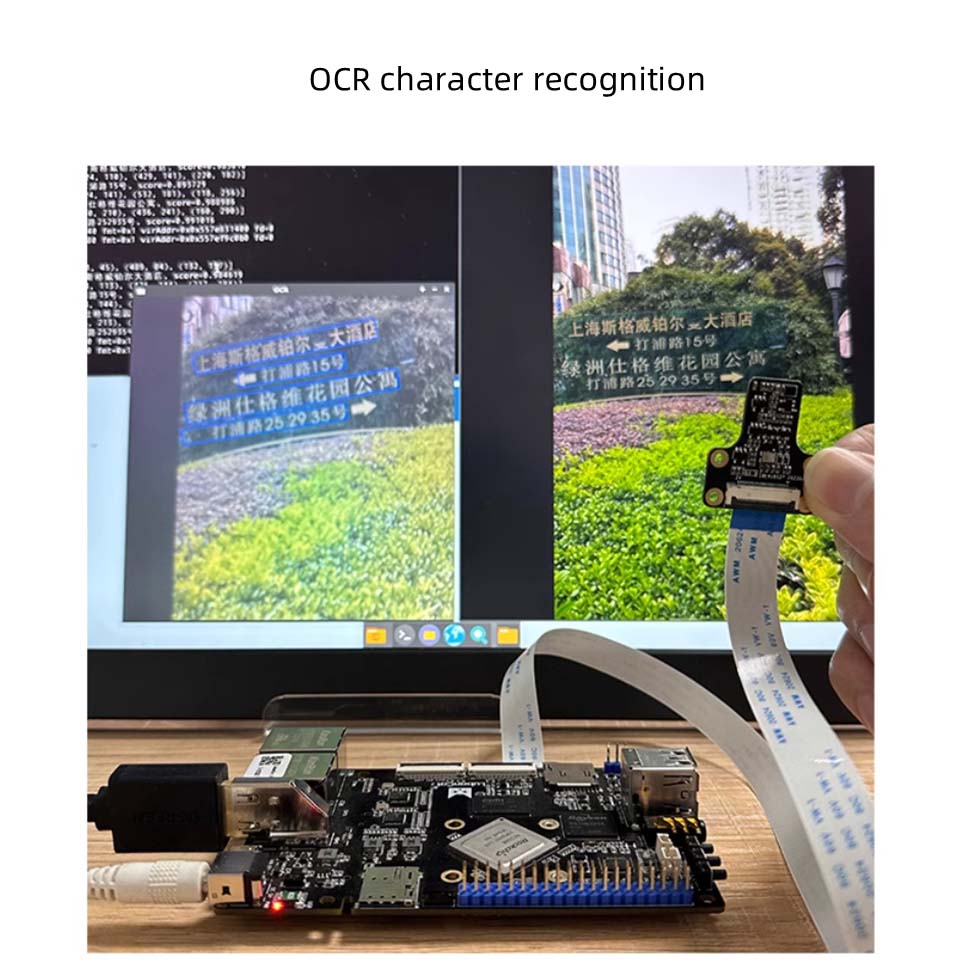

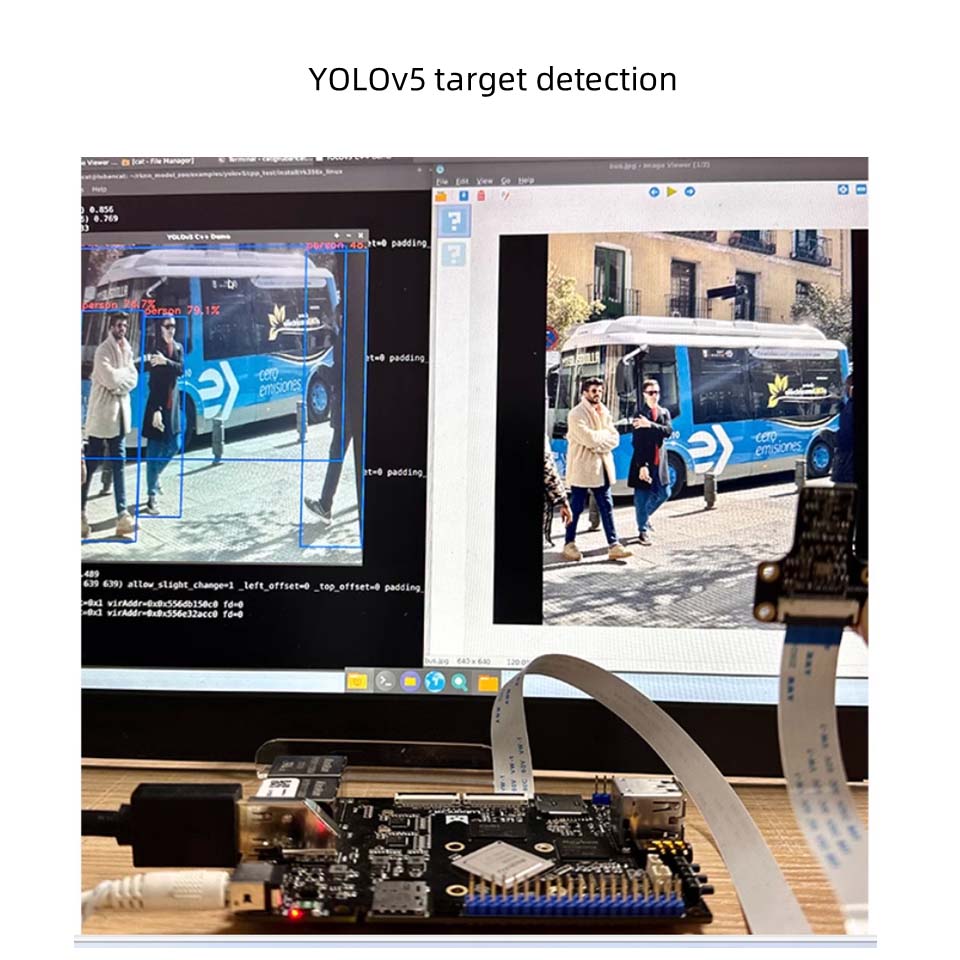

● Kuasa pengkomputeran NPU bebas terbina dalam boleh mencapai 1TOPS, membolehkan pelbagai senario AI.

● Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, dengan konfigurasi perkakasan onboard yang seimbang dan pelbagai aplikasi.

● Integrasi yang tinggi, dengan antara muka pengembangan yang kaya, WiFi6 onboard, port rangkaian gigabit, LVD, USB3.0/2.0, MIPIDS1, MIPICS1 empat hala, antara muka audio, penerimaan inframerah, pemegang kad TF dan lain-lain.

● Rasmi menyokong imej sistem operasi Android, Debain, dan Ubuntu, dan boleh digunakan untuk 6) persekitaran aplikasi yang berbeza.

● Data adalah sumber terbuka sepenuhnya, menyediakan kit pembangunan pemandu SDK yang lengkap, skema reka bentuk dan sumber lain, menjadikannya mudah untuk dimulakan.

Ciri -ciri

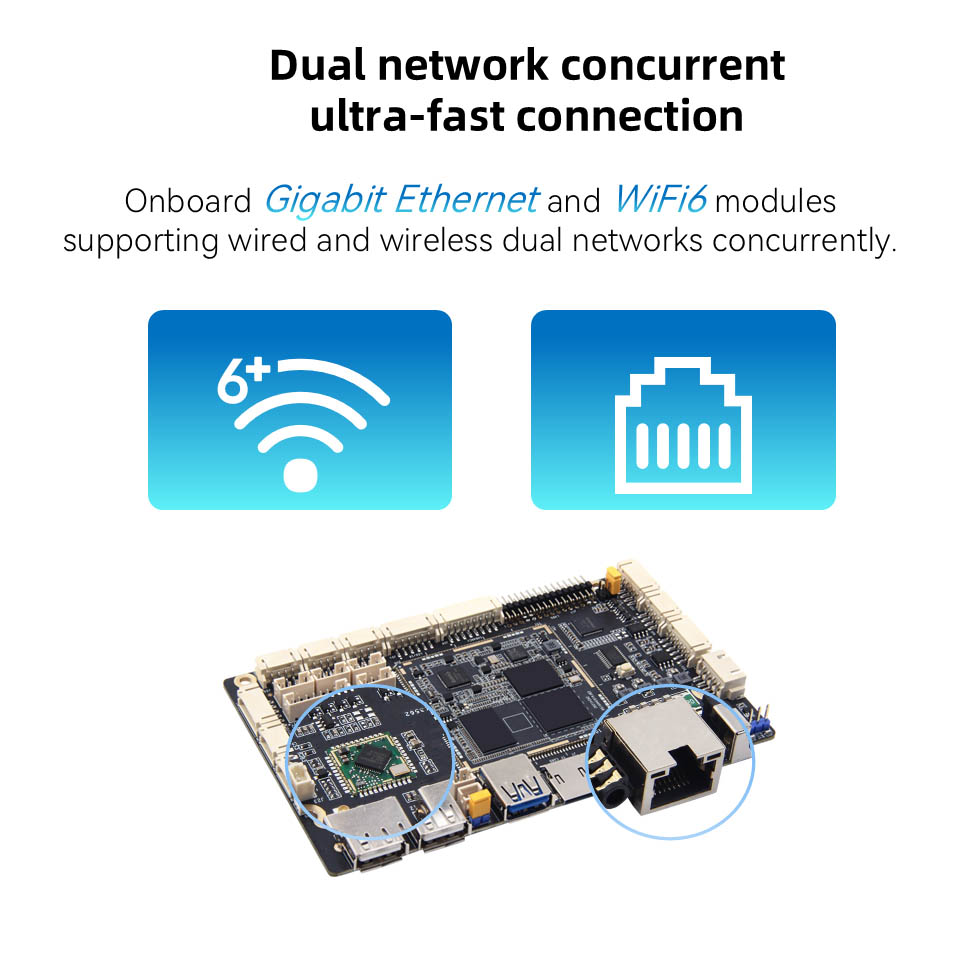

1. Modul Gigabit Ethernet dan WiFi6 di atas Konvensyen Dual-Rangkaian Berwayar dan Tanpa Wayar

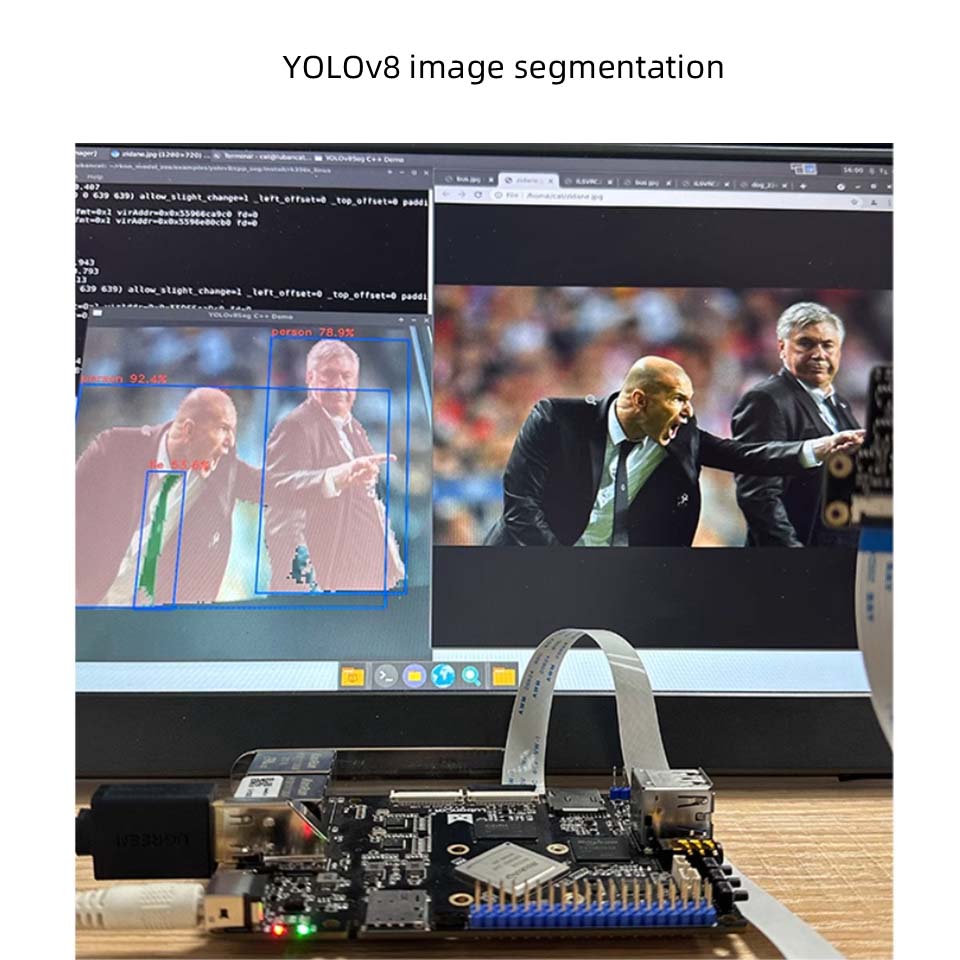

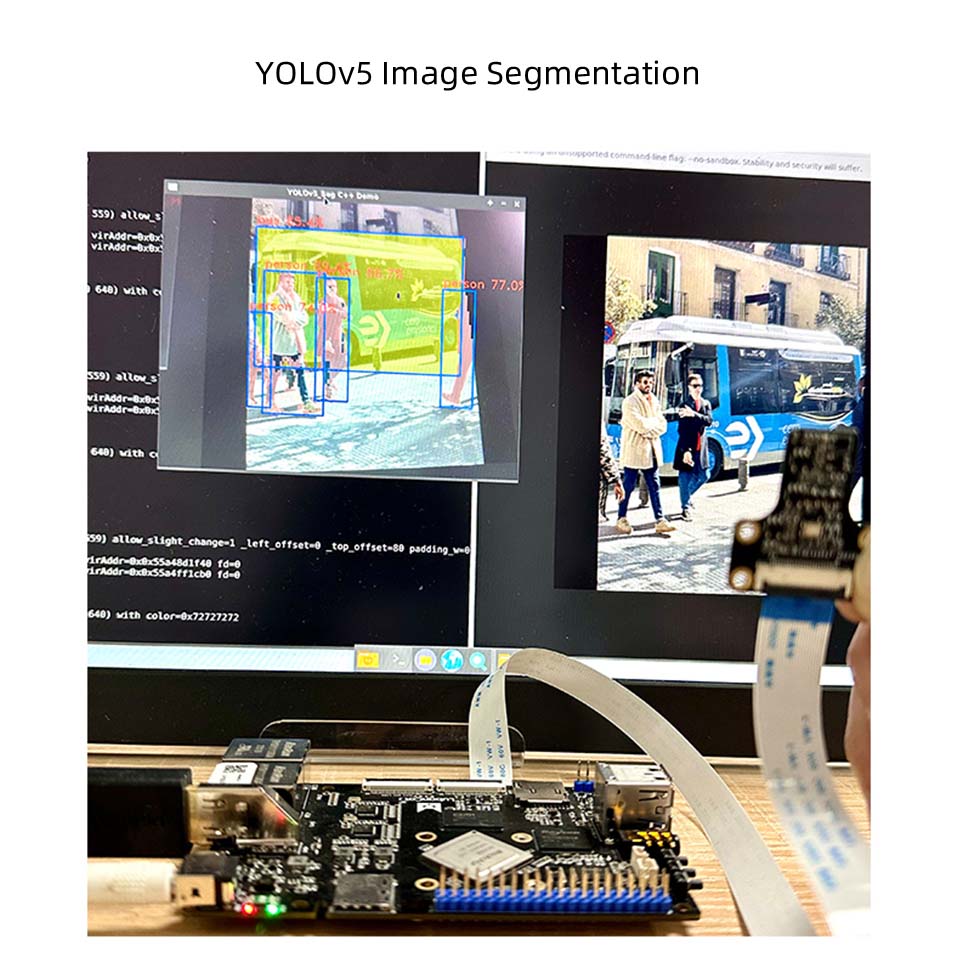

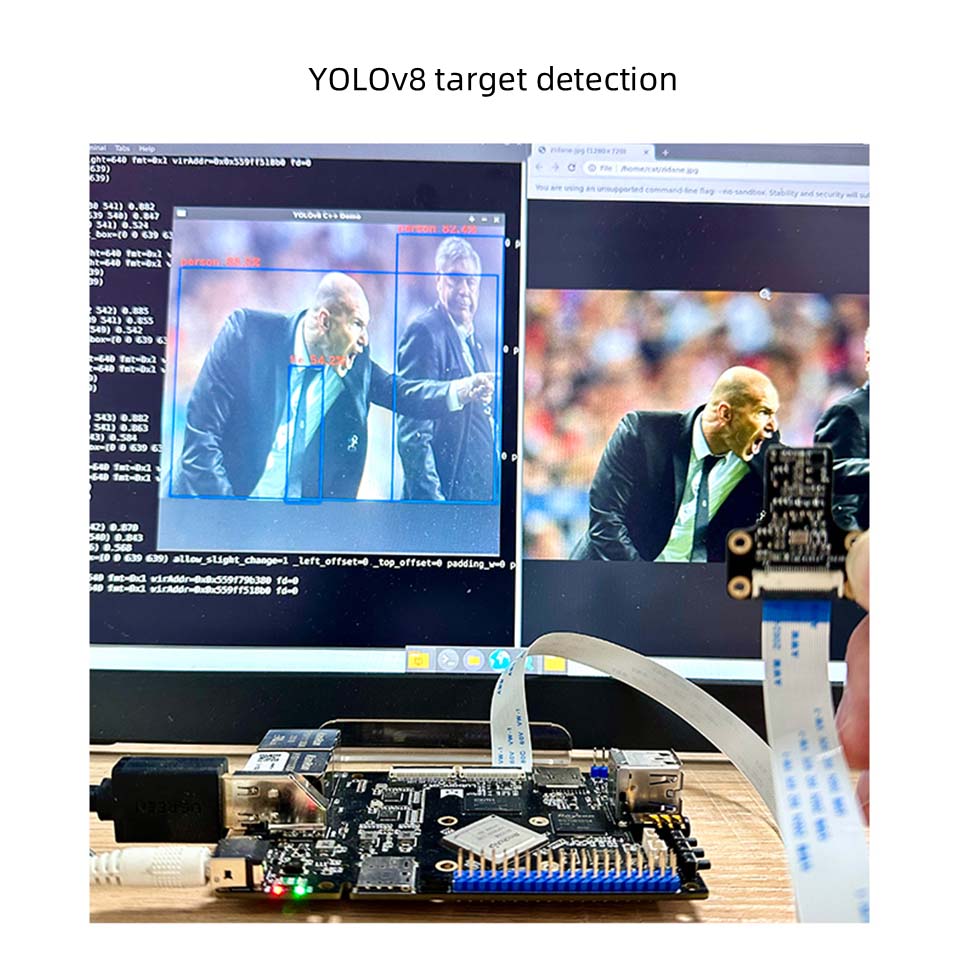

2. NPU bebas terbina dalam, kuasa pengkomputeran boleh mencapai 1top

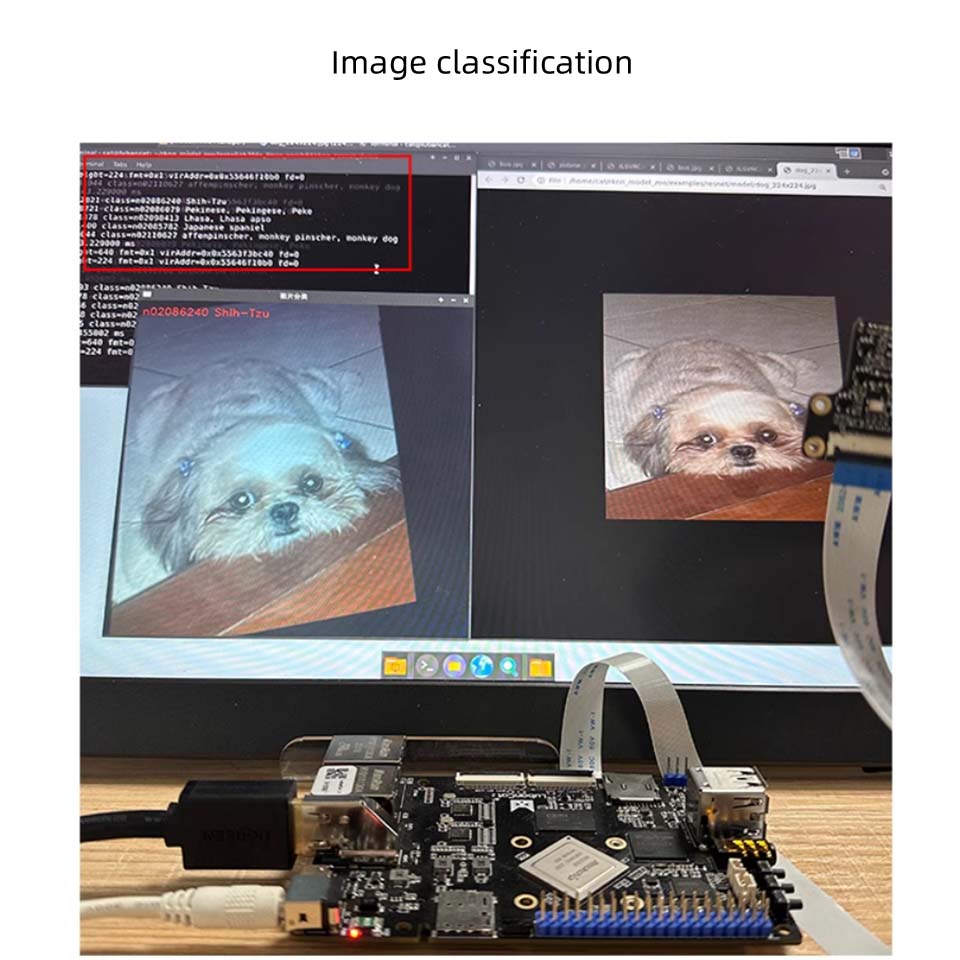

Menyokong satu klik penukaran model seni bina arus perdana, boleh digunakan untuk aplikasi kecerdasan buatan ringan

3. Keupayaan analisis imej yang kuat, penyahkodan mudah 4K

Menyokong 4K@30 Bingkai H.265 \ VP9 Penyahkodan Format dan 1080p60 Bingkai H.264 Pengekodan Format

4. Antara muka pengembangan yang kaya untuk memenuhi keperluan periferal

Dengan Port Rangkaian Gigabit, LVD, USB3.0/2.0, MIPI DS1, MIPICS Empat arah1, antara muka audio, penerimaan inframerah, pemegang kad TF dan antara muka lain, ia dapat dengan mudah mengembangkan Ethernet, kad TF, kamera, skrin, mikrofon dan peranti lain; Di samping itu, terdapat antara muka pengambilalihan RS232, RS485, CAN, ADC untuk memenuhi pelbagai keperluan luaran.

Permohonan produk

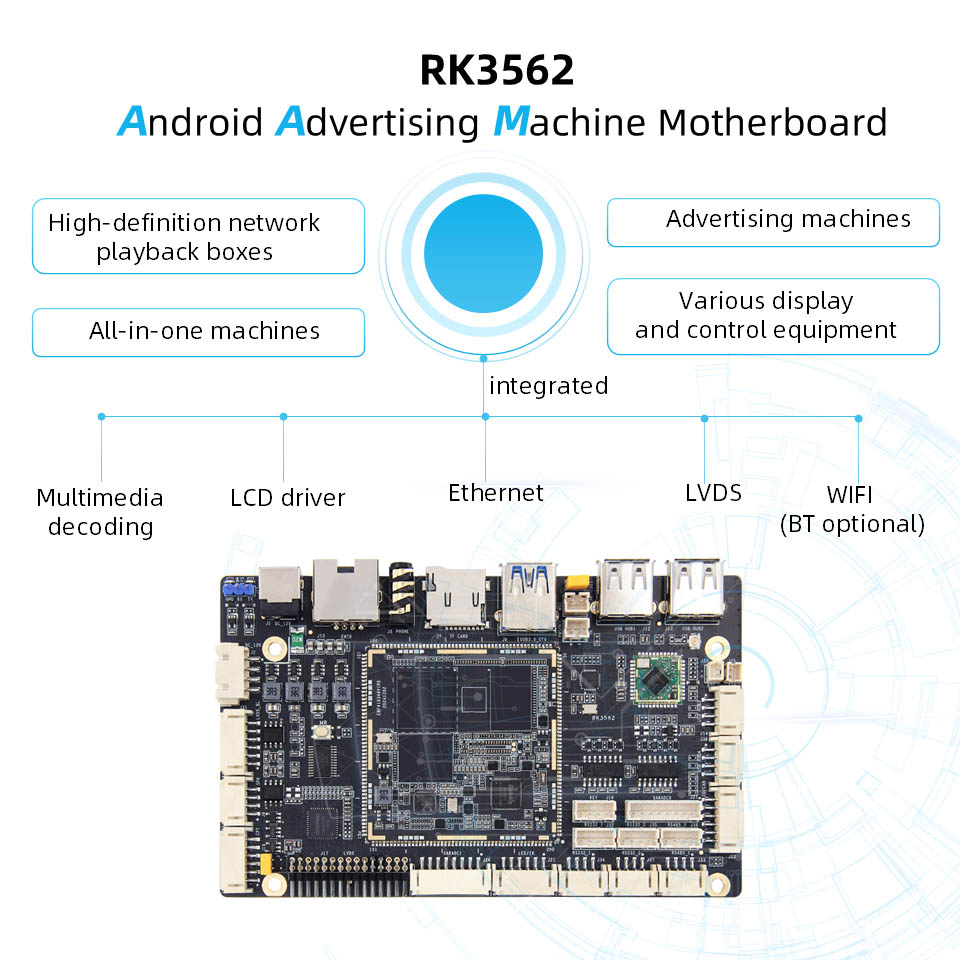

Sesuai untuk kotak pemain rangkaian definisi tinggi, mesin pengiklanan dan mesin semua-dalam-satu, dan lain-lain. Mengintegrasikan penyahkodan multimedia, pemacu LCD, Ethernet, LVD, WiFi (Fungsi Bluetooth Pilihan)

Parameter

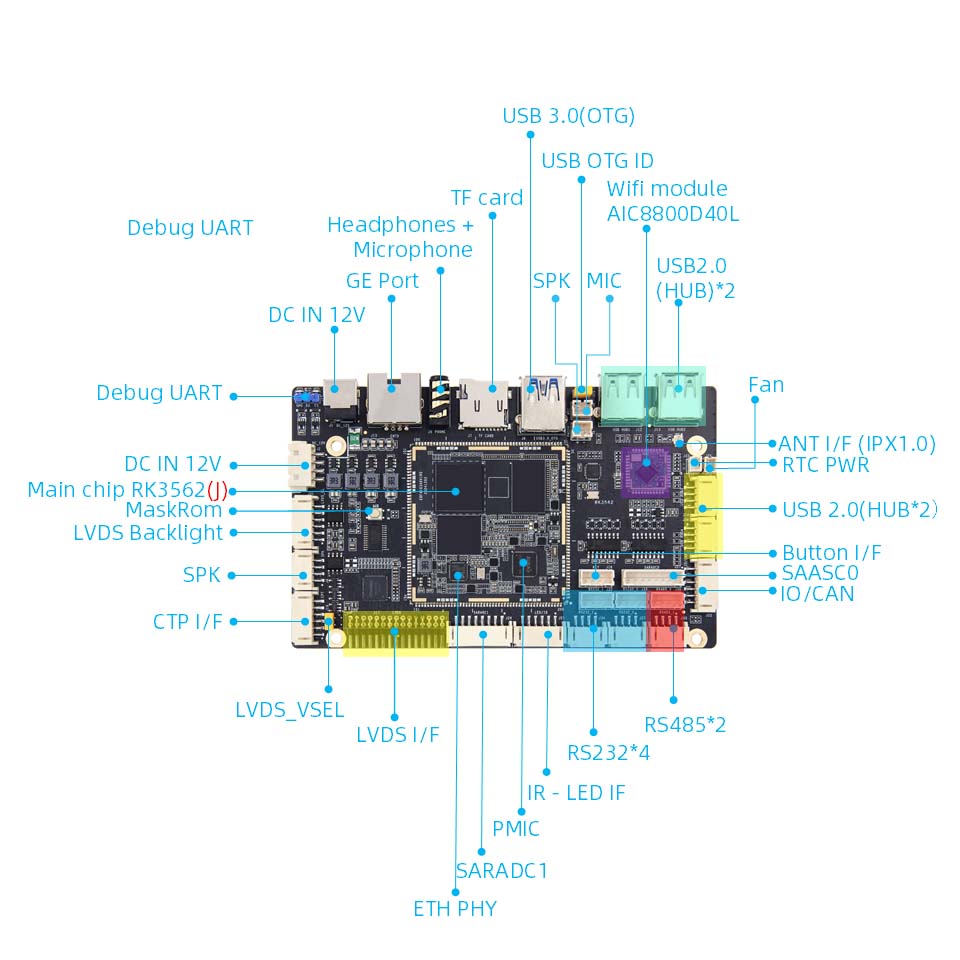

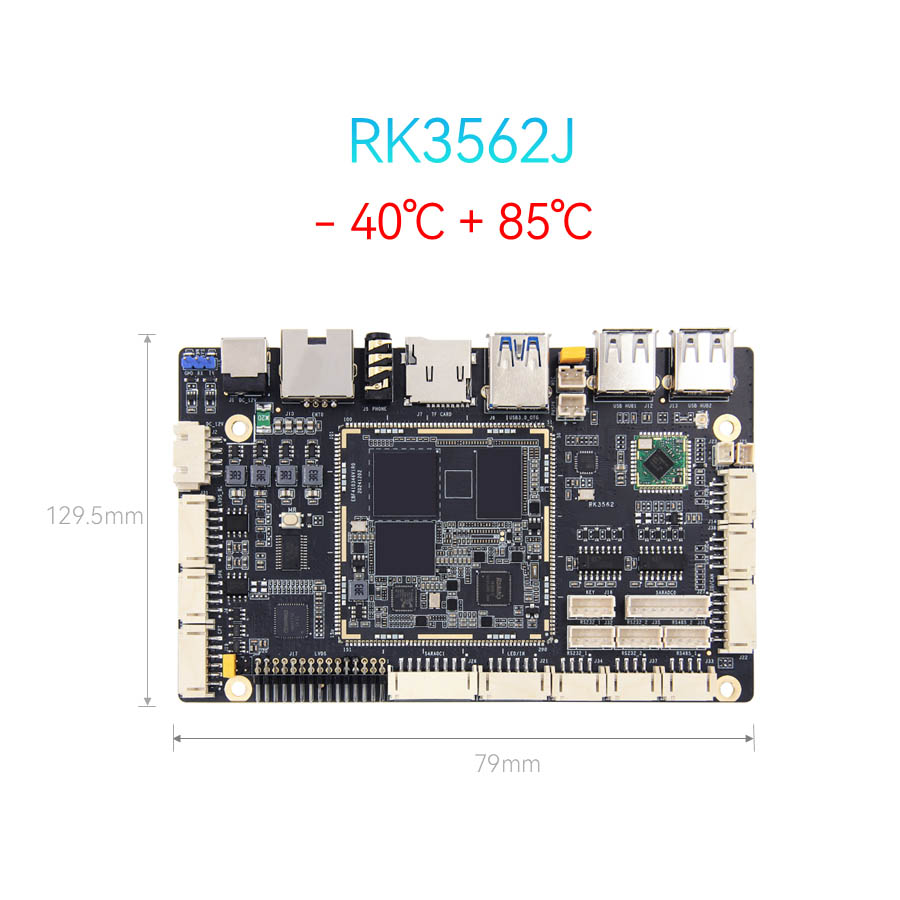

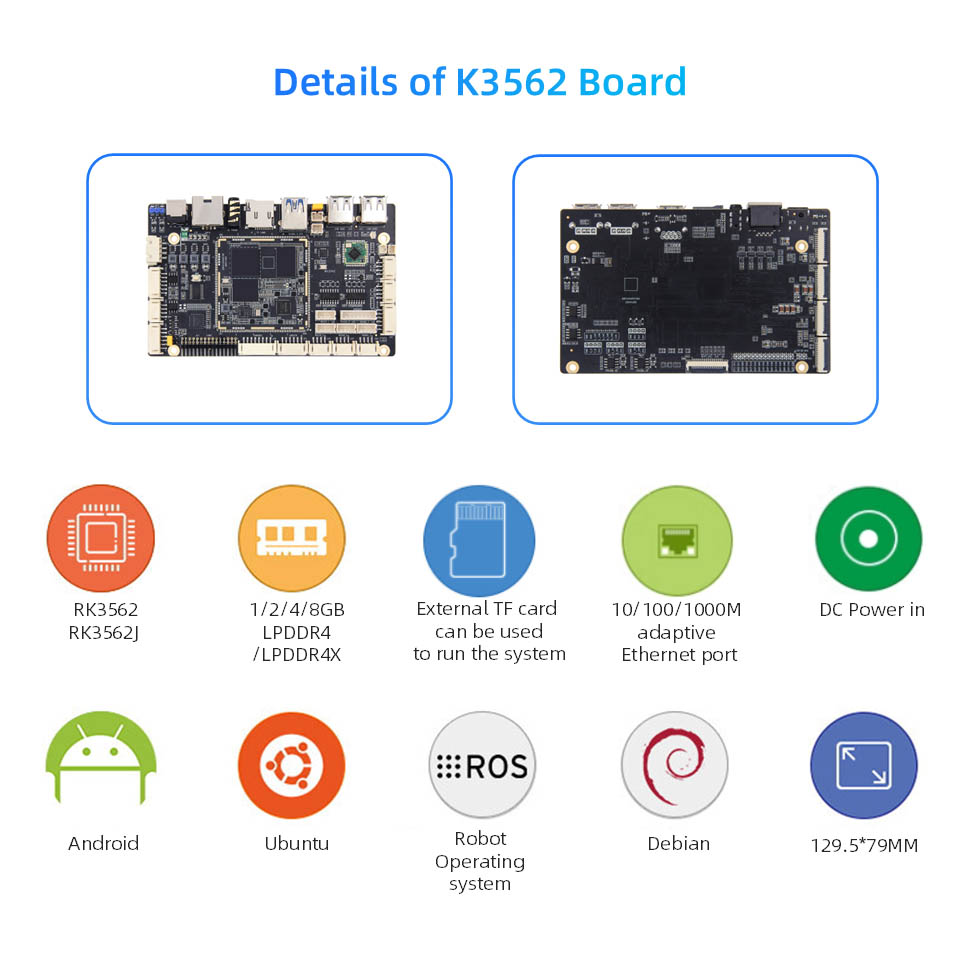

Konfigurasi perkakasan Luban Cat 1HS Board

● Cip utama:

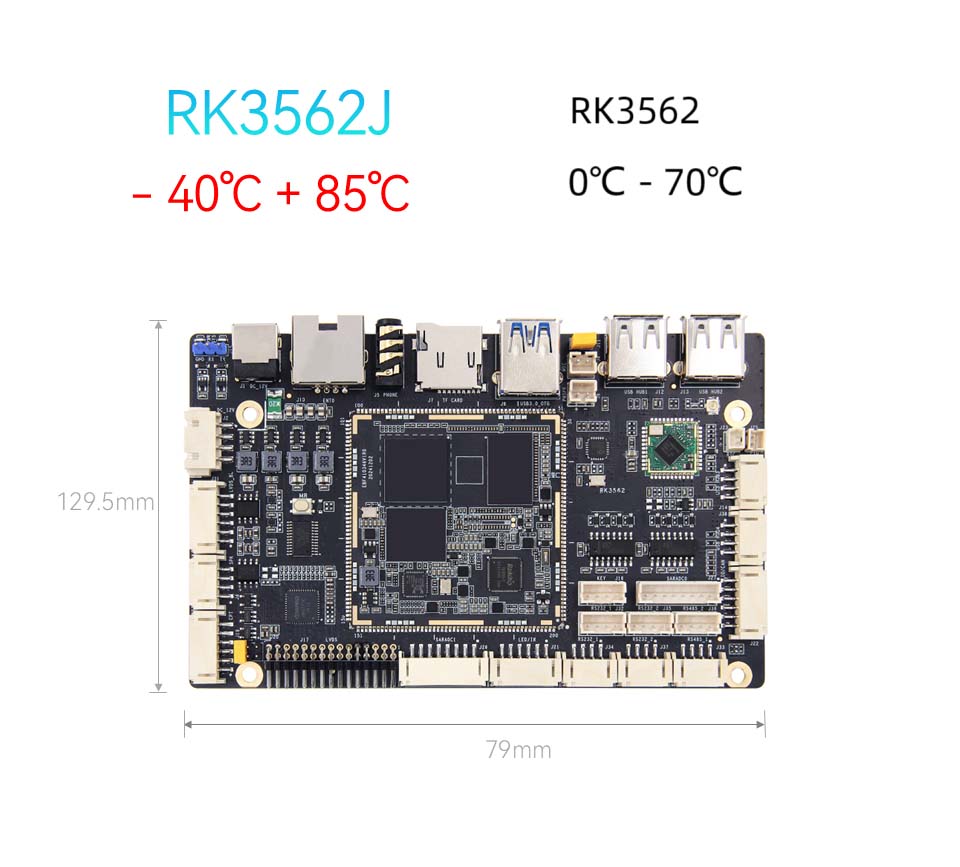

● Model: RK3562/RK3562JCPU: Quad-Core Cortex-A53, Kekerapan Utama Sehingga 2.0GHZGPU: Mali-G52NPU: 1TOPS POWER COMPUTING (RK3562JA-gred industri tanpa NPU)

● Memori: 1/2/4/8GB, LPDDR4/4X (disesuaikan)

● Penyimpanan: 8/32/64/128GB, EMMC (disesuaikan)

● Antara muka kuasa: DC 12V@2A DC Input

● Ethernet: port rangkaian gigabit*1, menyokong kadar penghantaran data 10/100/1000Mbps

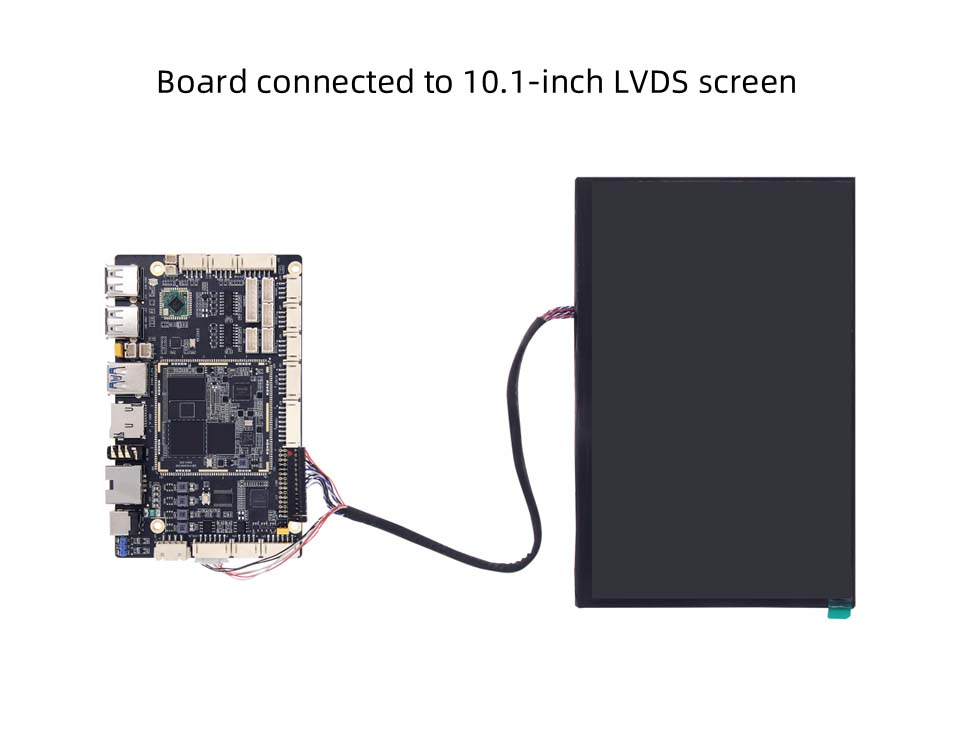

● LVD: 2*15pin antara muka skrin lvds*1

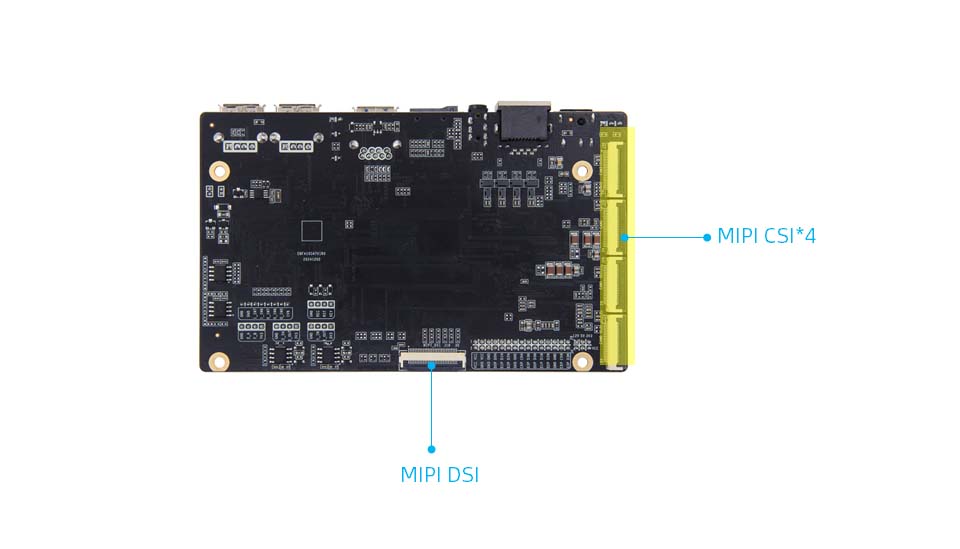

● MIPI-DSI: Antara muka skrin MIPI*1, antara muka MIPIDSI dan LVDS digunakan semula, dan lalai adalah untuk menyambung ke skrin LVDS. Sekiranya anda memilih untuk menyambung ke Mipidsi, anda perlu menukar perintang

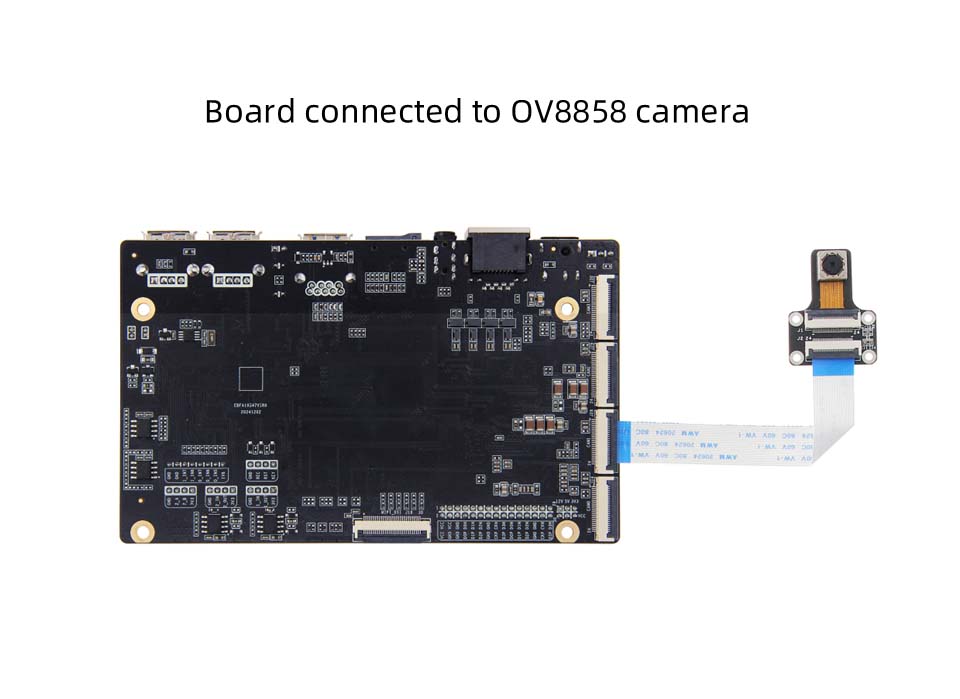

● MIPI-CSI: Antara Muka Kamera MIPI*4, boleh dipasang ke kamera IMX415/OV8858 (kombinasi lalai adalah kamera OV8858)

● Skrin sentuh kapasitif: antara muka skrin sentuh lvds*1

● Backlight LCD: LVD Backlight Interface*1

● Antara muka kuasa skrin: Antara muka pemilihan voltan LVDS*1

● USB2.0: Antara Muka Hub USB*4

● USB3.0: Antara muka USB OTG*1, lalai adalah mod peranti, mod boleh dipilih melalui topi pelompat

● WiFi: Modul WiFi6 onboard, Model: AIC8800D40L

● Pemegang Kad TF: Kad Sokongan Mikro SD (TF) untuk memulakan sistem, sehingga 512GB
