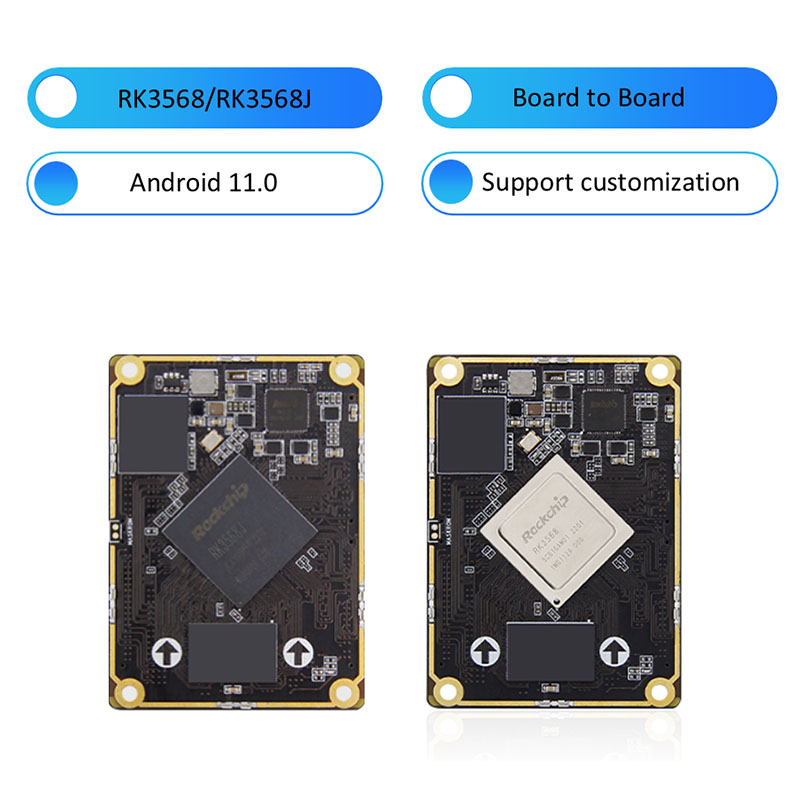

RK3568J RK3568 Lembaga Pengarah Lembaga Teras SOM

Papan penuh (BTB Interface) ini boleh digunakan sebagai komputer papan tunggal berprestasi tinggi dan papan induk tertanam untuk paparan, kawalan, penghantaran rangkaian, penyimpanan fail, pengkomputeran tepi dan senario lain.

Menggunakan rockchiprk3568 (gred komersial)/rk3568j (gred perindustrian) sebagai cip utama, ia mengamalkan teknologi proses 22nm, dengan kekerapan maksimum 2.0GHz, pemproses cortex-a55 yang bersepadu, digunakan untuk aplikasi kecerdasan buatan ringan.

Menyediakan pelbagai kombinasi memori dan penyimpanan untuk dipilih, konfigurasi perkakasan onboard seimbang, pelbagai aplikasi.

Kuasa pengkomputeran NPU yang terbina dalam boleh mencapai 1TOPS (3568J adalah 512MACNPU), boleh digunakan untuk aplikasi kecerdasan buatan ringan.

Ia mempunyai integrasi yang tinggi dan antara muka pengembangan yang kaya, dan dilengkapi dengan pelabuhan gigabit dua gigabit, HDMI, EDP, 5minipcle, SATA, M.2, USB3.0, USB2.0, antara muka skrin MIPI, antara muka yang lebih baik,

Secara rasmi menyokong arus perdana Andriod 11, Debain, imej sistem operasi Ubuntu, dan boleh digunakan untuk pelbagai persekitaran aplikasi yang berbeza.

Menyediakan sumber terbuka sepenuhnya, tutorial rasmi, pakej pembangunan pemandu SDK yang lengkap, skema reka bentuk dan sumber lain, anda boleh memulakan dengan mudah tanpa hujung mati.

RK3568J RK3568 Lembaga ke papan Ciri -ciri Lembaga Teras SOM

Ia boleh berkongsi papan bas dengan papan teras BTB RK3566 kami. Dalam erti kata lain, anda hanya perlu merancang satu papan bas untuk menyokong dua papan teras.

Gred komersil dan gred perindustrian disediakan.

Harga berpatutan dengan kualiti tinggi.

Bersedia untuk digunakan. menyokong pelbagai sistem operasi.

Antaramuka Ethernet gigabit dwi, ​​menyokong peraturan voltan dinamik.

NPU bebas terbina dalam, kuasa pengkomputeran boleh mencapai 512MAC/1TOPS.

Menyokong satu klik penukaran model seni bina arus perdana, boleh digunakan untuk aplikasi kecerdasan buatan ringan.

Keupayaan analisis imej yang kuat, penyahkodan mudah 4K menyokong 4K@60 bingkai H.264 \ H.265 \ VP9 Format Decoding dan 1080p60 Frame H.264 \ H.265 Format Pengekodan.

Paparan dwi-skrin, definisi tinggi dan mudah alih.

Sokongan paparan dwi-skrin, sokongan sehingga 4k60 bingkai + 1080p60 bingkai output imej pada masa yang sama.

Dengan antara muka pengembangan yang kaya untuk memenuhi pelbagai keperluan luaran

RK3568J RK3568 Lembaga Papan Parameter Lembaga Teras SOM

RK3568 BTB Core Board Configuration

Penyambung: Lelaki: SGDBM-05-80P-H10 Wanita: SGDBF-05-80P-H30

Cip Utama: RK3568/RK3568J (Quad-Core Cortex-A55, 2GHz, Mali-G52)

IO: BTB membawa kepada 320 pin, jarak 0.5mm, membawa kepada semua i0

Memori: 1/2/4/8GB, LPDDR4/4X, 1560MHz

Penyimpanan: 8/32/64/128GB, EMMC

Konfigurasi Perkakasan Baseboard K3568 BTB

Penyambung: Lelaki: SGDBM-05-80P-H10 Wanita: SGDBF-05-80P-H30

Antara Muka Kuasa: 12V@1A (1A dan ke atas) Input DC, antara muka DC

Ethernet: 10/100/1000m Port Ethernet Adaptive*2

HDMI: HDMI2.0 Antara muka skrin, menyokong paparan dwi-skrin, resolusi maksimum 4096*2160@60hz

MIPI-DSI: Antara muka skrin MIPI*2, boleh dipasang ke skrin mipi liar, sokongan dwi-skrin: Single MIPI Mode Resolusi 1920*1080@60Hz

MIPI-CSI: Antara Muka Kamera MIPI*2, boleh dipasang ke kamera IMX415/OV8858

EDP: EDP1.3 Interface Skrin*1, EDP Touch Interface*1; Menyokong paparan dwi-skrin

USB2.0: antara muka jenis-A*3 (host); Antara Muka Type-C*1 (OTG), untuk antara muka pembakaran firmware

USB3.0: Antara Muka Jenis-A*1 (Host)

M.2 Antara muka: M.Key Jenis Pemacu Negeri Pepejal, PCLE3.0*2 lorong; boleh dipasang pada 2280 spesifikasi pemacu keadaan pepejal NVME

Antara muka PCLE: Antara muka mini-PCLE, boleh digunakan dengan kad rangkaian WiFi yang tinggi atau ketinggian tinggi, modul 4G atau modul antara muka mini-PCLE yang lain

Pemegang Kad SIM: Fungsi kad SIM perlu digunakan dengan modul 4G

Antara muka SATA: Antara muka SATA standard*1; Antara Muka Bekalan Kuasa SATA*1, menyokong output 12V

Boleh: boleh*2

ADC: Antara Muka Perolehan ADC*1

Port Serial: Port Serial Debug*1 (UART2) Parameter lalai 1500000-8-N-1; Port siri lvttl*2 (UART7 & UART9); RS232*2 (UART7 & UART9) RS485*2 (UART3 & UART4)

Pemegang Kad TF: Menyokong Sistem Boot Kad Mikro SD (TF), sehingga 512GB

Audio: output audio, pemegang audio 3.5mm*1 (hijau); Input audio, pemegang audio 3.5mm*1 (merah); Antara muka mikrofon mikrofon*1 antara muka speaker spk*1, boleh menyambung pembesar suara 1w kuasa

Butang: butang kuasa; butang reset; Butang pemulihan

Penerima Inframerah: Menyokong Fungsi Kawalan Jauh Inframerah

RTC: soket kuasa RTC*1

Antara Muka Kipas: Menyokong pemasangan Fan 5V untuk penyejukan
