Apakah cip RK3576?

Rockchip RK3576 Platform AIOT berprestasi tinggi 8nm generasi kedua adalah pemproses berprestasi tinggi, pemproses SOC (sistem-cip) yang sesuai untuk pelbagai senario aplikasi seperti PC berasaskan ARM, peranti pengkomputeran tepi, dan peranti internet mudah alih peribadi. Ia menggunakan CPU lapan teras berdasarkan seni bina ARM, mengintegrasikan 6TOPs bebas (operasi TERA sesaat) NPU (Unit Pemprosesan Quad Rangkaian Neural), mengintegrasikan pelbagai teras pengkomputeran seperti GPU, MCU, VPU, dan mempunyai antara muka periferal yang kaya untuk memenuhi keperluan adegan yang kompleks dalam banyak. Di samping itu, RK3576 juga menyokong penyimpanan UFS (Penyimpanan Flash Universal), menyediakan keupayaan penyimpanan data dan bacaan yang cekap.

Teknologi ThinkCore yang didedikasikan untuk melengkapkan pembangunan tertanam, kini telah membangunkan papan teras RK3576 dan menyokong penyesuaian dan pengeluaran besar -besaran

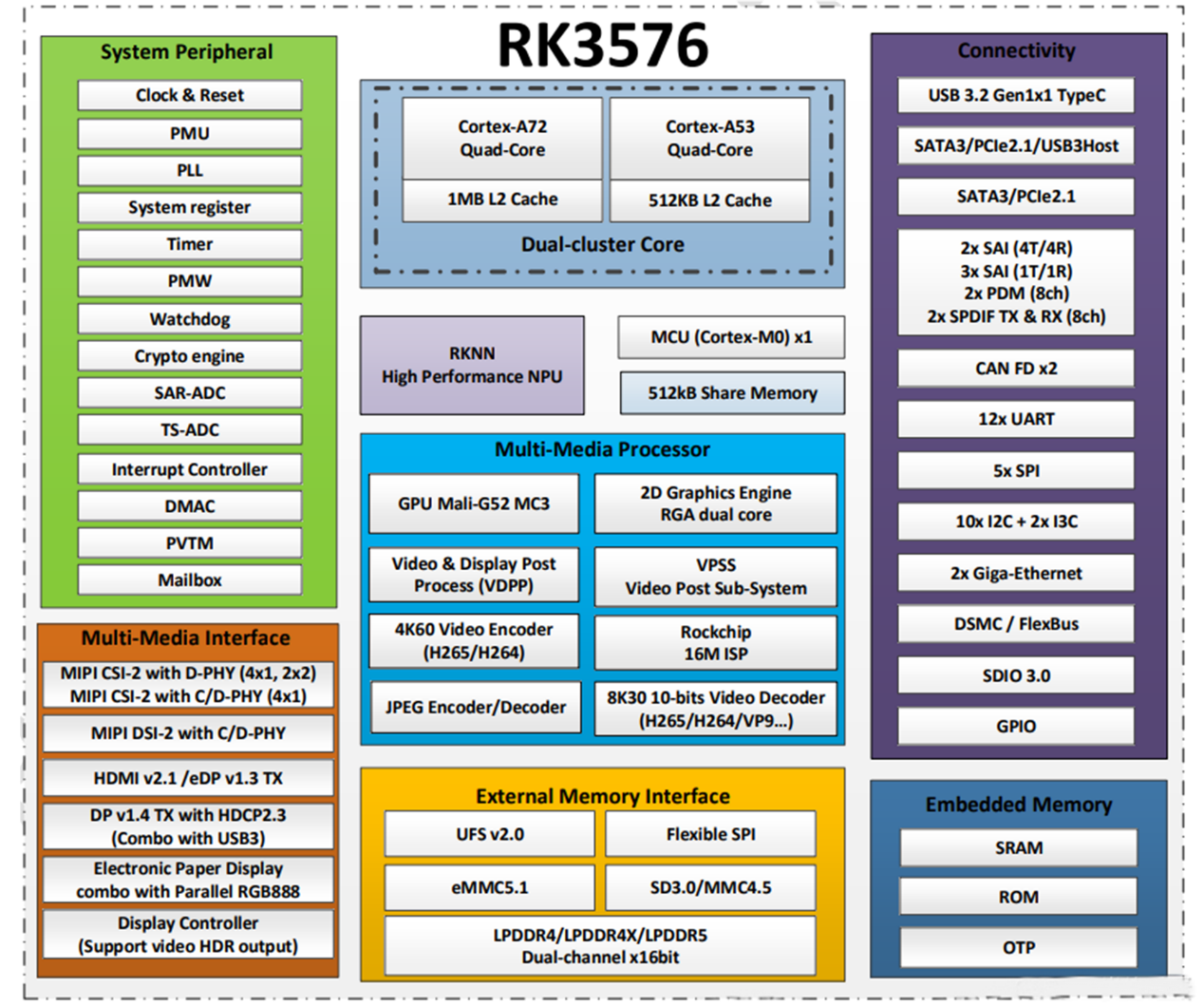

2. 2. RK3576 Analisis Spesifikasi

CPU:

Pemproses lengan okta-teras dengan teras 4 Cortex-A72 (2.2 GHz) dan 4 Cores Cortex-A53 (1.8 GHz)

Cortex-M0 MCU lengan berorientasikan pengguna pada 400MHz

GPU:

ARM Mali-G52 MC3 @ 1GHz

Menyokong OpenGL ES 1.1, 2.0 dan 3.2

Sokongan Volcano 1.1

Menyokong OpenCl 2.0 Profil penuh

Menyokong AFBC (mampatan bingkai lengan lengan)

DDR:

Dual 32-bit LPDDR4/LPDDR4X/LPDDR5

VPU:

8KP30 H.265, AV1, VP9, ​​AVS2 Decoder Video

4KP120 H.265, AV1, VP9, ​​AVS2 Decoder Video

4KP60 H.265, H.264, AV1, VP9, ​​AVS2 Video Decoder

4KP60 H.264/H.265 Pengekod video

4KP60 MPEG Encoder dan Decoder

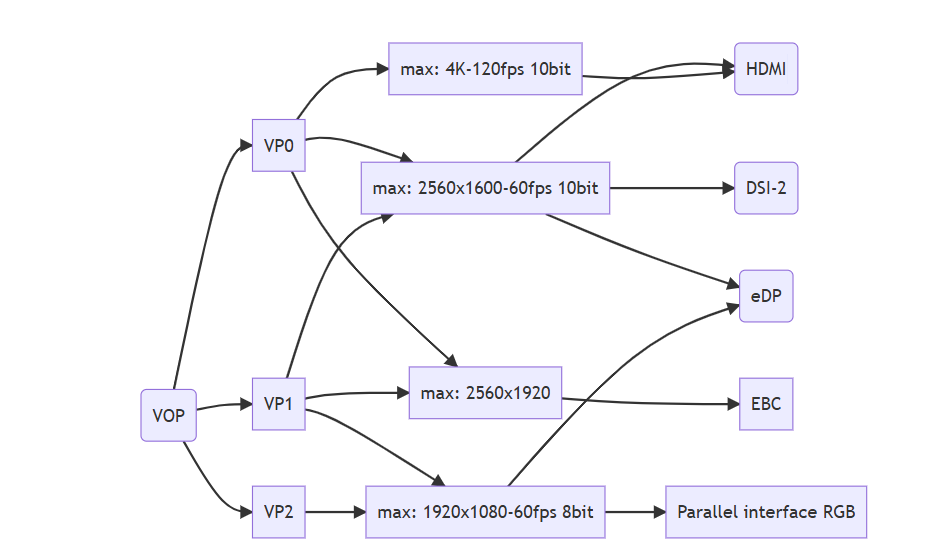

GTC:

HDMI 2.1 4KP120 /EDP 1.3 COMBO TX @ 4KP60 COMBO TX

MIPI DSI-2 TX @ 4K60

DisplayPort 1.4 TX @ 4K120

EPD (Paparan Kertas Elektronik) TX @ 2560x1920

Antara Muka Selari (RGB888) TX @ 1080p60

1. Menyokong Paparan Skrin Triple 2.5K+2K+2K

2. 2. Dual skrin 4k+ 2k

NPU:

Kuasa pengkomputeran INT8 adalah 6 bahagian atas

Menyokong teras dwi, ​​teras dwi boleh bekerjasama atau bebas

Sokongan INT4, INT8, INT16, FP16, BF16 dan TF32 Pengkomputeran dengan SRAM dalaman 1MB

Sokongan multi-tugas, pelbagai senario selari Q Processing Sokongan Rangka Kerja Pembelajaran Deep: Tensorflow, Caffe, Tflite, Pytorch, Onnx NN, Android NN, dll.

RGA (enjin grafik 2D):

Enjin rockchip rga v2.5, resolusi maksimum teras dual: imej sumber 8192x8192, sasaran imej 4096x4096 pemindahan blok sokongan dan pengisian warna mod ketelusan, termasuk pengisian kecerunan dan pengisian corak

Sokongan Alpha Blending, termasuk Global Alpha, Per-Pixel Alpha dan Gradient

Sokong mana-mana nisbah skala bukan integer dari 1/16 hingga 16

Sokongan 0, 90, 180, 270

Input video

ISP piksel 16M dengan HDR (sehingga 120dB)

Menyokong 3 antara muka MIPI CSI-2

1 MIPI CSI-2 dengan D-PHY (4x1, 2x2)

1 MIPI CS1-2 dengan C/D-Phy (4x1)

Dua antara muka D-phy v1.2 4 lorong

Setiap antara muka boleh dikonfigurasikan sebagai port saluran data 2x2

Satu 4 lorong (atau 3-data triplet) c/d-phy

D-Phy ialah v2.0, dengan kadar saluran 4.5Gbps

C-phy adalah v1.1, dengan kadar triplet sebanyak 2.5gsps

Setiap port menyokong 4 saluran maya

Antara muka DVP

Satu DVP 8/10/12

16-bit

8/10/12/16 bit, sehingga 150MHz I/O Sokongan Kekerapan Bt.601/Bt.656 dan Bt.1120 VI Interfaces Sokongan Konfigurasi Jam Pixel, Sync Mendatar, dan Sokongan Polaritas Sync Vertikal. Bt.656/Bt.1120

Penyimpanan

UFS 2.1 dengan HS-G3 (12Gbps)

FSPI (lapan saluran)

EMMC 5.1

SDMMC 3.0

Kamera jika

2 MIPI CSI-2 dengan D-PHY (boleh terdiri daripada 4x1 atau 2x2)

1 MIPI CSI-2 dengan C/D-Phy (4x1)

1x 8110112116-bit DVP

Kualiti Imej-Deinterlacing, Denoising, Scaling, Engine Management, Sharpness, Edge Smoothing, DCI-Hist, 3D-LUT, ACM, HDR

Audio

I2S/TDM/PCM (2x 4T4R, 3x 2T2R), 2x 8ch PDM, 2x S/PDIFASRC (2x 2CH + 2x 4CH)

Rangkaian

2x RGMI antara muka, iaitu dual gigabit ethernet

. USB

1x USB 3.2 Gen 1, menyokong Mod Alt Type-C dengan DisplayPort

. Pcle

1 PCLE 2.1/SATA 3.1/USB 3.2 Gen1 Multiplexed Port

1 PCLE 2.1/SATA 3.1 Pelabuhan Multiplexed

1/0 lain

Can FD, I2C, SPI, UART, GPIO

Keselamatan (ARM TrustZone Security Extension)

Pelanjutan keselamatan arm trustzone

Secure Boot/Key Ladder/OTP

Enjin Crypto (RSA, ECC, Hash, DES, AES, SHA, SM)

Pakej:16x17mm, 0.65 padang, pakej FCCSP
